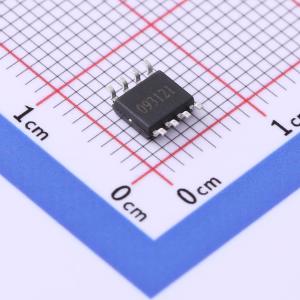

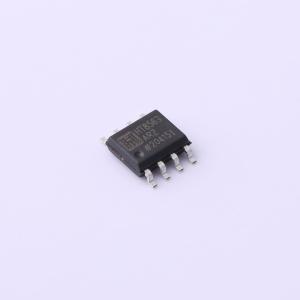

温馨提醒：图片仅供参考，商品以实物为准
JHT8563ARZ
CMOS实时时钟/日历
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 时钟芯片类型：RTC Clock/Calendar 时间格式：HH:MM:SS 日期格式：YY-MM-DD-dd 接口类型：I2C I2C实时时钟/日历芯片钟
- 品牌名称
- JYJE(晶友嘉)
- 商品型号
- JHT8563ARZ
- 商品编号
- C3021402
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 1V~5.5V | |
| 工作电流 | 450nA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 外置 | |
| 闹钟输出 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 0.45uA |
商品概述
微电路JHT8563A本质上是一款完整的带有日历、闹钟、定时器功能的二 - 十进制数字手表，且具有低功耗特性。地址和数据通过双线双向总线进行串行传输。该微电路用于对小时、分钟和秒进行实时计数，以及对星期、日期、月份和年份进行计数。对于少于31天的月份，包括闰年校正，会自动调整每月的最后一天。手表以24小时模式运行。微电路JHT8563A内置电源控制电路，该电路可检测到电源电压低于1V，并生成一个标志位，用于指示实时信息可能不准确。
商品特性
- 考虑闰年因素（至2100年），对秒、分钟、小时、星期、日期、月份和年份进行计数
- 400 kHz双线串行接口
- 可编程正交输出信号
- 闹钟、定时器和中断功能编程
- 自动检测电源电压下降
- 消耗电流小于450 nA
