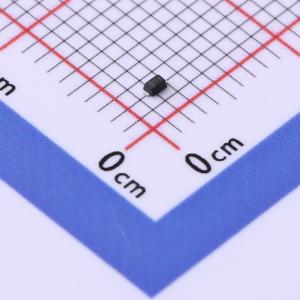

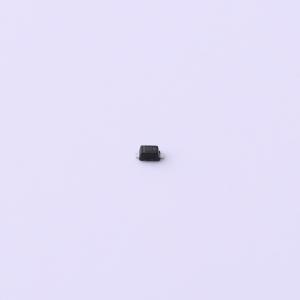

温馨提醒：图片仅供参考，商品以实物为准
HESD5Z5V0C
用于静电放电保护的瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VRWM=5V VBR=5.6Vmin 反向电流(Ir)：1μAmaxVc: IPP=1A=9.5Vmax
- 品牌名称
- Huixin(慧芯)
- 商品型号
- HESD5Z5V0C
- 商品编号
- C3020870
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 75W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.6V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 15pF |
商品概述
HESD5Z5VOC旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间有限的设计中静电放电保护的理想选择。 该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
商品特性
- IEC61000 - 4 - 2（静电放电）：±30kV（接触），±30kV（空气）
- IEC61000 - 4 - 4（电快速瞬变）：40A（5/50ns）
- 峰值功耗：75W（8/20μs）
- 保护一条输入/输出线路
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外设
