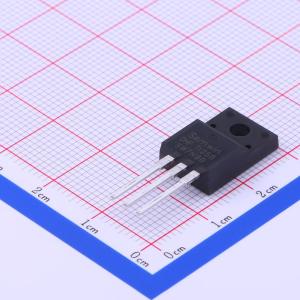

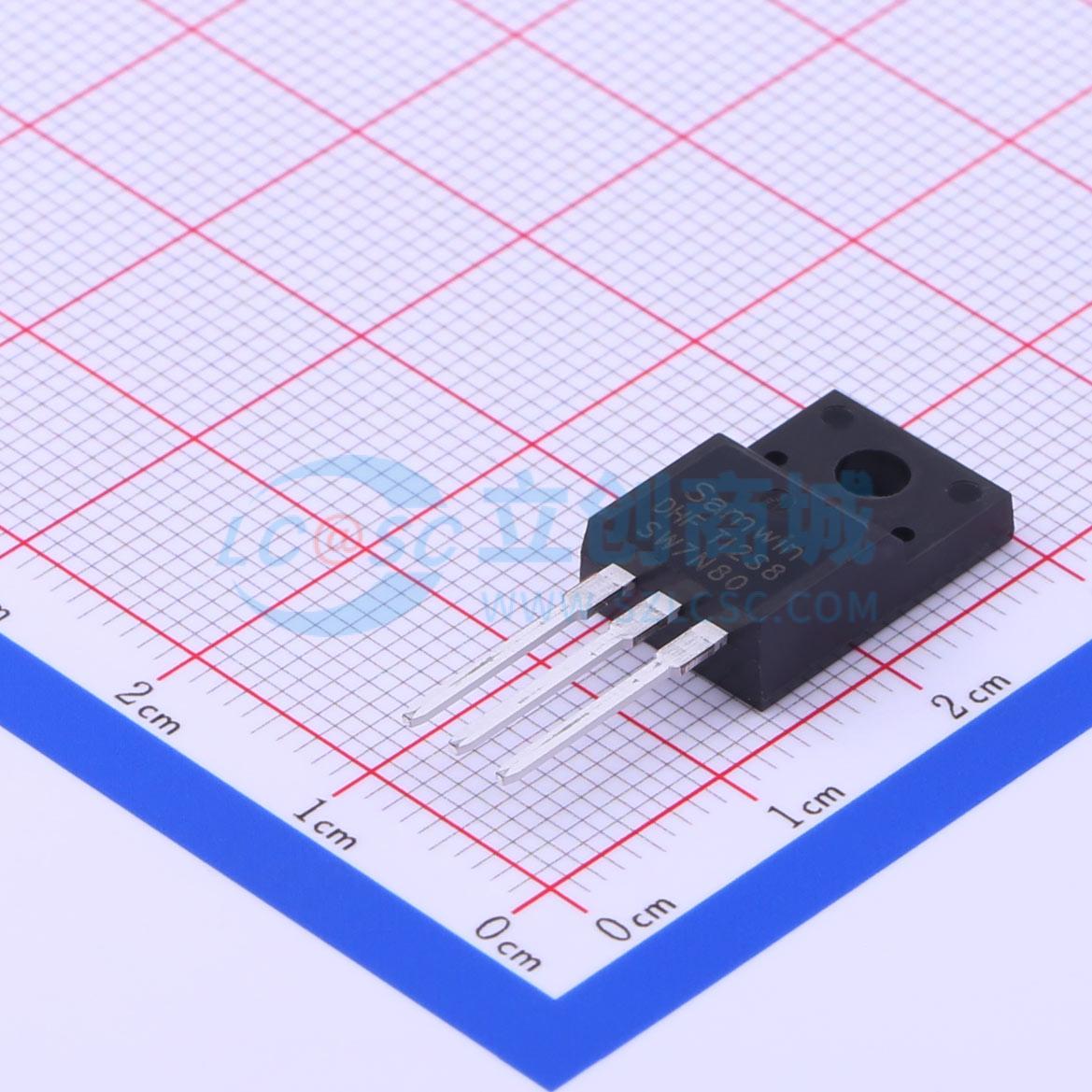

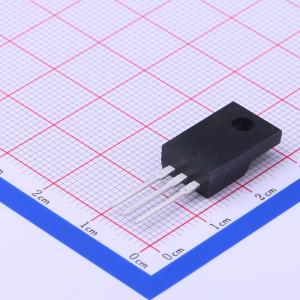

SW7N80
1个N沟道 耐压:800V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，800V，7A，1.5Ω@10V
- 品牌名称
- Samwin(芯派)
- 商品型号
- SW7N80
- 商品编号
- C381535
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.5Ω@10V,3.5A | |
| 耗散功率(Pd) | 38W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss@Vds) | 1.43nF | |
| 反向传输电容(Crss) | 20pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款功率MOSFET采用先进技术制造。该技术使功率MOSFET具备更优特性，包括快速开关时间、低导通电阻、低栅极电荷，尤其具有出色的雪崩特性。
商品特性
- 高耐用性
- 低RDS(ON)（典型值1.5 Ω）@VGS = 10 V
- 低栅极电荷（典型值39nC）
- 改善的dv/dt能力
- 100%雪崩测试
应用领域
- LED-充电器-开关电源
