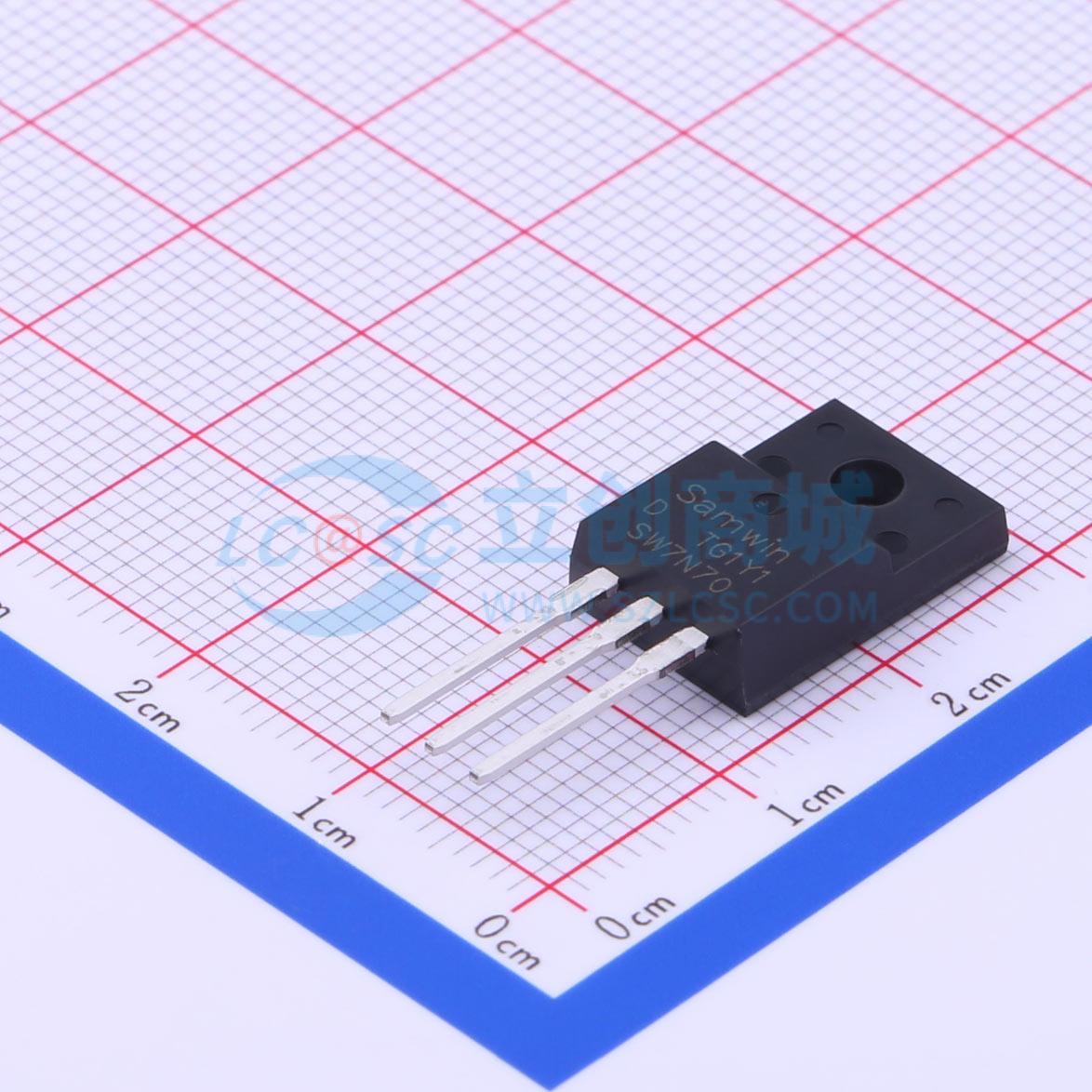

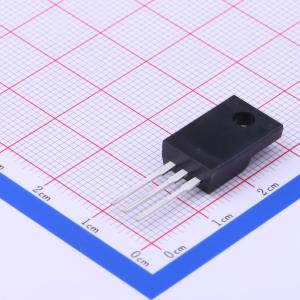

SW7N70
1个N沟道 耐压:700V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，700V，7A，1.2Ω@10V
- 品牌名称
- Samwin(芯派)
- 商品型号
- SW7N70
- 商品编号
- C381532
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.2Ω@10V,3.5A | |
| 耗散功率(Pd) | 179W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss@Vds) | 1.25nF@25V | |
| 反向传输电容(Crss) | 20pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款功率MOSFET采用先进技术制造。该技术使功率MOSFET具备更优良的特性，包括快速开关时间、低导通电阻、低栅极电荷，尤其具有出色的雪崩特性。
商品特性
- 高耐用性
- 低 RDS(ON)(典型值 1.2Ω)@VGS = 10V
- 低栅极电荷(典型值 30nC)
- 改善的 dv/dt 能力
- 100% 雪崩测试
应用领域
-LED-充电器-电视电源
