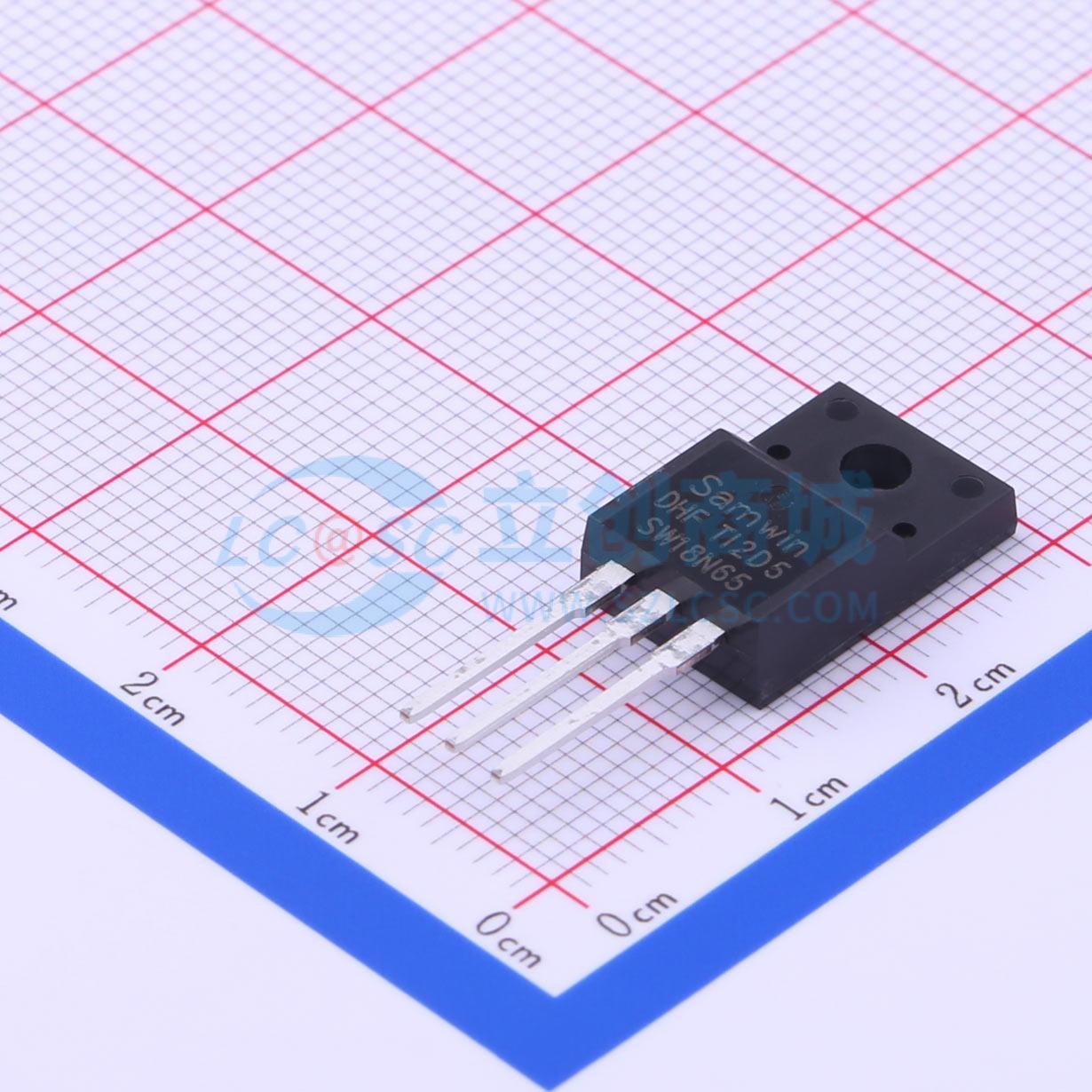

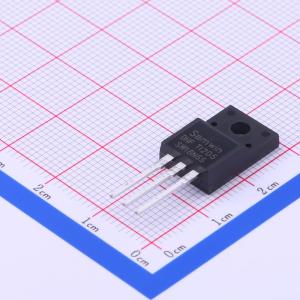

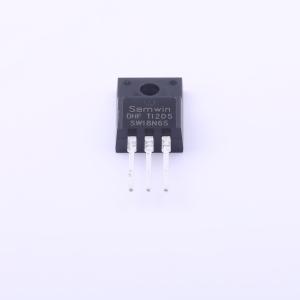

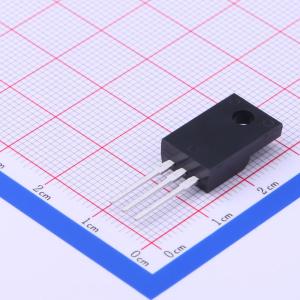

SW18N65
1个N沟道 耐压:650V 电流:18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，650V，18A，0.35Ω@10V
- 品牌名称
- Samwin(芯派)
- 商品型号
- SW18N65
- 商品编号
- C381530
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 350mΩ@10V,9A | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 79nC@10V | |
| 输入电容(Ciss@Vds) | 4.01nF@25V | |
| 反向传输电容(Crss) | 40pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款功率MOSFET采用先进技术制造。该技术使功率MOSFET具备更优特性，包括快速开关时间、低导通电阻、低栅极电荷，尤其具备出色的雪崩特性。
商品特性
- 高耐用性
- 栅源电压为 -4.5 V 时，漏源导通电阻低（典型值 9.4mΩ）
- 栅源电压为 -10 V 时，漏源导通电阻低（典型值 8.1mΩ）
- 栅极电荷低（典型值 91nC）
- 改善的 dv/dt 能力
- 100% 雪崩测试
应用领域
-DC-DC 转换器-电机控制
