RT9703GS

RT9703 是一款低压、高性能的单 N 沟道 MOSFET 功率开关，专为电源轨的开/关控制而设计，具有低 RDS(ON) ≈ 80mΩ 和全面的保护功能。RT9703 配备了电荷泵电路以驱动内部 MOSFET 开关，并提供了一个标志输出，用于指示可能使电源超出调节范围的大 di/dt 故障情况。为了适应不同的应用，提供了 IP 引脚用于设置电流限制点，IP 引脚到地之间的电阻设置了开关的电流限制。

其他特性包括软启动，以在插电时限制涌电流，热关断以防止高电流负载导致开关灾难性故障，欠压锁定 (UVLO) 以确保在没有有效输入电压的情况下设备保持关闭状态，以及一个精确的电阻可编程输出电流限制，最高可达 3.5A。此外，其静态电流仅为 30μA，使其非常适合便携式电池供电设备。

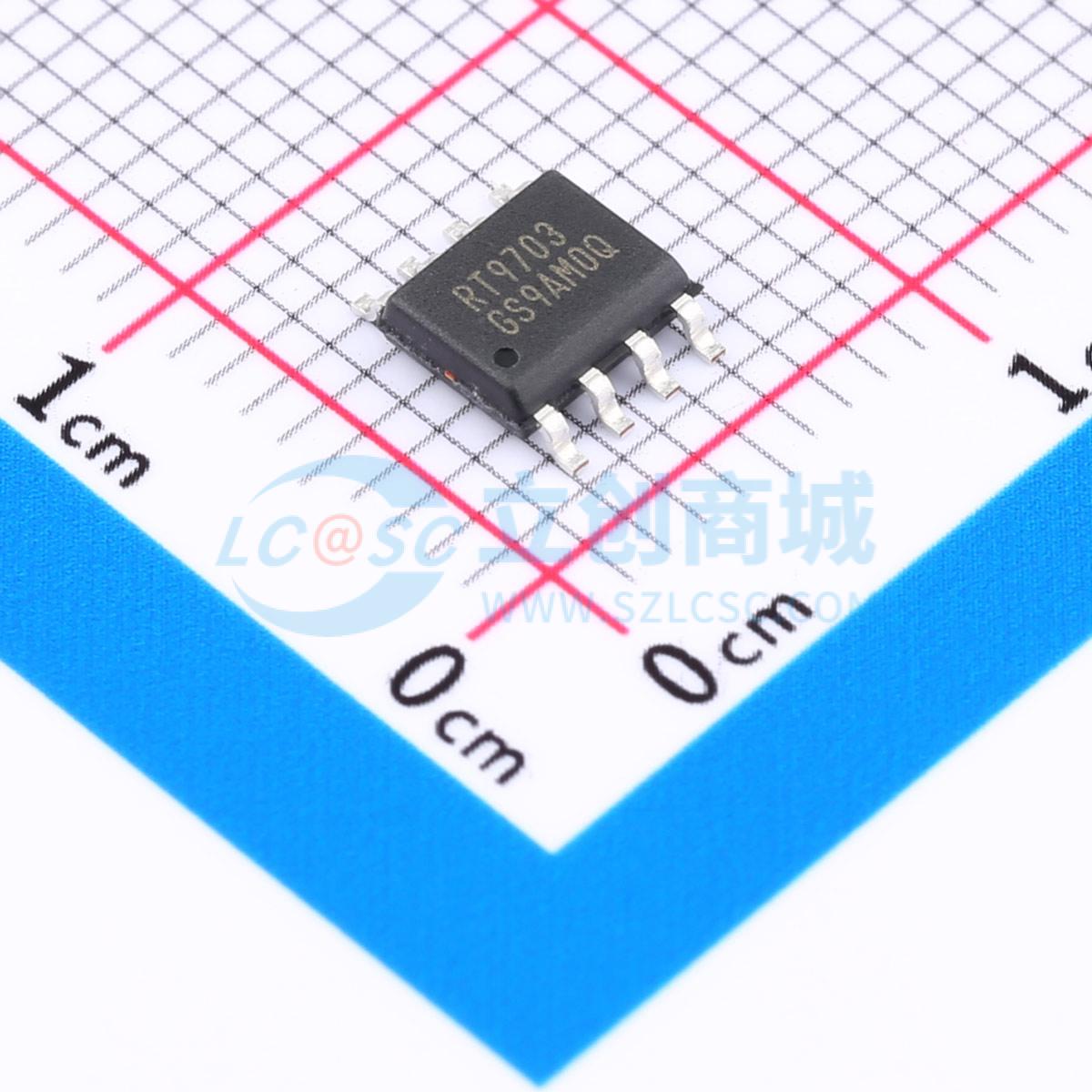

RT9703 采用 SOP-8 封装，所需板空间和元件尺寸最小。

• 可调电流限制，最高可达3.5A
• 内置（通常为80毫欧）N沟道MOSFET
• 阻止反向电流流动（无体二极管），即输出可以被强制高于输入（关断状态）
• 低电源电流：开关导通状态下典型值30微安，开关关断状态下典型值小于1微安
• 保证3A连续负载电流
• 宽输入电压范围：2V至5.5V
• 开漏故障标志输出
• 热插拔应用（软启动）
• 欠压锁定（UVLO）典型值1.7V
• 过温保护
• 最小的SOP-8封装，最小化板空间
• 符合RoHS标准且100%无铅（Pb）

• LCD显示器
• LCD电视
• ADSL用USB电源模块
• 信息设备和机顶盒
• 电池供电设备
• 热插拔电源供应
• ACPI电源分配
• PCI总线电源切换
• 主板及笔记本电脑
• PC卡热插拔应用
