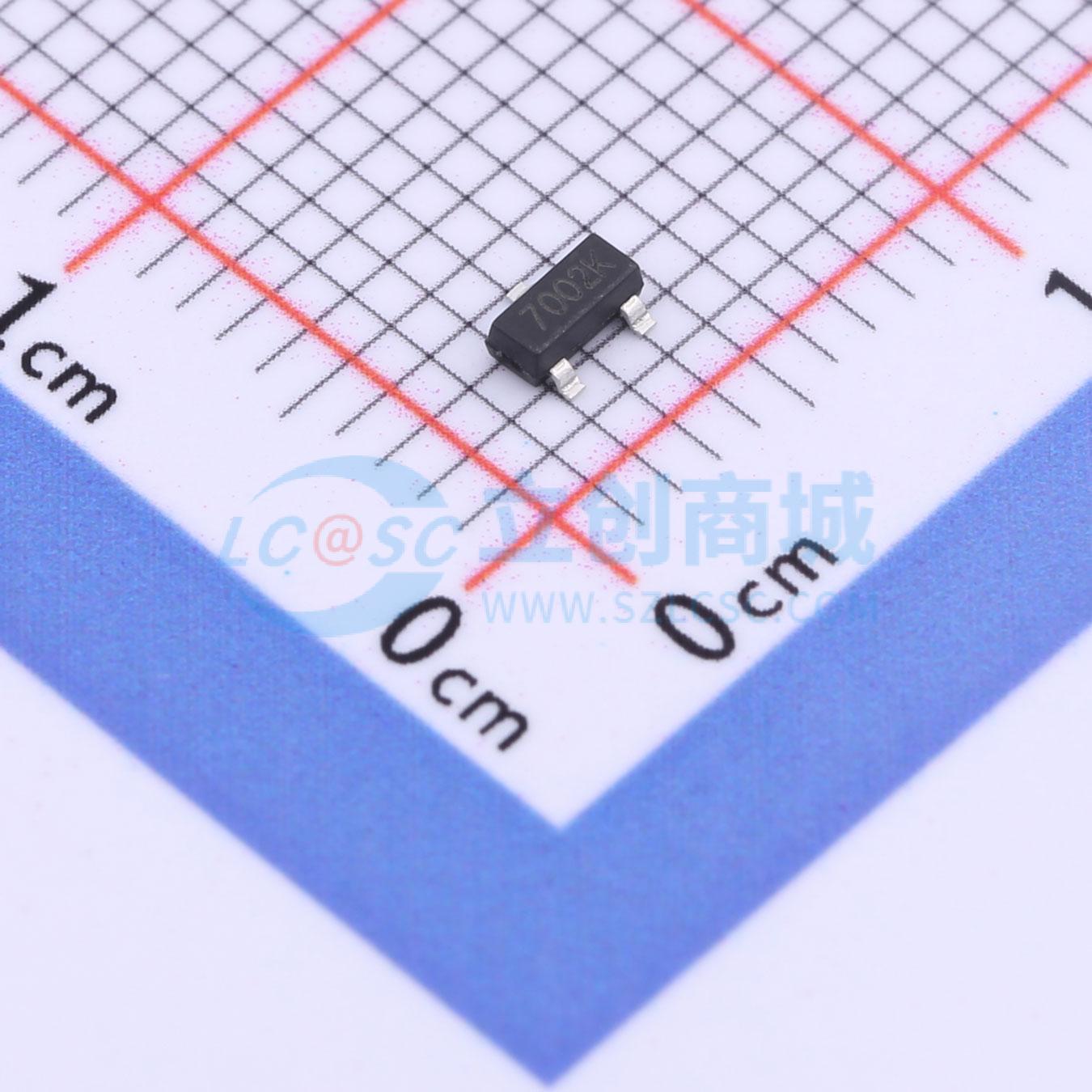

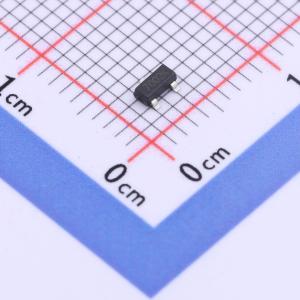

A2N7002H-HF
1个N沟道 耐压:60V 电流:300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低导通电阻。 ESD保护栅极，可达2KV HBM。 高速开关。 驱动电路简单。 易于并联使用。 通过AEC-Q101认证
- 品牌名称
- Comchip(典琦)
- 商品型号
- A2N7002H-HF
- 商品编号
- C3019738
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 1.5Ω@5V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 输入电容(Ciss) | 41pF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
WSF60120是一款高性能SGT N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSF60120符合RoHS和绿色产品要求，100%经过EAS测试，具备完整的可靠性认证。
商品特性
- 低导通电阻。
- 栅极具备高达 2KV HBM 的静电放电保护。
- 高速开关。
- 驱动电路简单。
- 易于并联使用。
- 通过 AEC-Q101 认证。
应用领域
- 用于移动电脑（MB）、笔记本电脑（NB）、超便携个人电脑（UMPC）、显卡（VGA）的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 液晶显示器（LCD）/发光二极管（LED）背光
