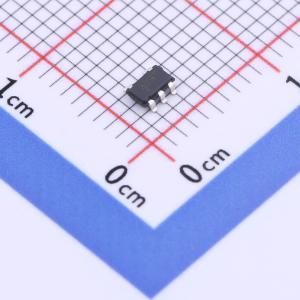

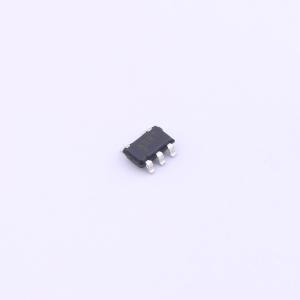

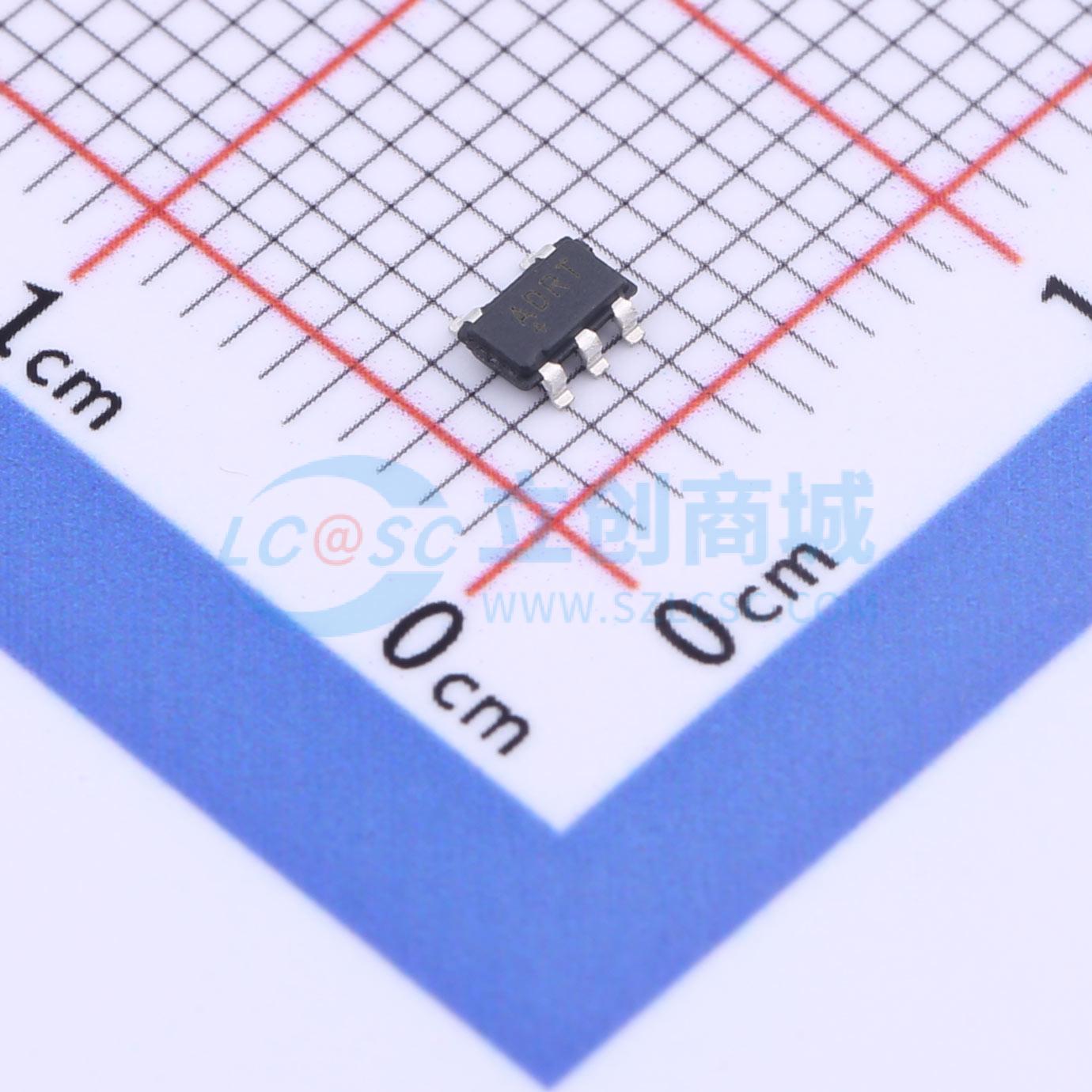

MAX1551EZK+T
MAX1551EZK+T
- 描述
- SOT23封装、双输入、USB/AC适配器、单节Li+电池充电器、首款USB/AC适配器双输入Li+电池充电器，SOT23封装，无需外部FET或二极管
- 商品型号
- MAX1551EZK+T
- 商品编号
- C3019645
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 3.7V~7V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.2V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX1551/MAX1555可通过USB和交流适配器两种电源为单节锂离子（Li+）电池充电，让便携式设备用户无需携带交流电源适配器。这些器件无需外部场效应晶体管（FET）或二极管即可工作，且可接受最高7V的工作输入电压。 内部热控制环路简化了印刷电路板（PC板）布局，并且在不考虑电池和输入电压最坏情况所带来的热限制条件下，实现最佳充电速率。当MAX1551/MAX1555达到热限制时，充电器不会关闭，而是在芯片温度超过+110°C时，以每升高1°C降低17mA的速率减小充电电流。 连接USB但无直流电源时，充电电流设定为100mA（最大值）。这使得无需进行端口通信，即可通过有源和无源USB集线器充电。连接直流电源时，充电电流设定为280mA（典型值）。MAX1551/MAX1555没有使能输入引脚。一旦USB和/或直流电源连接，充电器即开启。 移除输入电源后，电池漏电流小于5μA。无需输入阻断二极管来防止电池放电。如果需要防止负电压输入（极性接反的适配器插头），可在直流端（适配器输入端）插入一个二极管。
商品特性
- 可通过USB和交流适配器两种电源为单节锂离子（Li+）电池充电
- 无需外部场效应晶体管（FET）或二极管即可工作，且可接受最高7V的工作输入电压
- 片上热限制功能简化了PC板布局，并且在不考虑电池和输入电压最坏情况所带来的热限制条件下，实现最佳充电速率。达到热限制时，充电器不会关闭，而是逐步减小充电电流
- MAX1551包含一个电源正常（POK）输出引脚，用于指示输入电源是否存在。如果任一充电电源有效，POK引脚输出低电平。而MAX1555则具有一个充电状态（CHG）输出引脚，用于指示充电状态
- 连接USB但无直流电源时，充电电流设定为100mA（最大值）。这使得无需进行端口通信，即可通过有源和无源USB集线器充电。连接直流电源时，充电电流设定为280mA（典型值）。无需输入阻断二极管来防止电池放电
- 采用5引脚薄型SOT23封装，工作温度范围为-40°C至+85°C
应用领域
- 个人数字助理（PDA）
- 无线设备
- 手机
- 数码相机
