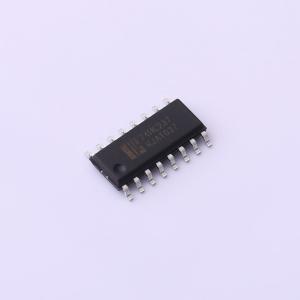

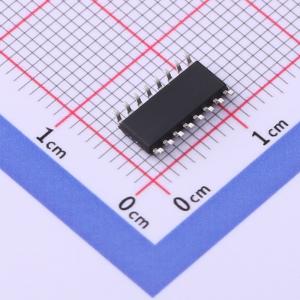

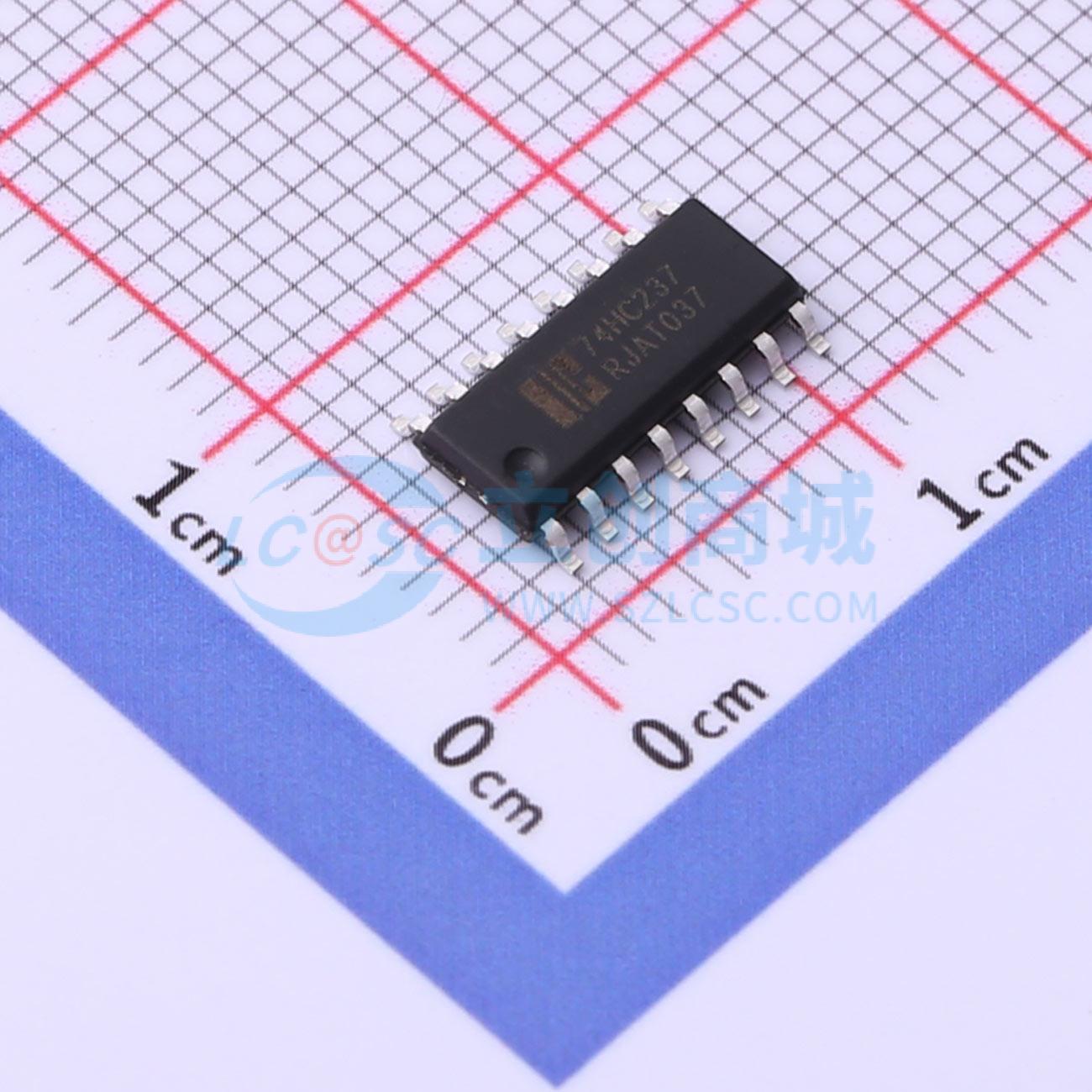

74HC237

带地址锁存器的3线-8线译码器/多路分配器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带地址锁存的3-8译码器，解码器/多路解器低电平输出电流(IOL)：5.2mA 高电平输出电流(IOH)：5.2mA 供电电源：单电源
品牌名称: I-CORE(中微爱芯)
商品型号: 74HC237
商品编号: C3019185
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.58克(g)

商品参数

商品概述

AiP74HC/HCT237是一款3线至8线解码器/多路分配器，其三个地址输入（An）处设有锁存器。AiP74HC/HCT237本质上是将3线至8线解码功能与一个3位存储锁存器相结合。当锁存器使能（LE = LOW）时，AiP74HC/HCT237作为一个3线至8线低电平有效解码器工作。当锁存使能（LE）从低电平变为高电平时，在此转换之前输入处的最后数据会存储在锁存器中。只要LE保持高电平，后续的地址变化将被忽略。输出使能输入（E1和E2）独立于地址输入或锁存操作来控制输出状态。除非E1为低电平且E2为高电平，否则所有输出均为高电平。AiP74HC/HCT237非常适合在三态系统中实现非重叠解码器，以及在面向总线的系统中用于选通（存储地址）应用。

商品特性

输入电平：AiP74HC237：CMOS电平；AiP74HCT237：TTL电平
集成3线至8线解码器和3位锁存器
多个输入使能端，便于扩展或独立控制
高电平有效、互斥输出
低功耗
工作温度范围：-40 ℃至+105 ℃
封装信息：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	8

	属性	参数值
	工作电压	2V~6V
	工作温度	-40℃~+105℃
	传播延迟(tpd)	19ns
