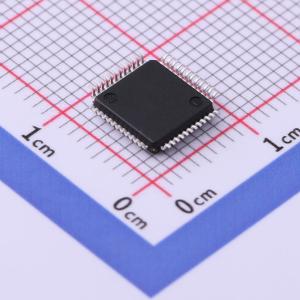

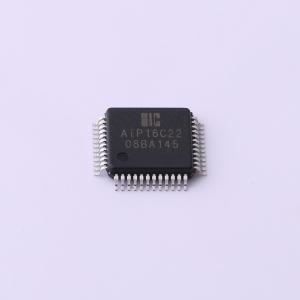

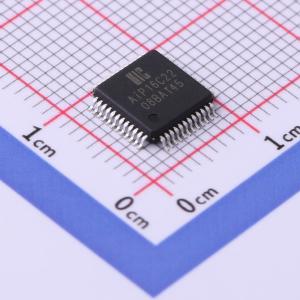

AIP16C22
AIP16C22
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 接口通讯LCD控制/驱动芯片,提供1/4占空比显示模式，最多驱动176点（44×4，LQFP52封装）或160点（40*4，LQFP48封装）。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP16C22
- 商品编号
- C3019184
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.4V~5.5V | |
| 接口类型 | I2C | |
| 占空比 | 1/4 | |
| 工作电流 | 18uA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/3,1/2 | |
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | 44x4 bit | |
| 频率 | 32kHz | |
| 静态电流 | 2uA |
商品概述
AiP16C22是一款标准I²C接口通讯LCD控制/驱动芯片。该芯片提供1/4占空比显示模式，最多驱动176点（44×4，LQFP52封装）或160点（40×4，LQFP48封装）。AiP16C22内置时钟发生器、LCD偏置电压产生模块和LCD驱动电压跟随器以及标准的I²C接口。
商品特性
- 工作电压：2.4V~5.5V
- 标准I²C接口
- 低功耗
- 多种闪烁模式
- 读/写地址自动增加
- 内部32kHz RC振荡器
- 偏置电压：1/2或1/3；占空比：1/4
- 16级V_LCD电压可调
- 44×4位显示数据寄存器，LQFP52封装
- 40×4位显示数据寄存器，LQFP48封装
- 带电压跟随器的内部LCD偏置发生器
- LCD帧频可选：80Hz或160Hz
- 可通过外置电阻调整LCD驱动电压
- 封装形式：LQFP48/LQFP52
