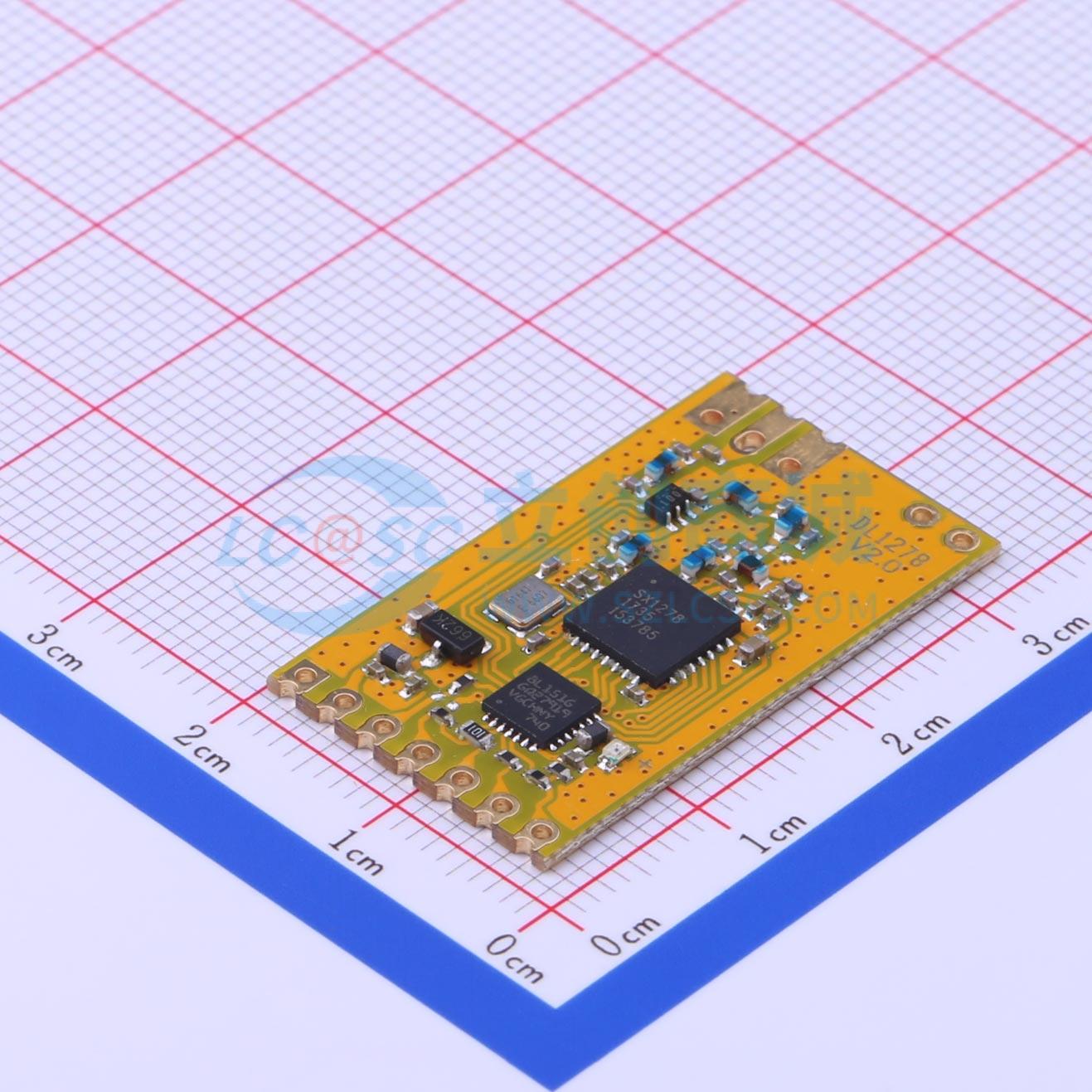

DL-RTS1278M
无线模块sx1278 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LoRa模块,频率433MHz,双向收发一体模块,sx1278无线射频模块,超长距离扩频通信,抗干扰性能强,高接收灵敏度,空旷距离3km
- 品牌名称
- DreamLNK(骏晔科技)
- 商品型号
- DL-RTS1278M
- 商品编号
- C381184
- 包装方式
- 托盘
- 商品毛重
- 4.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 发射功率 | 100mW | |
| 接口类型 | UART；TTL | |
| 调制方式 | LoRa | |
| 工作电压 | 2.1V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | IPEX接口 | |
| 接收电流 | 15mA；13mA | |
| 发送电流 | 100mA | |
| 接收灵敏度 | -132dBm | |
| 通讯距离 | 3km |
商品概述
DL-RTS1278M 是针对无线抄表、工业远程控制行业研发的一款高性能无线串口模块，其嵌入高速低功耗单片机和高性能扩频射频芯片SX1278，采用LoRa 扩频技术，同时采用高效的循环交织纠检错编码，抗干扰和灵敏度均处于先进水平。提供了多个频道选择，可在线修改串口速率，收发频率，发射功率，射频速率等各种参数，出厂默认频率434.125MHz。工作电压为2.1 - 3.6V，在接收状态下仅消耗13mA。有四种工作模式，各模式之间可任意切换，在1SEC 周期轮询唤醒省电模式(Polling mode)下，接收仅仅消耗几十微安，一节3.6V/3.6AH 时的锂亚电池可工作数年，适合电池供电的系统。
商品特性
- 3000 米传输距离(0.81Kbps)
- 工作频率433MHz，470MHz，868MHz，915MHz 可选
- -132dBm@810bps 超高灵敏度
- 最大100mW 发射功率
- LoRa 扩频调制方式
- 零等待唤醒，具有空中唤醒功能
- 高效的循环交织纠错编码
- 四种工作模式，待机电流2.5uA
- 内置看门狗，保证长期可靠运行
- 可设置多个频道，步进为1KHz
- 具有较低的功耗，适合于电池供电系统
- 编码增益较传统的调制方式(如FSK，GFSK 以及PSK)高出近10dBm
- 编码包含可靠检错能力，能够自动滤除错误及虚假信息，实现透明的连接，在同等的发射功率下是传统的模块近一倍的距离
- 内设双256Bytes 大容量缓冲区，在缓冲区为空的状态下，用户可以1 次传输256Bytes 的数据，当设置空中波特率大于串口波特率时，可1 次传输无限长度的数据
- 提供标准的UART/TTL 接口，七种速率和三种接口校验方式
- 外部接口采用透明数据传输方式，能适应标准或非标准的用户协议，所收的数据就是所发的数据
- 设置模块采用串口设置模块参数，具有丰富便捷的软件编程设置选项，包括频点，空中速率，以及串口速率，校验方式等都可设置，设置方式有二种方式，一是通过设置软件RF - Magic 利用PC 串口，二是动态在线设置，用串口发命令动态修改
应用领域
- 无线自动抄表
- 无线传感器网络
- 工业自动化数据采集
- 野外数据遥控、遥测
- 各种变送器，流量计智能仪表
- 楼宇自动化与安防
- 矿山石油设备监测测控制
- 环境、节能、温度监测
- 智能交通、智能电力
- 消费电子智能机器人
- 路灯控制
