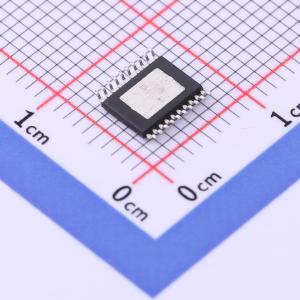

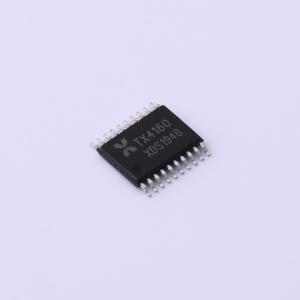

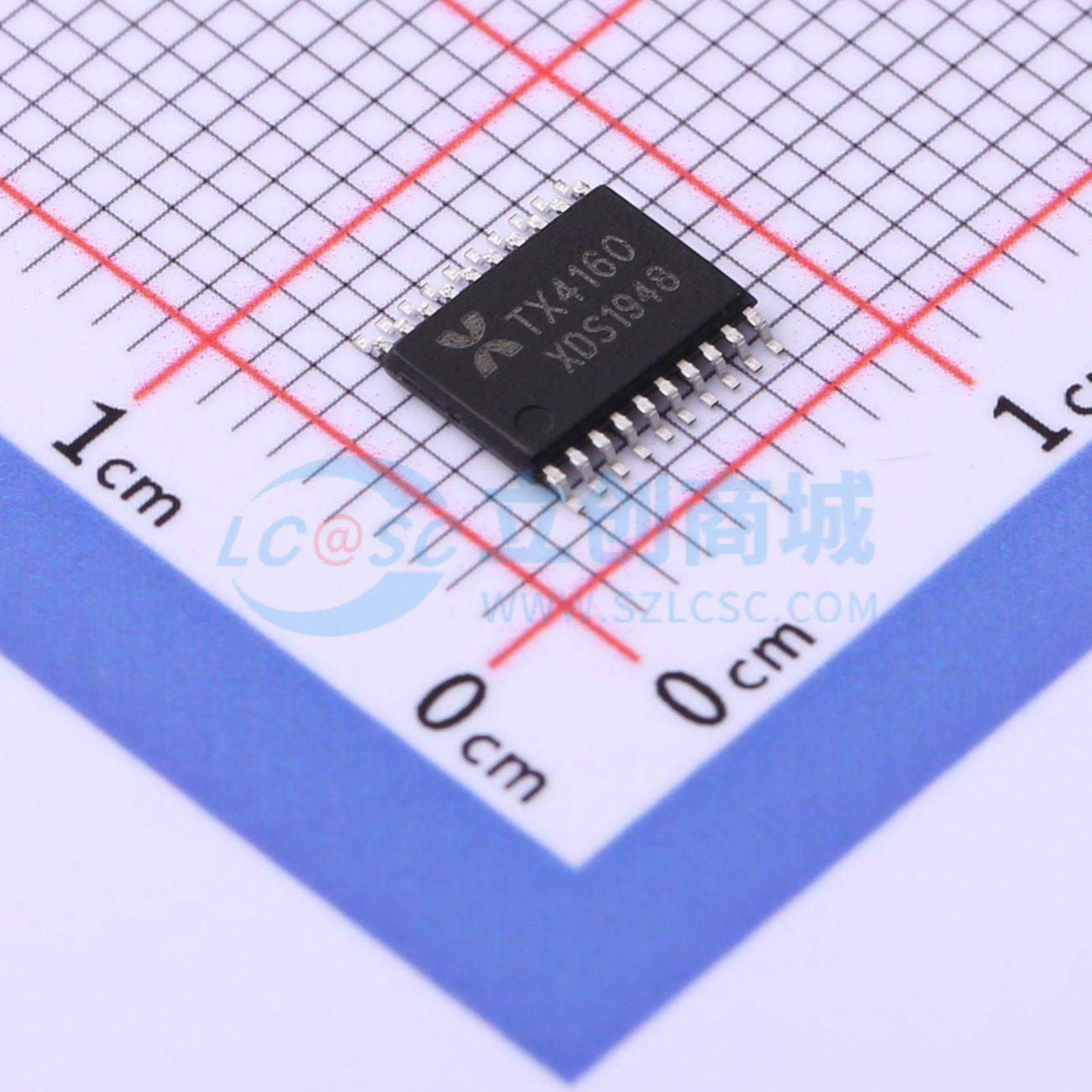

TX4160
高性能同步降压DC-DC控制器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX4160是一款适用于输入电压高达100V的超宽输入范围、高性能同步降压DC-DC的PWM控制器。通过驱动一对外部整流和续流MOS-FET实现大输出电流（可达10A）、超宽输入范围（12-100V）的DC-DC降压应用。TX4160可外部编程调整开关频率,可调范围为50kHz-500kHz,实现在不同应用下对转换效率、体积、功率大小的灵活设计。TX4160具有多种保护功能,包括可编程设置的输入欠压锁定、输入过压锁定、和输出过流保护以及电源电流低于10uA时的自动关闭模式。TX4160适用于车载娱乐系统、电信总线网络转换器、工业电机驱动等高压、大电流应用。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX4160
- 商品编号
- C3018951
- 商品封装
- TSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~100V | |
| 输出电压 | 1.2V~60V | |
| 输出电流 | 10A | |
| 开关频率 | 50kHz~500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
TX4160是一款适用于输入电压高达100V的超宽输入范围、高性能同步降压DC-DC的PWM控制器。 TX4160通过驱动一对外部整流和续流MOS-FET实现大输出电流（可达10A）、超宽出入范围（12 - 100V）的DC-DC降压应用。TX4160可外部编程调整开关频率，可调范围为50kHz - 500kHz，实现在不同应用下对转换效率、体积、功率大小的灵活设计。TX4160可根据内部精准的基准电压调整输出电压的大小以及高输出精度的要求。 TX4160保护功能齐全，具有可编程设置的输入欠压锁定、输入过压锁定、和输出过流保护以及电源电流低于10μA时的自动关闭模式。 TX4160是车载娱乐系统、电信总线网络转换器、工业电机驱动等高压、大电流应用的理想选择。
商品特性
- 同步开关降压转换器
- 超宽输入电压范围：10V - 100V
- 输出电压范围：1.2 - 60V
- 输出电流高达10A
- 高达3.5A的栅极驱动电流
- 开关频率可调：50kHz - 500kHz
- 精准基准电压：1.2V
- 可编程软启动，具有预偏置能力
- 可编程EN关断延迟功能
- 1秒定时器空白和锁存器
- ETSSOP20封装
- 多重保护功能
- 输入欠压保护
- 输入过压保护
- 输出过压保护
- 输出过流保护
- 输出短路保护
- 过温保护
应用领域
- 48V及其他高压非隔离DC-DC电源
- 车载电子
- 电信网络总线转换器
- 通用型降压DC-DC电源
- USB Type-C PD
- 工业DC-DC电机驱动
