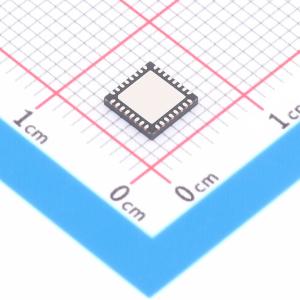

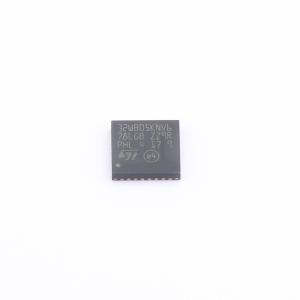

STM32WB05KNV6TR

蓝牙低功耗5.4认证网络协处理器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款超低功耗蓝牙低功耗无线网络协处理器，适用于标准蓝牙低功耗协议。可通过SPI和USART与外部微控制器连接。它集成了意法半导体最先进的2.4 GHz无线电IP，针对超低功耗和出色的无线电性能进行了优化，可实现无与伦比的电池续航时间。符合蓝牙低功耗SIG核心规范版本5.4
品牌名称: ST(意法半导体)
商品型号: STM32WB05KNV6TR
商品编号: C33604258
商品封装: VFQFPN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.207444克(g)

商品参数

	属性	参数值
	I/O数量	20
	ADC(位数)	12bit
	DAC(位数)	-
	振荡器类型	内置+外置
	工作电压	1.7V~3.6V
	工作温度	-40℃~+85℃
	功能特性	欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；硬件CRC；外部管脚复位(NRST)；软件复位；掉电复位(PDR)

商品概述

STM32WB05xN是一款超低功耗蓝牙®低功耗无线网络协处理器，适用于标准蓝牙®LE协议。可通过SPI和USART与外部微控制器实现接口连接。它嵌入了先进的2.4 GHz无线电IP，针对超低功耗和出色的无线电性能进行了优化，可实现较长的电池寿命。它符合蓝牙低功耗SIG核心规范版本5.4。STM32WB05xN嵌入了Arm®Cortex®-M0+微控制器，最高可运行至64 MHz，还嵌入了BlueNRG核心协处理器（基于DMA），用于蓝牙低功耗时序关键操作。STM32WB05xN具有标准和高级通信接口：1个SPI、1个USART。STM32WB05xN在1.7 V至3.6 V电源下的工作温度范围为-40℃至105℃。一套全面的节能模式支持低功耗应用设计。STM32WB05xN集成了高效SMPS降压转换器和集成PDR电路，当VDD低于1.65 V时，该电路会生成设备复位信号。STM32WB05xN有不同的封装版本，支持：VFQFPN32封装最多20个I/O，WLCSP36封装最多20个I/O。

商品特性

蓝牙®低功耗5.4认证网络协处理器
封装：WLCSP36（2.652毫米×2.592毫米）、VFQFPN32（5×5毫米）
支持蓝牙5.4规范的蓝牙®低功耗网络协处理器：2 Mbps数据速率、长距离（Coded PHY）、广告扩展、方向查找（AoA/AoD）、LE ping程序、周期性广告和周期性广告同步传输
无线电：接收灵敏度水平-97 dBm @1 Mbps、-104 dBm @125 kbps（长距离）；可编程输出功率高达+8 dBm（天线连接器处）；支持的数据速率：2 Mbps、1 Mbps、500 kbps和125 kbps；集成巴伦；支持外部PA和LNA；可用集成无源器件（IPD）配套芯片以优化匹配和滤波
超低功耗无线电性能：关机模式下8 nA（1.8 V）；深度停止模式下0.8 μA（带外部LSE和蓝牙LE唤醒源，1.8 V）；深度停止模式下1.0 μA（带内部LSI和蓝牙LE唤醒源，1.8 V）；发射峰值电流4.3 mA（@0 dBm，3.3 V）；接收峰值电流3.4 mA（@灵敏度水平，3.3 V）
高性能超低功耗Arm®Cortex®-M0+32位处理器，最高运行至64 MHz；动态电流消耗：14 μA/MHz
工作电源电压：1.7 V至3.6 V；温度范围-40℃至105℃
电源和复位管理：高效嵌入式SMPS降压转换器，带智能旁路模式；超低功耗上电复位（POR）和掉电复位（PDR）；可编程电压检测器（PVD）
时钟源：64 MHz PLL；故障安全32 MHz晶体振荡器（带集成微调电容）；32 kHz晶体振荡器；内部低功耗32 kHz RO
系统外设：1个DMA控制器（带8个通道，支持SPI-I2S、USART）；1个SPI；1个USART
最多20个快速I/O：均具备唤醒能力；均在低功耗状态下保持状态；均耐受5 V
开发支持：串行线调试（SWD）
所有封装均符合ECOPACK2标准

应用领域

工业
家庭和工业自动化
资产跟踪、ID定位、实时定位系统
智能照明
健身、健康和运动
医疗保健、消费医疗
安全/近距离感应
远程控制
辅助生活
手机外设
PC外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0+
	CPU最大主频	32MHz
	CPU位数	32 Bit
	程序存储容量	256KB
	程序存储器类型	FLASH
	RAM容量	-
	EEPROM容量	-
