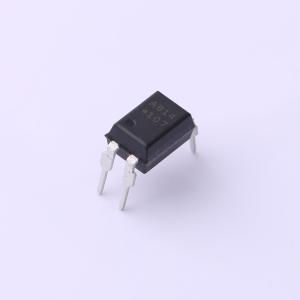

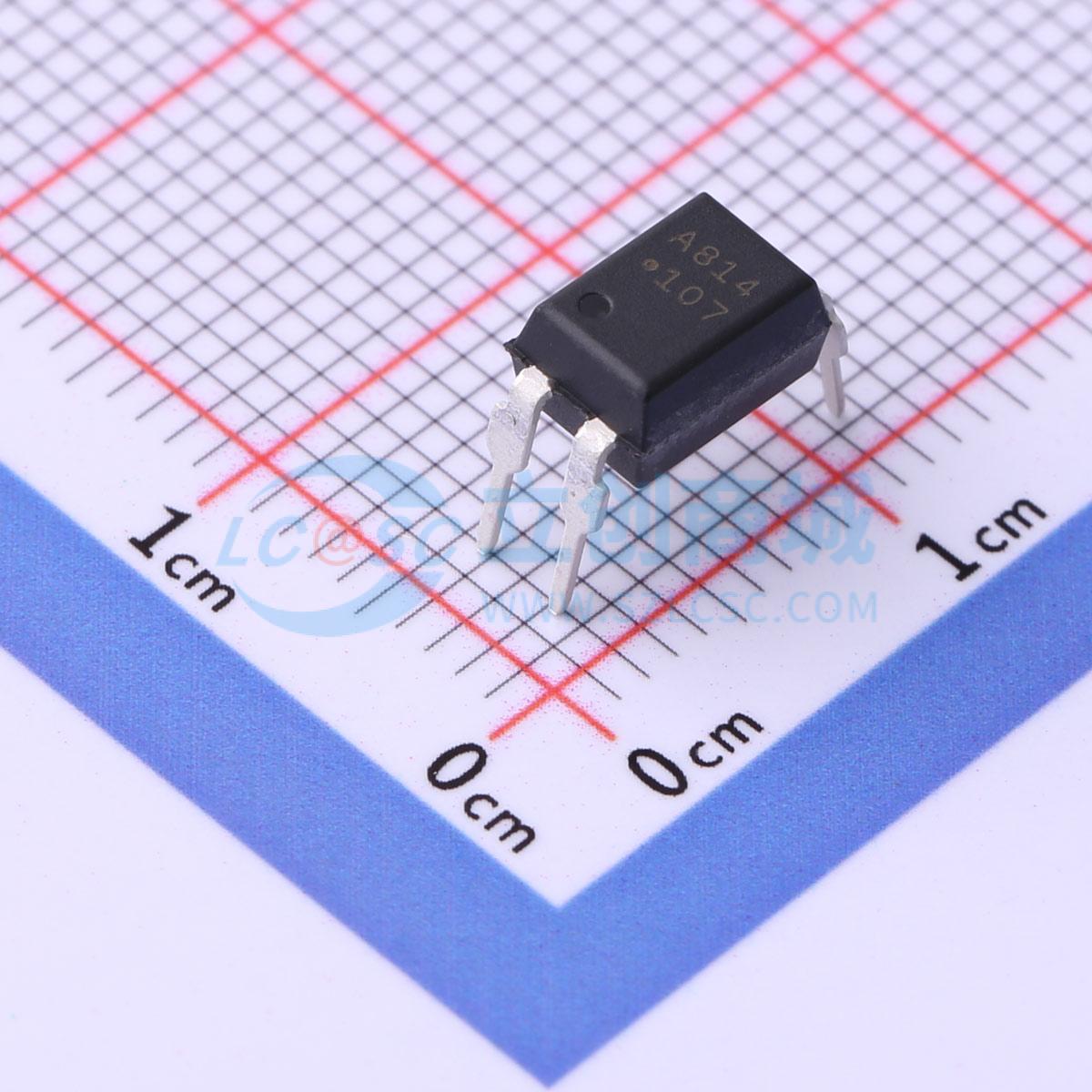

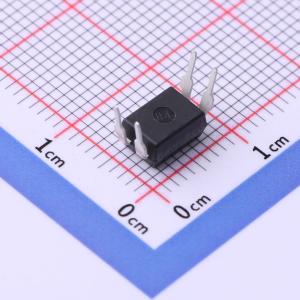

HCPL-814-000E
光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含一个光电晶体管，光耦合到两个反向并联连接的发光二极管。可以通过交流输入电流直接操作。采用 4 引脚 DIP 封装，有宽引脚间距选项和引脚弯曲 SMD 选项。输入输出隔离电压为 5000 Vrms。响应时间 tr 通常为 4 μs，在输入电流为 ±1 mA 时最小电流传输比 (CTR) 为 20%。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-814-000E
- 商品编号
- C3018547
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 35V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
HCPL - 814包含一个光电晶体管，与两个反并联连接的发光二极管光耦合。它可由交流输入电流直接驱动。该器件采用4引脚DIP封装，提供宽引脚间距选项和引脚弯曲的SMD选项。输入 - 输出隔离电压为5000 Vrms。响应时间tr典型值为4 μs，在±1 mA输入电流下，最小电流传输比（CTR）为20%。
商品特性
- 交流输入响应
- 高输入 - 输出隔离电压（Viso = 5000 Vrms）
- 低集电极暗电流（ICEO：在VCE = 20 V时，最大为10^ - 7 A）
- 电流传输比（CTR：在IF = ±1 mA、VCE = 5 V时，最小为20%）
- 响应时间[tr：在VCE = 2 V、lC = 2 mA、RL = 100 Ω时，典型值为4 μs]
- 紧凑的双列直插式封装
- 通过UL认证
- 通过CSA认证
- 通过IEC/EN/DIN EN 60747 - 5 - 2认证
- 可选配置：
- 引脚间距为0.4英寸（10.16 mm）（W00）
- 引脚弯曲用于表面贴装（300）
- SMD编带包装（500）
- 通过IEC/EN/DIN EN 60747 - 5 - 2认证（060）
应用领域
- 交流信号检测或监控
- 交流线路/数字逻辑隔离
- 可编程逻辑控制器
- 交流/直流输入模块
