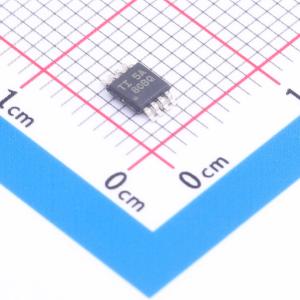

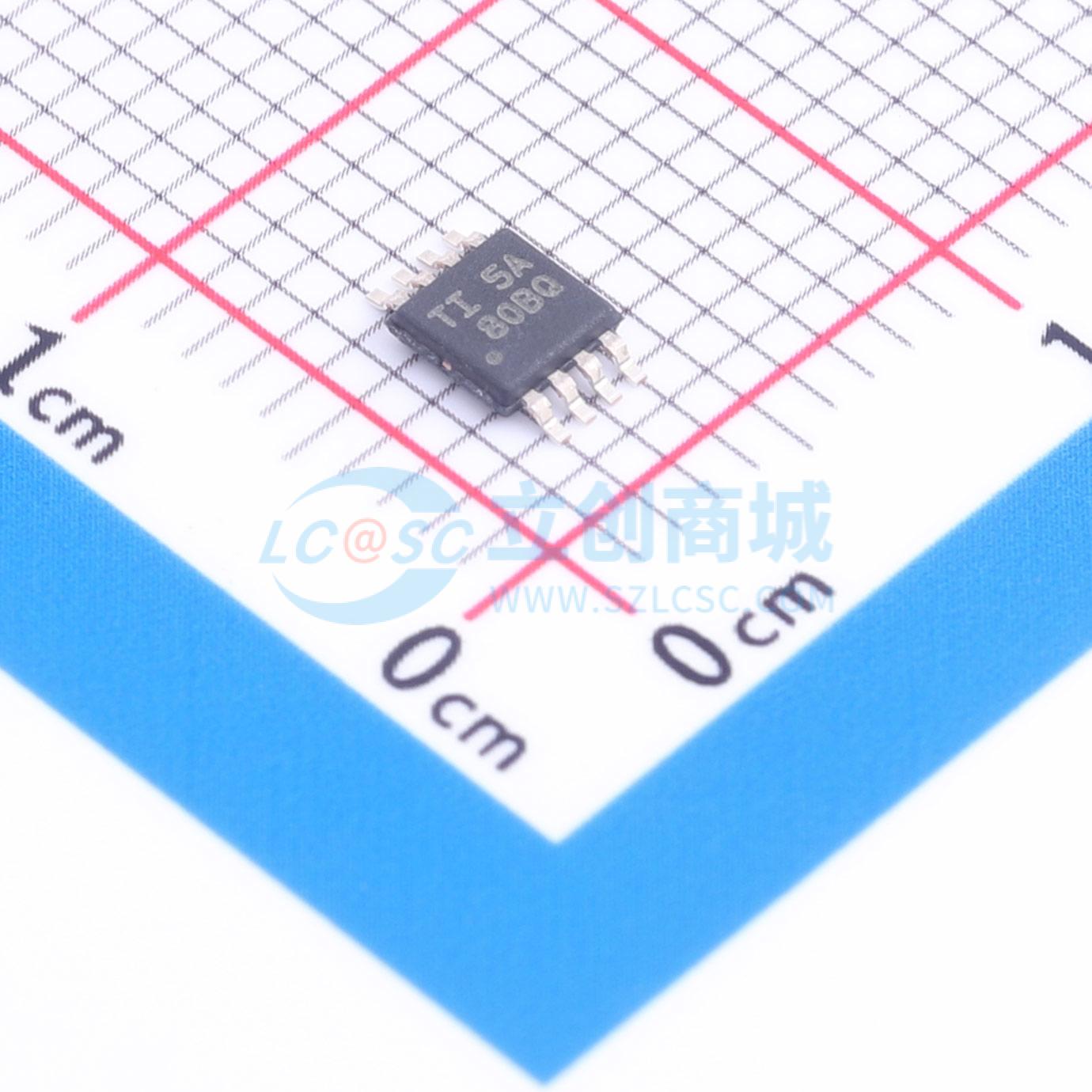

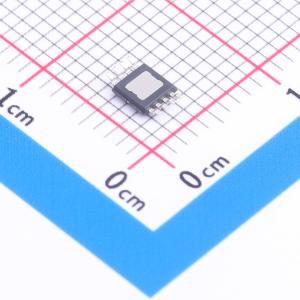

UCC25800BQDGNRQ1

UCC25800-Q1是一款超低EMI变压器驱动器，集成了开关功率级、控制和保护电路，可简化隔离偏置电源设计。它允许设计使用漏电感更高，但寄生原边-副边电容小得多的变压器。这种低电容变压器设计可大幅降低通过偏置变压器注入的共模电流，使该变压器驱动器成为多种汽车应用中隔离偏置电源的理想解决方案，可最大程度减小高速开关器件产生的EMI噪声，软开关特性可进一步降低EMI噪声。该变压器驱动器的可编程频率范围为100 kHz 至 1.2 MHz。高开关频率可减小变压器尺寸和占地面积，同时降低偏置电源的整体成本。集成的SYNC功能允许系统偏置电源与外部时钟信号同步，进一步降低系统级噪声。死区时间可自动调整，以最大程度减小导通损耗并简化设计，可编程最大死区时间可保证功率级设计灵活性。凭借集成的低电阻开关功率级，该变压器驱动器在24 V输入下可实现6 W的设计，在34 V输入下最高可实现9 W输出。在固定输入电压、负载高于10%的条件下，开环控制也可将输出稳压精度保持在±5%范围内。可编程过流保护(OCP)可为功率级设计提供灵活性，有助于减小变压器尺寸。可调OCP、输入OVP、TSD以及引脚故障保护等功能可保证工作的稳定性。固定1.5-ms软启动周期可减小启动和故障恢复过程中的浪涌电流。该变压器驱动器还提供专用多功能引脚，用于外部关断和故障代码报告，当偏置电源进入保护模式时会输出故障代码。UCC25800-Q1变压器驱动器采用带散热垫的8引脚DGN封装，可提升热处理能力。

• 高效率半桥变压器驱动器
• 超低EMI，低绕组间电容
• 支持使用尺寸更小、成本更低的变压器
• 可编程频率:0.1 MHz 至 1.2 MHz
• 宽输入电压范围:9 V 至 34 V
• 34 V输入下输出功率可达9 W
• 24 V输入下输出功率可达6 W
• 15 V输入下输出功率可达4 W
• 自动死区时间调整，支持最大死区时间可编程
• 外部时钟同步，可降低噪声
• 完善的保护功能
• 欠压锁定(UVLO)
• 可编程过流保护(OCP)
• 输入过压保护(OVP)
• 热关断(TSD)
• 集成软启动，可降低浪涌电流
• 外部关断功能，带故障代码输出
• 符合汽车应用AEC-Q100认证，温度等级1工作范围为-40℃ 至 +125℃
• 功能安全可用，有可用文档辅助功能安全系统设计
• 带散热垫的8引脚DGN封装

• 汽车牵引逆变器和电机控制
• 汽车车载充电器(OBC)
• 汽车DC/DC转换器
• 电动汽车充电站、直流快充站
• UPS和太阳能逆变器
• 工业电机、电梯和自动扶梯
• GaN、IGBT和SiC栅极变压器驱动器偏置电源
