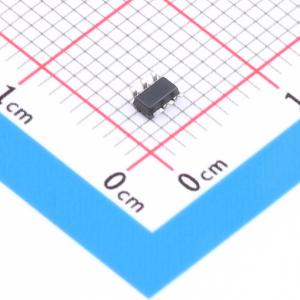

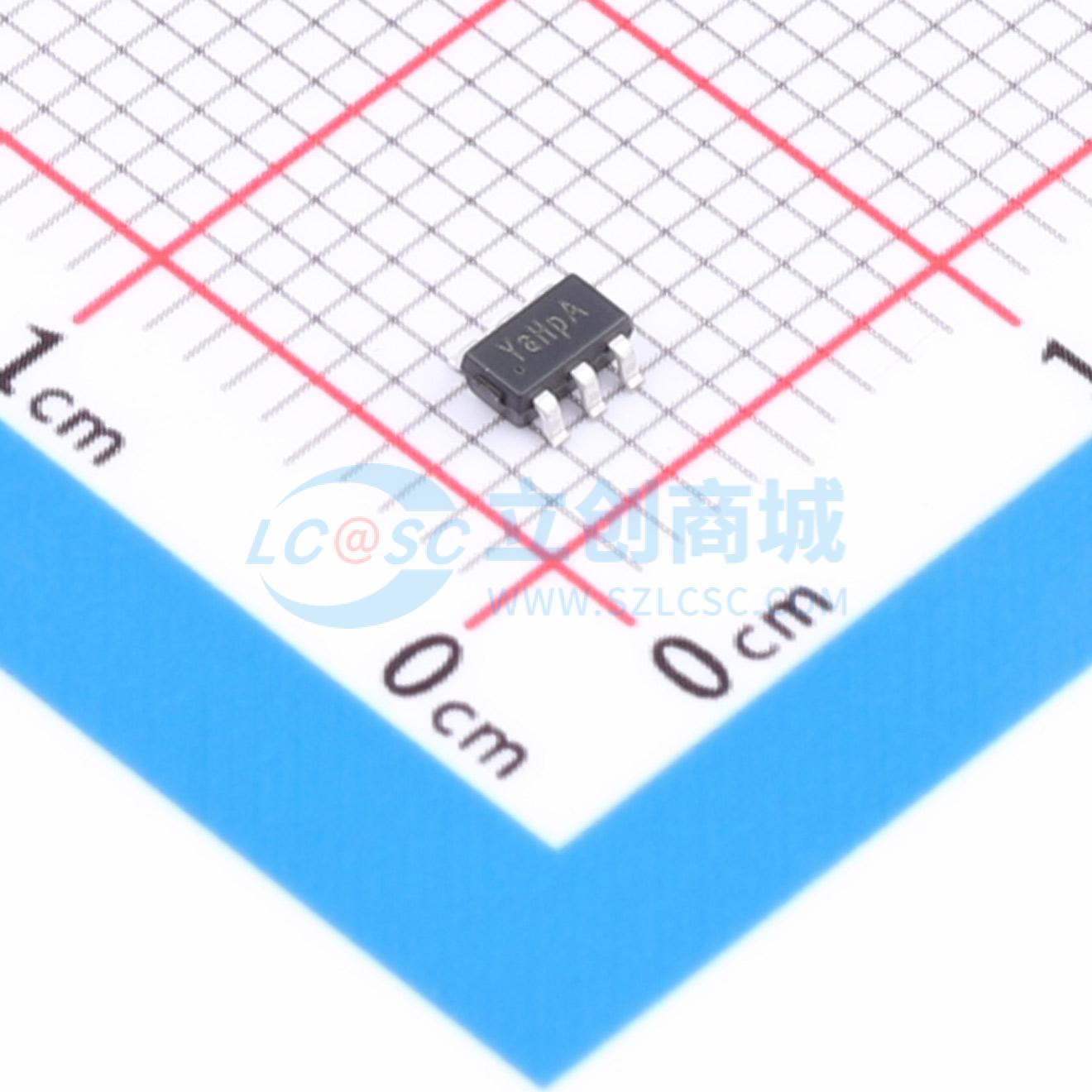

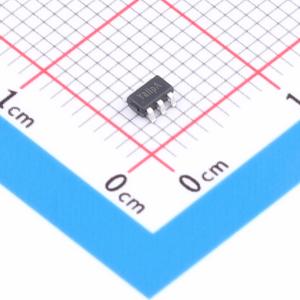

SY5040ABC
峰值电流模式SSR反激控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY5040是一款峰值电流模式的固态继电器（SSR）反激式控制器，它将连续导通模式（CCM）和准谐振（QR）模式相结合，以减小变压器尺寸并实现高效率。在低输入电压和重载条件下，SY5040工作在CCM模式；而在高输入电压或中载条件下，它工作在QR模式（谷底开关）。当负载减小时，SY5040采用频率折返控制以实现高平均效率
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY5040ABC
- 商品编号
- C3014426
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~27V | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | 2.25A | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；QR |
商品概述
SY5040是一款峰值电流模式的SSR反激式控制器，它将CCM和QR模式相结合，以减小变压器尺寸并实现高效率。在低输入电压和重载条件下，SY5040工作在CCM模式；而在高输入电压或中载条件下，它工作在QR模式（谷底开关）。当负载减小时，SY5040采用频率折返控制以实现高平均效率。当负载降至非常轻的水平时，SY5040将进入突发模式，开关频率固定为25kHz以避免可听噪声。 SY5040还提供全面可靠的保护功能，包括欠压保护、输出过压保护（OVP）、外部过温保护（OTP）、过流保护（OLP）、VCC过压保护、内部过温保护等。 SY5040采用紧凑的SOT23 - 6封装。
商品特性
- 额定开关频率：65kHz
- CCM + QR组合工作模式
- 频率折返和突发模式控制
- 最小开关频率限制为25kHz
- 开关频率（FSW）调制以降低电磁干扰（EMI）噪声
- 通过ZCS引脚实现可编程欠压保护
- 通过ZCS引脚实现可编程输出过压保护
- 通过CS引脚实现可编程外部过温保护
- 过流保护（OLP）、VCC过压保护、内部过温保护、次级二极管短路保护
- 在通用输入范围内进行过流保护（OCP）补偿
- 低启动电流：<4uA
- 栅极驱动能力：210mA/420mA（源/灌）
- 内部软启动过程
- 紧凑封装：SOT23 - 6
