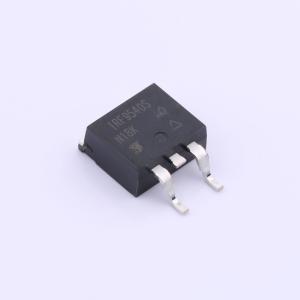

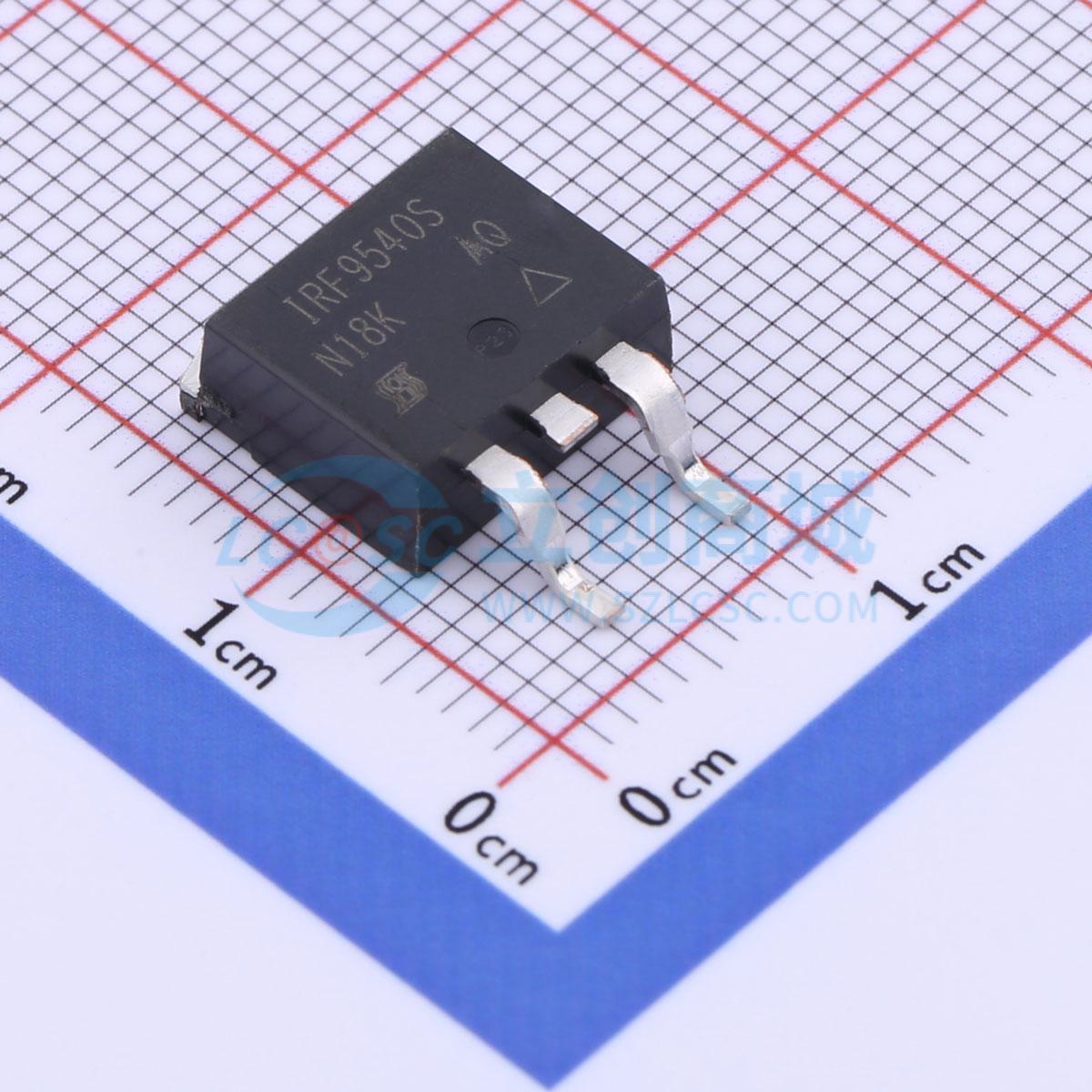

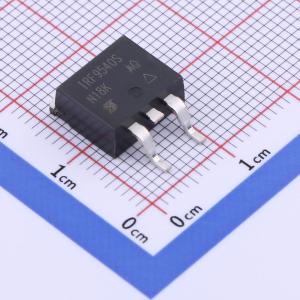

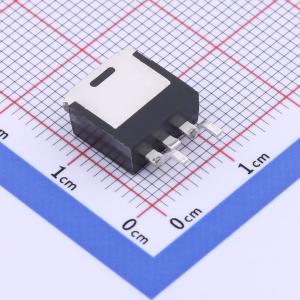

IRF9540SPBF
1个P沟道 耐压:100V 电流:19A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 第三代功率MOSFET为设计人员提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。D2PAK（TO - 263）是一种表面贴装功率封装，能够容纳高达HEX - 4尺寸的芯片。在现有的任何表面贴装封装中，它具备最高的功率处理能力和尽可能低的导通电阻
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRF9540SPBF
- 商品编号
- C3014158
- 商品封装
- D2PAK(TO-263)
- 包装方式
- 管装
- 商品毛重
- 2.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 19A | |
| 导通电阻(RDS(on)) | 200mΩ@10V | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 61nC@10V | |
| 输入电容(Ciss) | 1.4nF | |
| 反向传输电容(Crss) | 140pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 590pF |
商品特性
- 表面贴装
- 提供卷带包装
- 动态dV/dt额定值
- 重复雪崩额定值
- P沟道
- 175°C工作温度
- 快速开关
应用领域
- PWM应用-负载开关-电源管理
