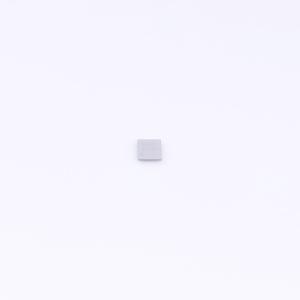

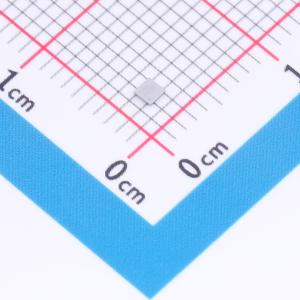

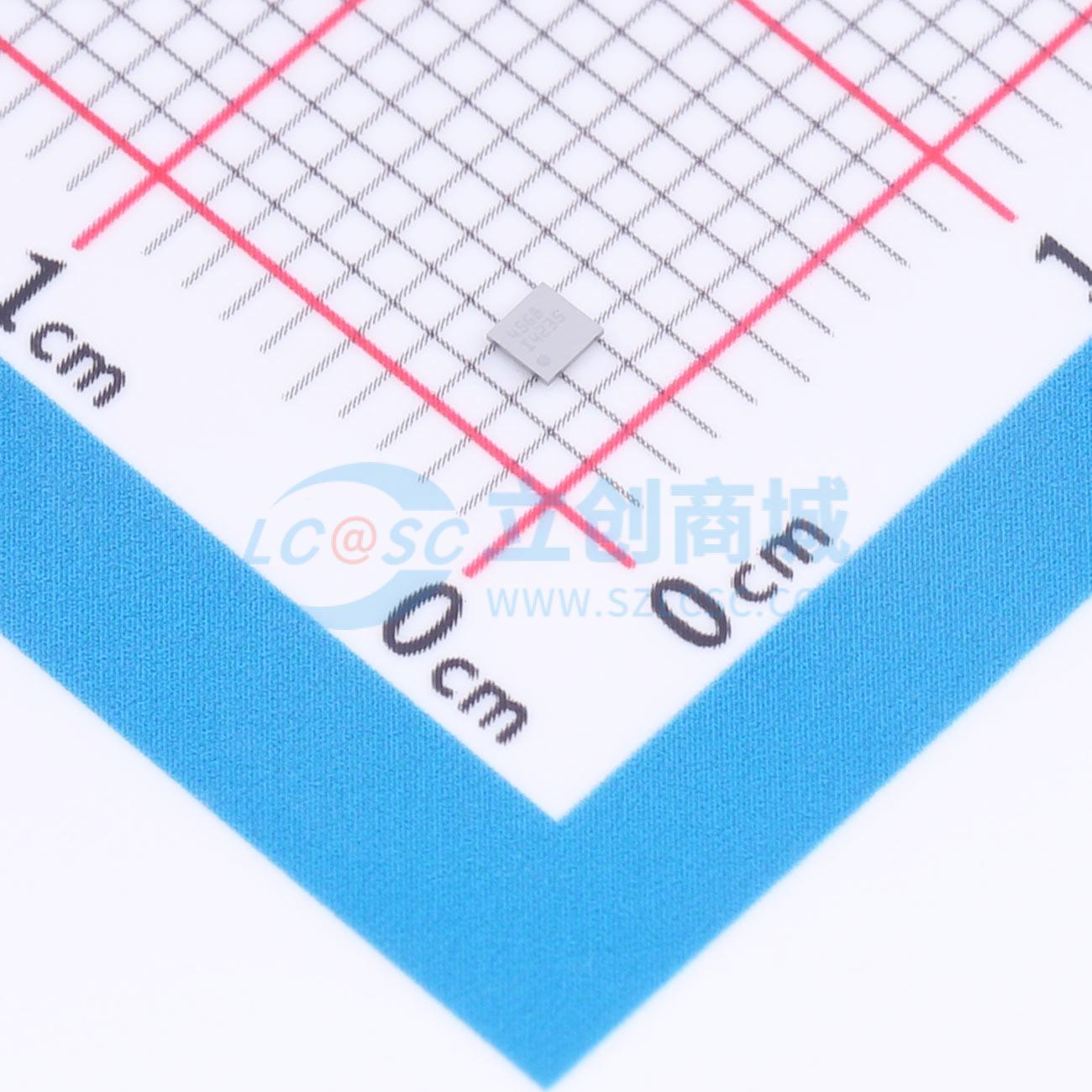

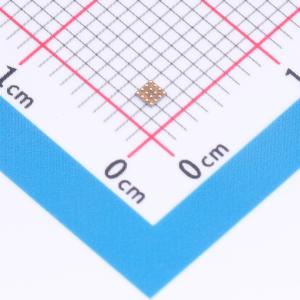

温馨提醒：图片仅供参考，商品以实物为准
INA4235AIYBJR
具有I2C接口的48V四通道16位超精密电流、电压、功率和电能监测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA4235 器件是一款四通道 16 位数字电流监控器，具有兼容 I2C/SMBus 的接口，并可与 1.2V 至 5V 的数字总线电压兼容。该器件可监控外部检测电阻两端的电压，并报告各通道的分流电压、总线电压、电流、功率和电能值。INA4235 具有所有通道通用的可编程 ADC 转换时间和均值计算功能。每个通道都具有可编程校准值，与内部乘法器结合使用时，可直接读取电流值（单位为安培）、功率值（单位为瓦特）和电能（焦耳）值。每个通道可监控 IN- 引脚上的总线电压，并可针对过流和欠流情况以及过压和欠压情况发出警报。 由于在电流测量模式下具有高输入阻抗，因此可以使用所需的更大电流检测电阻来测量小值系统电流。INA4235 可在 -0.3V 至 48V 的共模总线电压范围内检测电流，与电源电压无关。该器件由一个 1.7V 至 5.5V 的单电源供电，在正常运行条件下消耗 400μA 的电源电流（典型值）。该器件可置于低功耗待机模式，在该模式下，其典型工作电流为 2.5μA ，并可通过使能引脚完全禁用，从而实现低于 50nA 的电源电流。该器件的额定工作温度范围为 – 40°C 至 125°C ，并具有多达 16 个可编程地址。
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA4235AIYBJR
- 商品编号
- C33440856
- 商品封装
- DSBGA-16
- 包装方式
- 编带
- 商品毛重
- 0.042667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电流监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.7V~5.5V | |
| 受监控电压数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 2.5uA |
商品概述
INA4235 器件是一款四通道 16 位数字电流监控器，具有兼容 I2C/SMBus 的接口，并可与 1.2V 至 5V 的数字总线电压兼容。该器件可监控外部检测电阻两端的电压，并报告各通道的分流电压、总线电压、电流、功率和电能值。 INA4235 具有所有通道通用的可编程 ADC 转换时间和均值计算功能。每个通道都具有可编程校准值，与内部乘法器结合使用时，可直接读取电流值（单位为安培）、功率值（单位为瓦特）和电能（焦耳）值。每个通道可监控 IN- 引脚上的总线电压，并可针对过流和欠流情况以及过压和欠压情况发出警报。 由于在电流测量模式下具有高输入阻抗，因此可以使用所需的更大电流检测电阻来测量小值系统电流。 INA4235 可在 -0.3V 至 48V 的共模总线电压范围内检测电流，与电源电压无关。该器件由一个 1.7V 至 5.5V 的单电源供电，在正常运行条件下消耗 400μA 的电源电流（典型值）。该器件可置于低功耗待机模式，在该模式下，其典型工作电流为 2.5μA ，并可通过使能引脚完全禁用，从而实现低于 50nA 的电源电流。该器件的额定工作温度范围为 – 40°C 至 125°C ，并具有多达 16 个可编程地址。
商品特性
- 高侧或低侧电流检测
- 由 1.7V 至 5.5V 电源供电
- 报告电流、电压、功率和电能
- 可编程满标量程：20mV/80mV
- 输入共模范围：-0.3V 至 48V
- 电流监控精度：
- 16 位 ADC 分辨率
- 0.1% 增益误差（最大值）
- 10μv 失调电压（最大值）
- 电源监控精度：0.2% 满量程（最大值）
- 能量监控精度：0.7% 满量程（最大值）
- 低输入偏置电流：5nA（最大值）
- 低禁用电流：50nA（最大值）
- 可配置均值计算选项
- 过流和欠流事件的警报限值
- 兼容 1.2V 电压的 I2C/SMBus 接口
- 16 引脚可选择地址
- DSBGA - 16 封装 (1.5mm × 1.5mm)
应用领域
- 笔记本电脑
- 安防摄像头
- 零售自动化
- 电源管理
- 电池监控器和平衡器
- 机架式服务器
