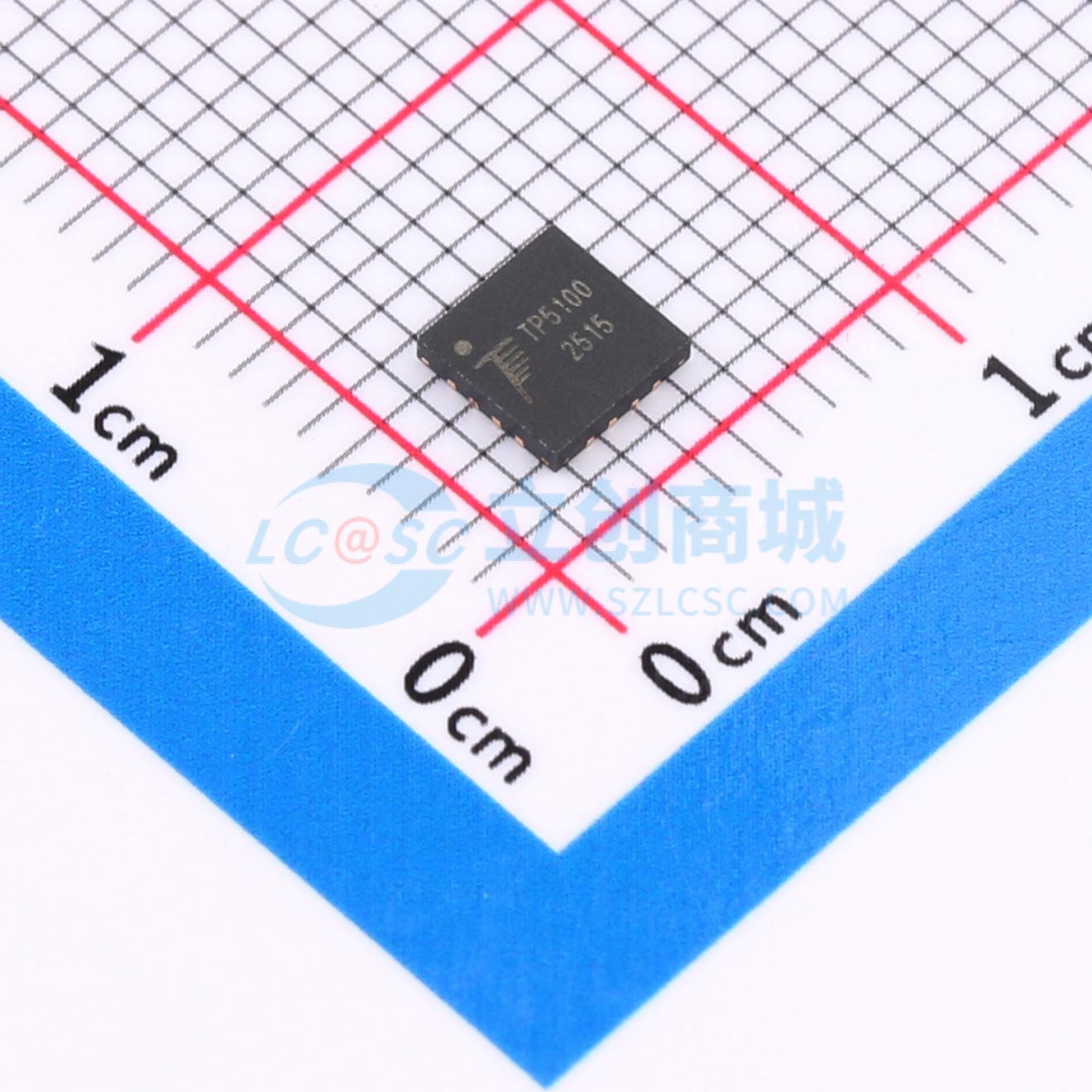

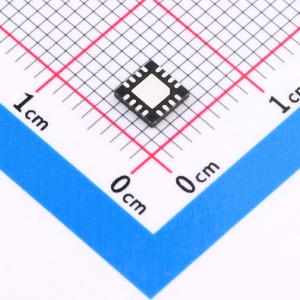

TP5100
支持2A开关降压的8.4V/4.2V电池充电芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP5100是一款开关降压型（双节8.4V/单节4.2V）锂电池充电管理芯片。其QFN16超紧凑型封装和简单的外围电路，使TP5100非常适合大电流充电管理应用的便携式设备。同时，TP5100内置输入过流保护、欠压保护、过温保护、短路保护、电池温度监测和电池反接保护
- 品牌名称
- TOPPOWER(南京拓微)
- 商品型号
- TP5100
- 商品编号
- C379389
- 商品封装
- TQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
- 立创商城设计参考
- 双节锂电池平衡充电模块
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 5V~12V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 8.4V；4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1~2 | |
| 工作温度 | -20℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 180uA |
商品概述
TP5100是一款降压开关型（双节8.4V/单节4.2V）锂电池充电管理芯片。其QFN16超紧凑型封装和简单的外围电路，使TP5100非常适合大电流充电管理应用的便携式设备。同时，TP5100内置输入过流保护、欠压保护、过温保护、短路保护、电池温度监测和电池反接保护。 TP5100具有较宽的输入电压范围，从5V到12V。充电过程包括三个阶段：涓流预充电、恒流、恒压。涓流预充电电流和恒流可通过外部电阻进行调节，最大充电电流可达2A。TP5100采用400kHz的开关工作模式，使用更小的外围元件，在大电流充电工作时产生的热量更少。TP5100内置功率PMOSFET、防倒灌电路，因此无需使用肖特基二极管进行外部防倒灌保护。
商品特性
- 双节/单节8.4V/4.2V可充电锂电池
- 内置功率MOSFET，开关工作模式，发热少，外围简单
- 可编程充电电流，0.1A - 2A
- 可编程预充电电流，20% - 100%
- 无需外部肖特基二极管进行防倒灌
- 宽工作电压可达12V
- 红、绿LED充电状态指示
- 芯片温度保护、过流保护、欠压保护
- 电池温度保护、电池反接关断、短路保护
- 开关频率：400kHz，适用电感：4.7μH - 22μH
- PWR_ON电源、电池充电切换控制
- 充电电压控制精度小于1%
- 涓流、恒流、恒压充电阶段保护电池
- 采用QFN16 4mm * 4mm超小封装
应用领域
- 便携式设备、各类充电器
- 智能手机、个人数字助理、移动蜂窝电话
- MP4、MP5播放器、平板电脑
- 电动工具
- 对讲机
