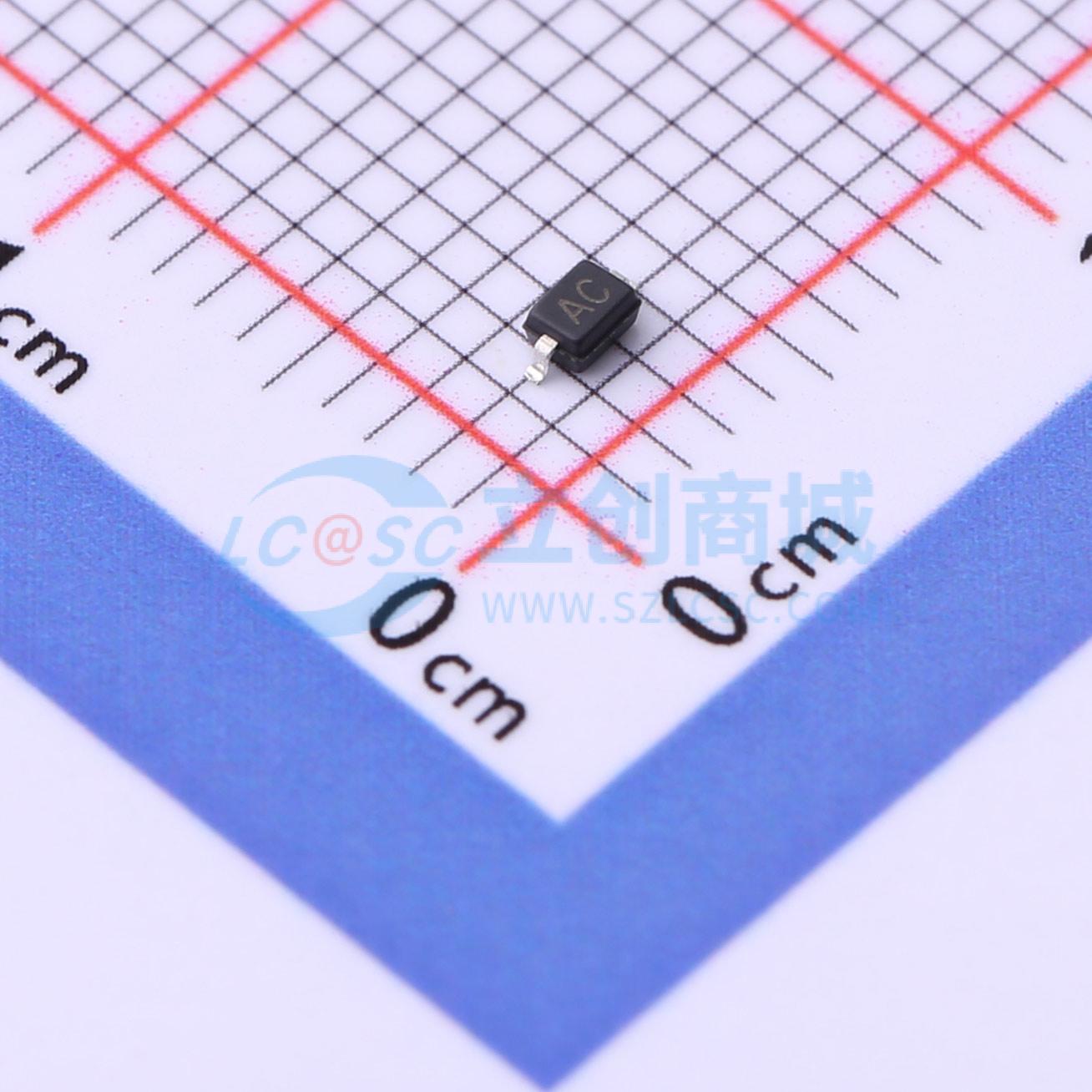

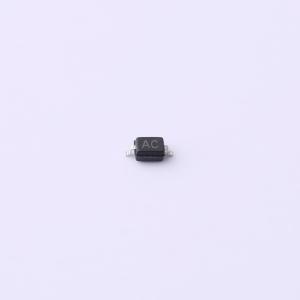

温馨提醒：图片仅供参考，商品以实物为准
SV05LC-B
双向TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 有效防止静电放电、雷击感应、电源开关瞬变、电磁干扰以及电压波动和瞬态电压等因素对设备造成的影响
- 品牌名称
- JUXING(钜兴)
- 商品型号
- SV05LC-B
- 商品编号
- C3011089
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.3V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
商品特性
- 每线路350 W峰值脉冲功率（tp = 8/20μs）
- 双向配置
- 保护一个电源或I/O端口
- 低钳位电压
- 超低电容：典型值1.0 pF
- IEC 61000 - 4 - 2（ESD）±15 kV（空气），±8 kV（接触）
- IEC 61000 - 4 - 4（EFT）40 A（5/50 ns）
- IEC 61000 - 4 - 5（浪涌）：20 A，8/20μs
应用领域
- 以太网 - 10/100/1000 Base T
- 手机
- 手持无线系统
- 个人数字助理（PDA）
- USB接口
