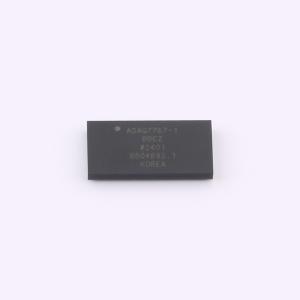

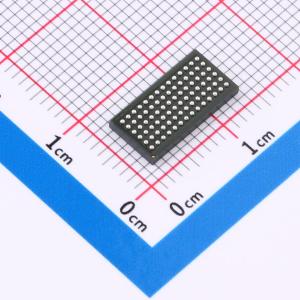

温馨提醒：图片仅供参考，商品以实物为准
ADAQ7767-1BBCZ
灵活电阻输入、抗混叠、24位、1 MSPS μModule数据采集解决方案
- 描述
- 特性：高度集成的数据采集解决方案。 3 引脚可选增益选项：1 (IN1)、0.364 (IN2) 或 0.143 (IN3)。 最大输入范围：±28.672V 差分 (IN3)。 宽输入共模范围：-16V 至 +12V (IN3)。应用：通用输入测量平台。 电气测试与测量
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADAQ7767-1BBCZ
- 商品编号
- C33377857
- 商品封装
- BGA-84
- 包装方式
- 托盘
- 商品毛重
- 0.972727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 24 | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.5V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 芯片类型参数/描述 | - | |
| 工作温度 | -40℃~+105℃ | |
| 基准电压源 | 外置；内置 | |
| 基准电压值 | 4.096V | |
| 采样率 | 1024kHz |
商品特性
- 高度集成的数据采集解决方案
- 3 种引脚可选增益选项：1 (IN1)、0.364 (IN2) 或 0.143 (IN3)
- 最大输入范围：±28.672V 差分 (IN3)
- 宽输入共模范围：-16V 至 +12V (IN3)
- 四阶 AAF，具有最大平坦度和线性相位
- 抗混叠保护，典型抑制比为 105 dB (IN1)
- 出色的器件间相位匹配和漂移
- 组合精密交流和直流性能
- 总系统动态范围高达 124.5 dB
- 在 ±28.672V 输入范围下典型 THD 为 -118 dB (IN3)
- 在 ±28.672V 输入范围下典型直流 CMRR 为 78.0 dB (IN3)
- 典型 INL 为 ±3.8 ppm 的 FSR
- 最大增益误差漂移为 3.1 ppm/℃
- 在 20 kHz 时最大器件间相位角失配为 ±0.096°
- 可编程输出数据速率、滤波器类型和延迟
- 线性相位数字滤波器选项：
- 宽带低纹波 FIR 滤波器 (256 kSPS，最大输入带宽 110 kHz)
- Sinc5 滤波器 (1024 kSPS，最大输入带宽 208.9 kHz，最大群延迟 4 μs)
- 集成 LDO
- 内置电源去耦电容
- 通过引脚绑定或 SPI 进行配置
- 针对隔离应用优化的数字接口
- 一套诊断检查机制
- 工作温度范围：-40℃ 至 +105℃
- 封装：12 mm×6 mm×1.6 mm，84 球 CSP_BGA，球间距 0.8 mm
- 与分立解决方案相比，占地面积减少 8 倍
应用领域
- 通用输入测量平台
- 电气测试和测量
- 声音和振动、声学和材料科学、研发
- 控制和硬件在环验证
- 预测性维护的状态监测
- 音频测试
