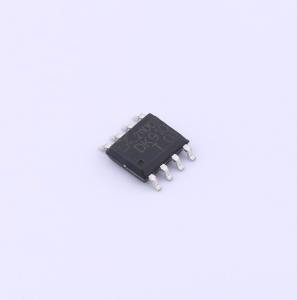

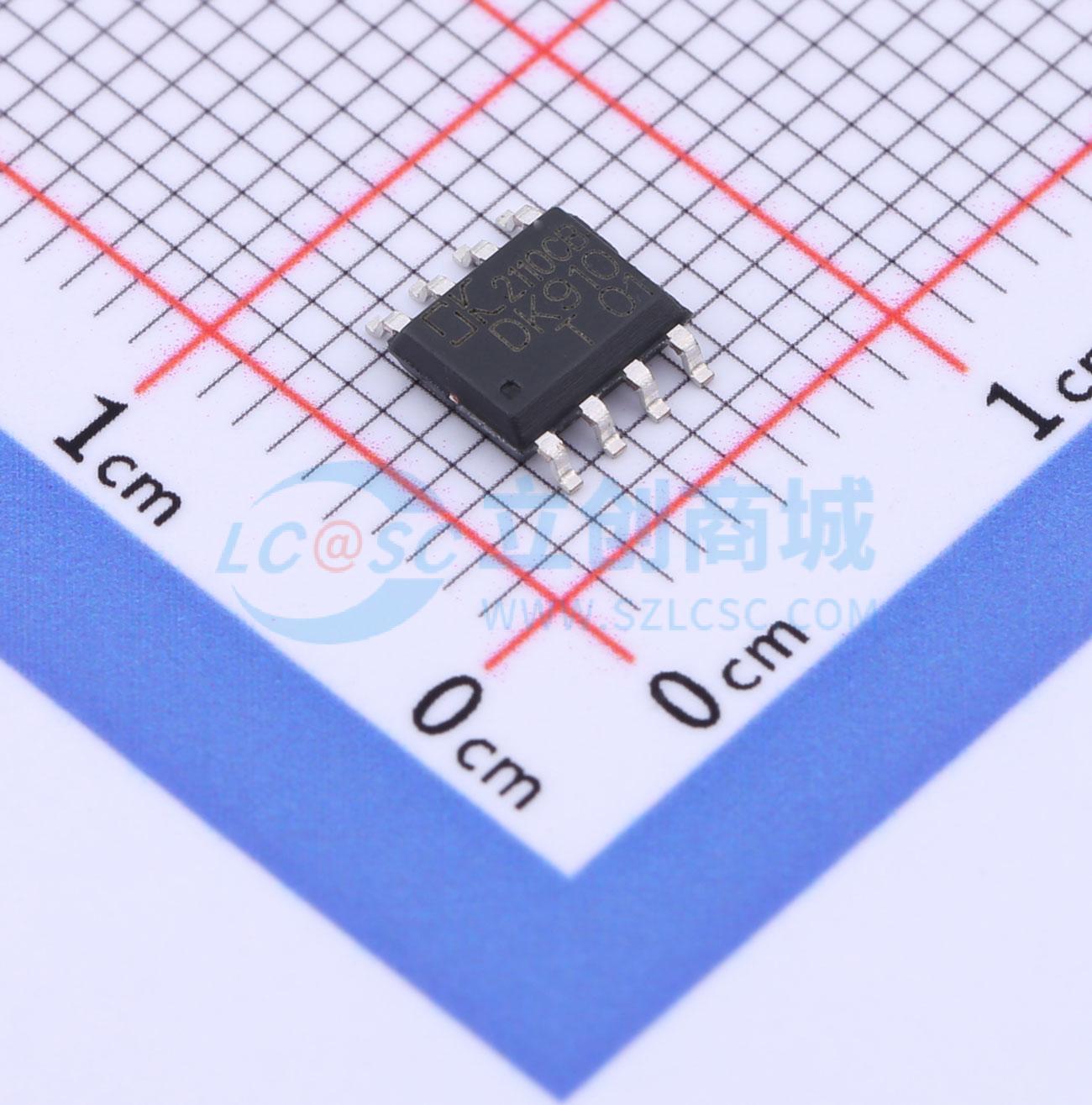

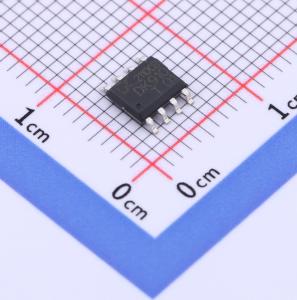

DK910

10W 原边反馈交直流转换芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DK910是一款原边反激式AC-DC开关电源控制芯片，集成了700V高压开关功率管和初级峰值电流检测电路，还包含原边反馈恒流、恒压控制及自供电电路，并具有输出线缆补偿功能。采用高集成度的CMOS电路设计，外围元件极少，变压器设计简单，隔离输出电路的变压器只需要两个绕组。主要应用于8-10W原边反馈适配器，充电器，恒压精度可达到+/-3%。
品牌名称: DK(东科半导体)
商品型号: DK910
商品编号: C3010423
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

	属性	参数值
	晶体管耐压	700V
	拓扑结构	反激式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-25℃~+135℃
	反馈方式	原边反馈

商品概述

DK910是一款原边反激式AC-DC开关电源控制芯片，集成了700V高压开关功率管和初级峰值电流检测电路，还包含原边反馈恒流、恒压控制及自供电电路，并具有输出线缆补偿功能。采用高集成度的CMOS电路设计，外围元件极少，变压器设计简单，隔离输出电路的变压器只需要两个绕组。主要应用于8 - 10W原边反馈适配器，充电器，恒压精度可达到+/-3%。

商品特性

全电压输入85V - 265V，内置700V高压功率管
内部集成了高压恒流启动电路，无需外部启动电阻，专利的原边反馈控制算法，无需辅助绕组
专利的自供电技术，无需外部辅助绕组供电
内置PWM振荡电路，并设有抖频功能，保证了良好的EMC特性
±3%恒压电压精度，±6%恒流精度
过温、过流、过压以及输出短路保护
4KV防静电ESD测试

应用领域

LED电源
电源适配器
电磁炉、空调、DVD、机顶盒等小家电产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	4.3V~5.5V
	开关频率	16kHz~80kHz
	耗散功率(Pd)	800mW
