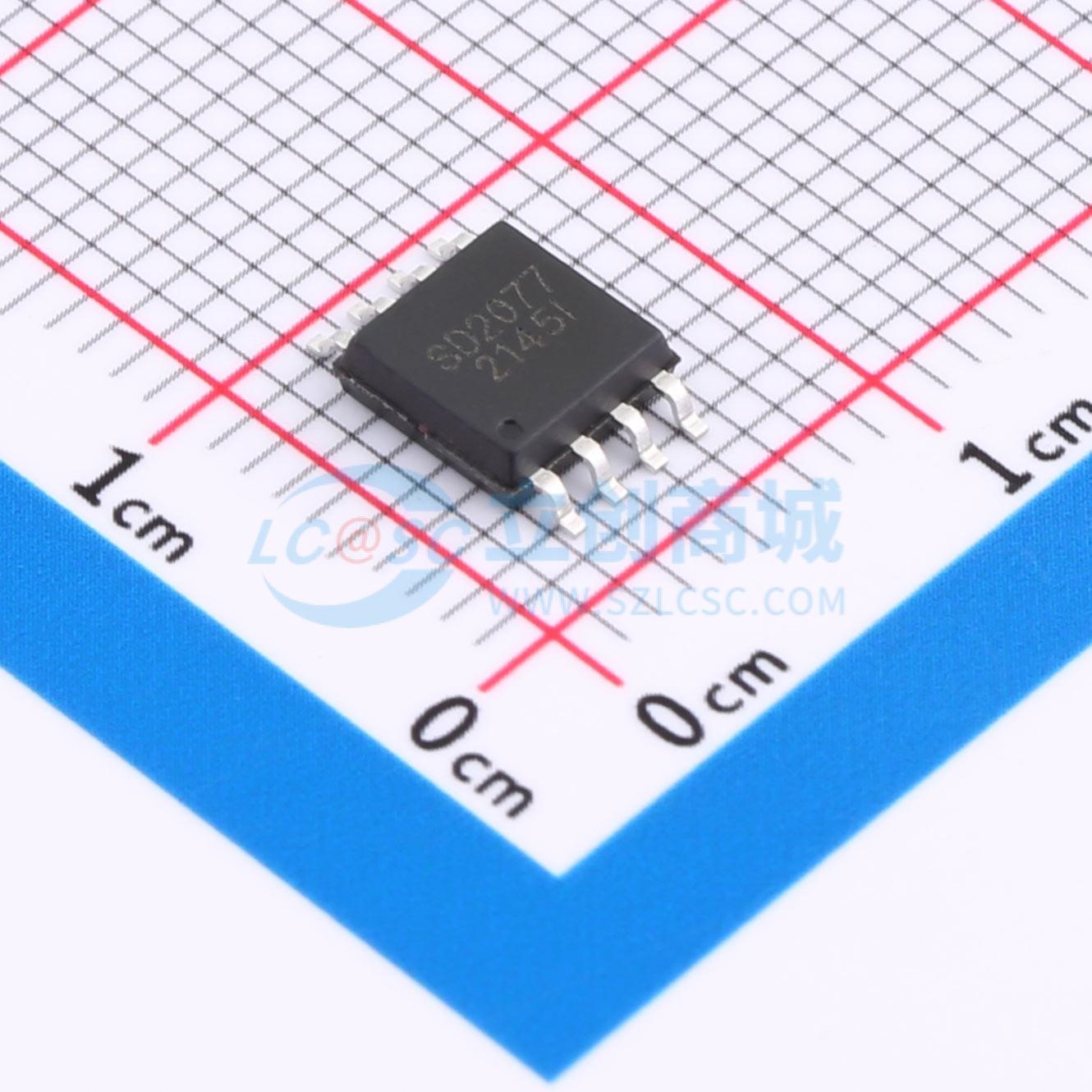

温馨提醒：图片仅供参考，商品以实物为准
SD2077
SD2077
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可替代型号为SD3077；IIC接口，内置晶振常温±30PPM，管脚全兼容8010，SD3077
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD2077
- 商品编号
- C3010039
- 商品封装
- SOP-8-208mil
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 1.8V~5.5V | |
| 工作电流 | 1.2uA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 内置 | |
| 闹钟输出 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 1.2uA |
商品概述
SD2077是一款内置晶体的CMOS型实时时钟，通过两线与CPU相连，能够向CPU串行传输时钟和日历数据。 SD2077采用双电源系统。当主电源降至指定值或从低功耗状态恢复时，系统可在主电源和电池之间自动切换。 SD2077可产生各种长时间（一年）的周期性中断时钟脉冲，还能按年、月、日、星期、时、分、秒设置三个闹钟中断。它还为外部MCU提供可选的32.768KHz~1Hz时钟输出。该产品集成了时间微调电路，可根据CPU信号调整晶体振荡器频率的误差，从而更精确地调整时钟。SD2077内置了12字节通用SRAM。
商品特性
- 工作电压范围：1.8V~5.5V。
- 低功耗：3.0V时典型值为1.2uA。
- 快速（400kHz）I²C接口。
- 高频率精度：A级在25℃时<±10 ppm；B级<±30ppm；C级<±50ppm。
- 实时时钟可对秒、分、时、日、日期、月和年进行计数，并具备闰年补偿功能，有效期至2100年。
- 年、月、日、星期、时、分、秒闹钟。
- 可编程方波输出：32768hz、4096hz...1hz..1/16hz。
- 8位倒计时定时器，可选4种时钟源（4096HZ、64HZ、1HZ、1/60HZ）
- 高精度时间微调电路。
- 可选择12小时/24小时时间显示。
- 内置12字节通用SRAM用于系统数据备份。
- CMOS逻辑
- 符合ROHS标准。
- 封装：SOP8（150mil或208mil）
