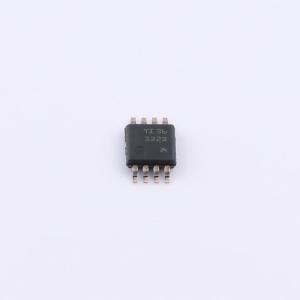

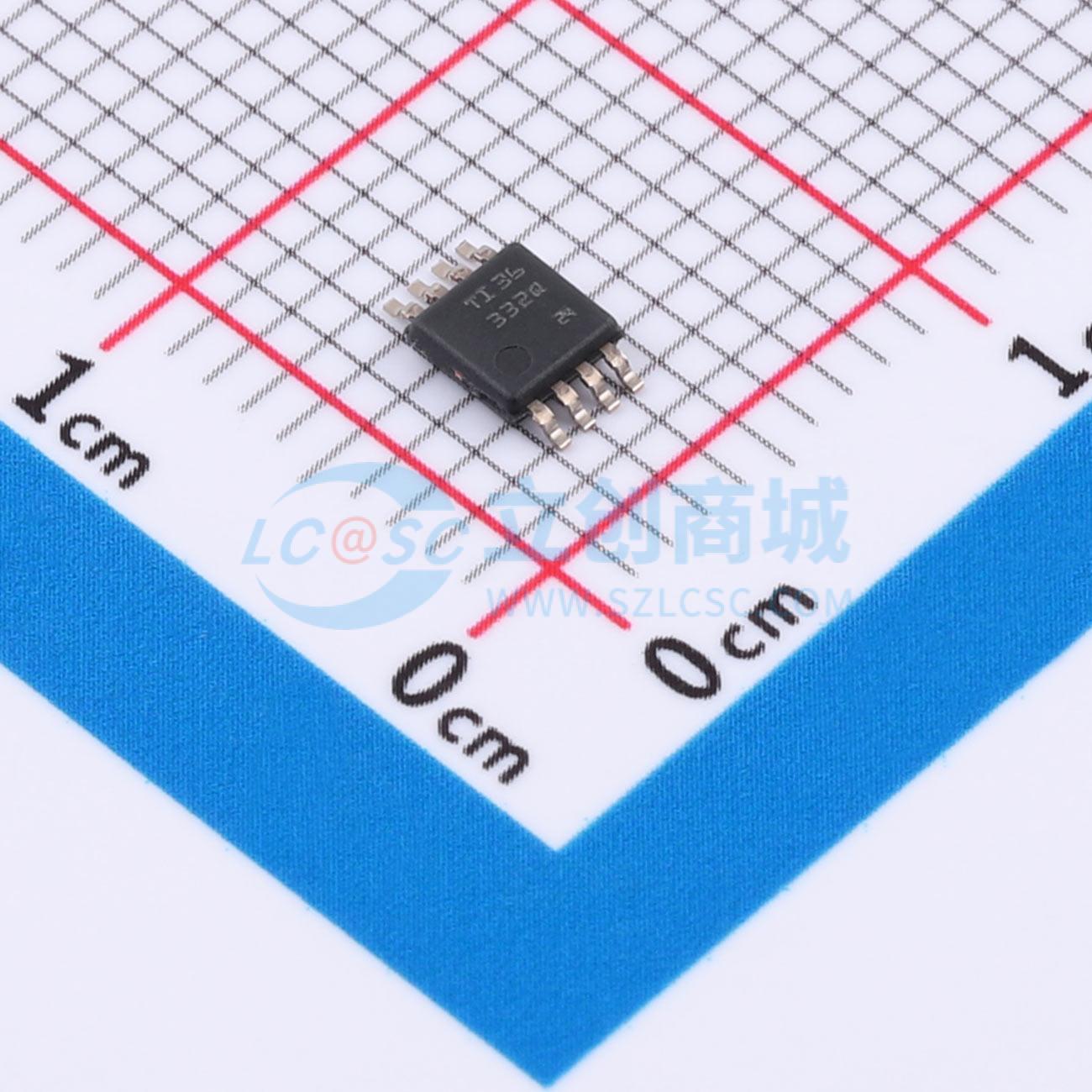

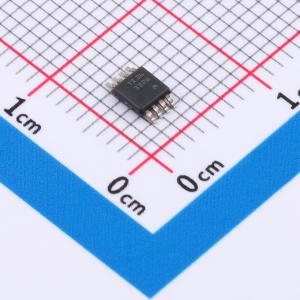

UCC27332QDGNRQ1

具有 -5V 输入能力、适用于汽车应用的 20V、9A 单通道低侧栅极驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是单通道、高速、低端栅极驱动器，能够有效驱动MOSFET和GaN功率开关。典型峰值驱动强度为9A，可减少功率开关的上升和下降时间，降低开关损耗并提高效率。小传播延迟通过改善系统的死区时间优化、脉冲宽度利用率、控制环路响应和瞬态性能，产生更好的功率级效率。可处理输入上的 -5V，提高了具有适度接地反弹的系统的稳健性
品牌名称: TI(德州仪器)
商品型号: UCC27332QDGNRQ1
商品编号: C33328035
商品封装: HVSSOP-8
包装方式: 编带
商品毛重: 0.082333克(g)

商品参数

商品概述

UCC27332-Q1 是一款单通道、高速、低侧栅极驱动器，能够有效地驱动 MOSFET 和 GaN 开关管。UCC27332-Q1 的典型峰值驱动强度为 9A，这有助于缩短开关管的上升和下降时间、降低开关损耗并提高效率。UCC27332-Q1 器件的短传播延迟可改善系统的死区优化、控制环路响应，提高脉宽利用率和瞬态性能，从而提高功率级效率。UCC27332-Q1 可以在输入端处理 –5V 的电压，通过平缓的接地反弹提高系统稳健性。独立的使能信号支持在不依赖主控制逻辑的情况下对功率级进行控制。如果在系统中检测到故障，栅极驱动器可以快速关断功率级（需要关断动力总成）。使能功能还可提高系统稳健性。许多高频开关电源在电源器件的栅极都存在高频噪音，这种噪音会进入栅极驱动器的输出引脚，造成驱动器故障。UCC27332-Q1 具有瞬态反向电流和反向电压功能，因此在上述情况下具有优异的性能。如果 VDD 电压低于指定的上电复位阈值，强大的内部下拉 MOSFET 可使输出保持低电平。此有源下拉特性可进一步改善系统稳健性。小型 3mm×3mm MSOP 封装可优化栅极驱动器放置并改进布局。

商品特性

符合汽车应用要求
符合AEC-Q100标准
器件温度等级1:环境工作温度范围为–40℃ 至 +125℃
器件HBM ESD分类等级H2
器件CDM ESD分类等级C4B
业界通用引脚排列
典型的9A灌电流、9A拉电流输出
输入引脚可承受高达 -5V 的电压
最大VDD电压:20V
宽VDD工作范围为 4.5V 至 18V
采用3mm x 3mm MSOP8 封装
典型值为25ns的传播延迟
TTL 兼容输入阈值
工作结温范围:–40℃ 至 125℃

应用领域

汽车直流/直流转换器
车载充电器 (OBC)
电信开关模式电源
功率因数校正 (PFC) 电路
太阳能电源
电机驱动器
高频线路驱动器
脉冲变压器驱动器
高功率缓冲器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	9A
	拉电流(IOH)	9A
	工作电压	4.5V~18V
	上升时间(tr)	30ns

	属性	参数值
	下降时间(tf)	28ns
	传播延迟 tpLH	60ns
	传播延迟 tpHL	65ns
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.6V
	输入低电平(VIL)	1.5V
	静态电流(Iq)	380uA
	功能特性	使能关断
