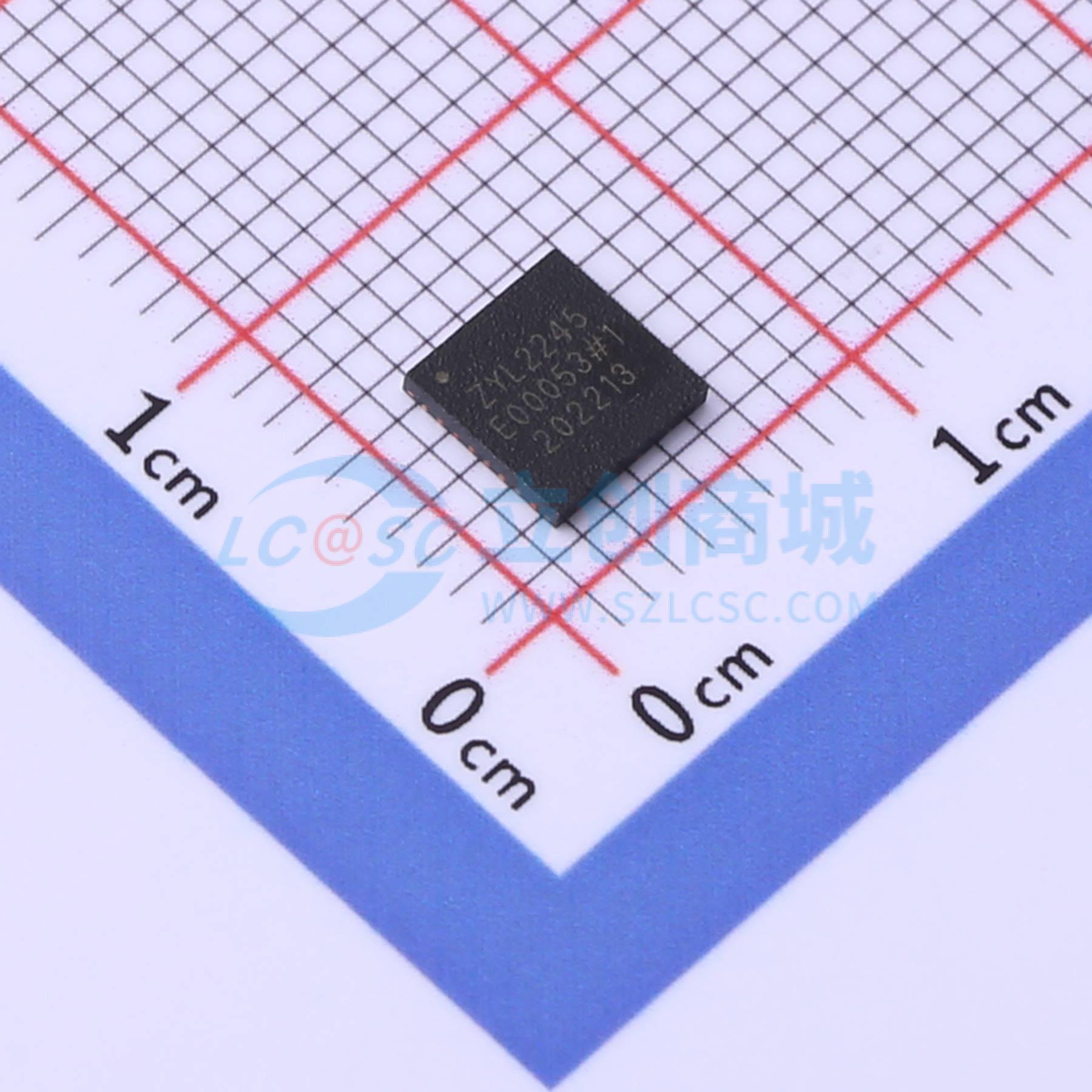

温馨提醒：图片仅供参考，商品以实物为准

ZYL2245

14bit 10MSPS 3V/1.8V单通道ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单电源供电：1.8V或3V，低功耗，CMOS输出，支持内置或外置参考电压源，32引脚QFN封装。
品牌名称: ZYMICRO(智毅)
商品型号: ZYL2245
商品编号: C3008611
商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	时钟/振荡器	-
	时钟频率(fc)	10MHz；1MHz~10MHz
	基准电压源	内置；外置
	基准电压源温漂	-
	可变增益	-
	温度传感器	-
	ADC架构	-
	数据速率	-
	静态电流	18mA
	全量程范围(FSR)	-

商品概述

ZYL2245是一款单通道、14位10MSPS低噪声模数转换器（ADC），旨在支持需要高性能、低噪声、低成本、小尺寸、多功能的数据采集和通信应用。支持3V或1.8V两种电源模式。这款双通道ADC内核采用差分、多级流水线结构，集成了输出纠错逻辑，集成内置基准源，支持引入外置基准源作为ADC的基准电压。 ADC输出数据可以直接送至CMOS驱动电路。芯片模式设置与控制通过并行接口来完成。采用32引脚QFN封装，额定温度为 -40 °C至85 °C工业温。

商品特性

单电源供电：1.8V或3V
低功耗：32mW（电源电压1.8V），54mW（电源电压3.0V）
信噪比(SNR)：75dBFS(5MHz Fin、10MSPS)
无杂散动态范围(SFDR)：95dBFs(5MHz Fin、10MSPS)
采样频率可以低至1MSPS
CMOS输出
并口配置模式
32引脚（5mm×5mm）QFN封装
支持内置或外置参考电压源

应用领域

通信
便携式医学成像
多通道数据采集

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	10MHz
	通道数	1
	工作电压	1.75V~3.4V
	接口类型	并行
	差分输入	是
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	信噪比	75dB
