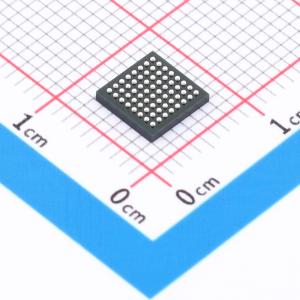

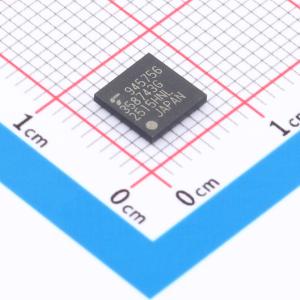

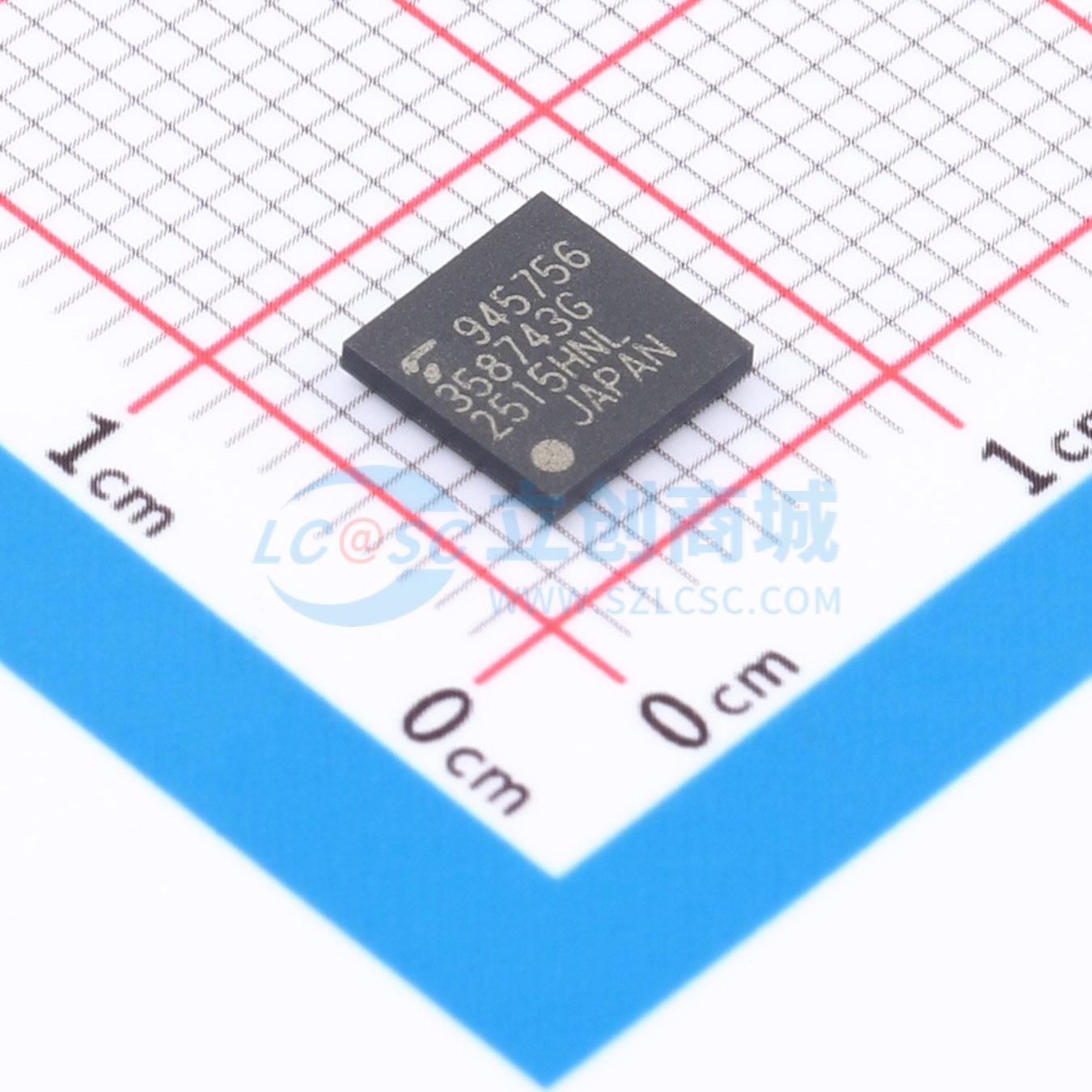

温馨提醒：图片仅供参考，商品以实物为准
TC358743XBG(EL,NOK
CMOS数字集成电路，HDMI到MIPI CSI-2桥接设备，硅单片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC358743XBG(EL,NOK
- 商品编号
- C3008606
- 商品封装
- BGA-64
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 桥接器/转换器 | |
| 数据接口 | I2S；I2C | |
| 数据速率 | 1Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V；3.135V~3.465V；2.25V~2.75V；1.15V~1.25V；1.65V~3.6V；1.1V~1.3V；1.1V~1.3V | |
| 工作温度 | -30℃~+70℃@(Ta) | |
| 功能特性 | 内置锁相环 |
商品概述
HDMI-RX 至 MIPI CSI-2-TX 是一款桥接器件，可将 HDMI 流转换为 MIPI CSI-2 TX。当前及下一代应用处理器和基带芯片设计时，除用于摄像机输入的 CSI-2 接口外，通常不包含视频流输入端口。智能手机处理器正被用于多种需要视频输入的应用中。TC358743XBG 接收 HDMI 输入并将其转换为类似摄像机输入的 CSI-2 信号。封装为 P-TFBGA64-0606-0.65-001，典型重量为 76 mg。
商品特性
- HDMI-RX 接口：支持 HDMI 1.4，视频格式支持最高 1080P @60fps，包括 RGB、YCbCr444（24-bpp @60fps）和 YCbCr422（24-bpp @60fps）。音频支持：内部音频 PLL 可跟踪 ACR 数据包传输的 N/CTS 值。支持 3D。支持 HDCP（可选）。支持 DDC 和 EDID，包括版本 A 修订版 1、前 128 字节、首个 CEA 扩展版本 3 以及嵌入式 1K 字节 SRAM。最大 HDMI 时钟速度为 165 MHz。不支持音频回传通道和 HDMI 以太网通道。
- CSI-2 TX 接口：符合 MIPI CSI-2 规范，每数据通道支持高达 1 Gbps 速率，视频、音频和信息帧数据可通过 MIPI CSI-2 传输，支持最多 4 个数据通道。
- I2C 从机接口：支持普通模式、快速模式和超快速模式，用于配置所有内部寄存器。
- 音频输出接口：提供 I2S 或 TDM 音频接口。I2S 接口：单数据通道用于立体声数据，仅支持主时钟模式，支持 16、18、20 或 24 位数据，支持左对齐或右对齐，仅支持 32 位宽时隙，输出音频过采样时钟。TDM 接口：固定为 8 通道，仅支持 32 位宽时隙，仅支持主时钟模式，支持 16、18、20 或 24 位 PCM 音频数据字，输出音频过采样时钟。
- 红外：支持 NEC 红外协议。
- 系统：内部核心有两个电源域，VDDC1 为常开电源域，VDDC2 可在深度睡眠模式下关闭。
- 电源输入：核心和 MIPI D-PHY 为 1.2 V，I/O 为 1.8V ~ 3.3 V，HDMI 为 3.3 V，APLL 为 3.3 V/2.5 V。
- 典型工作功耗：720P 为 0.48 W，1080P @30fps 为 0.48 W，1080P @60fps 为 0.54 W。
