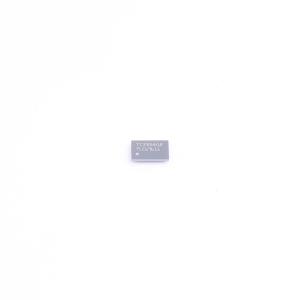

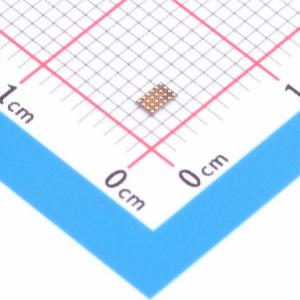

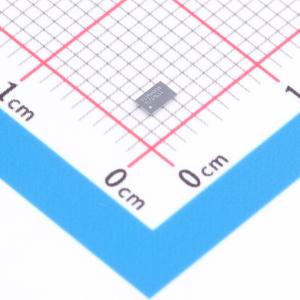

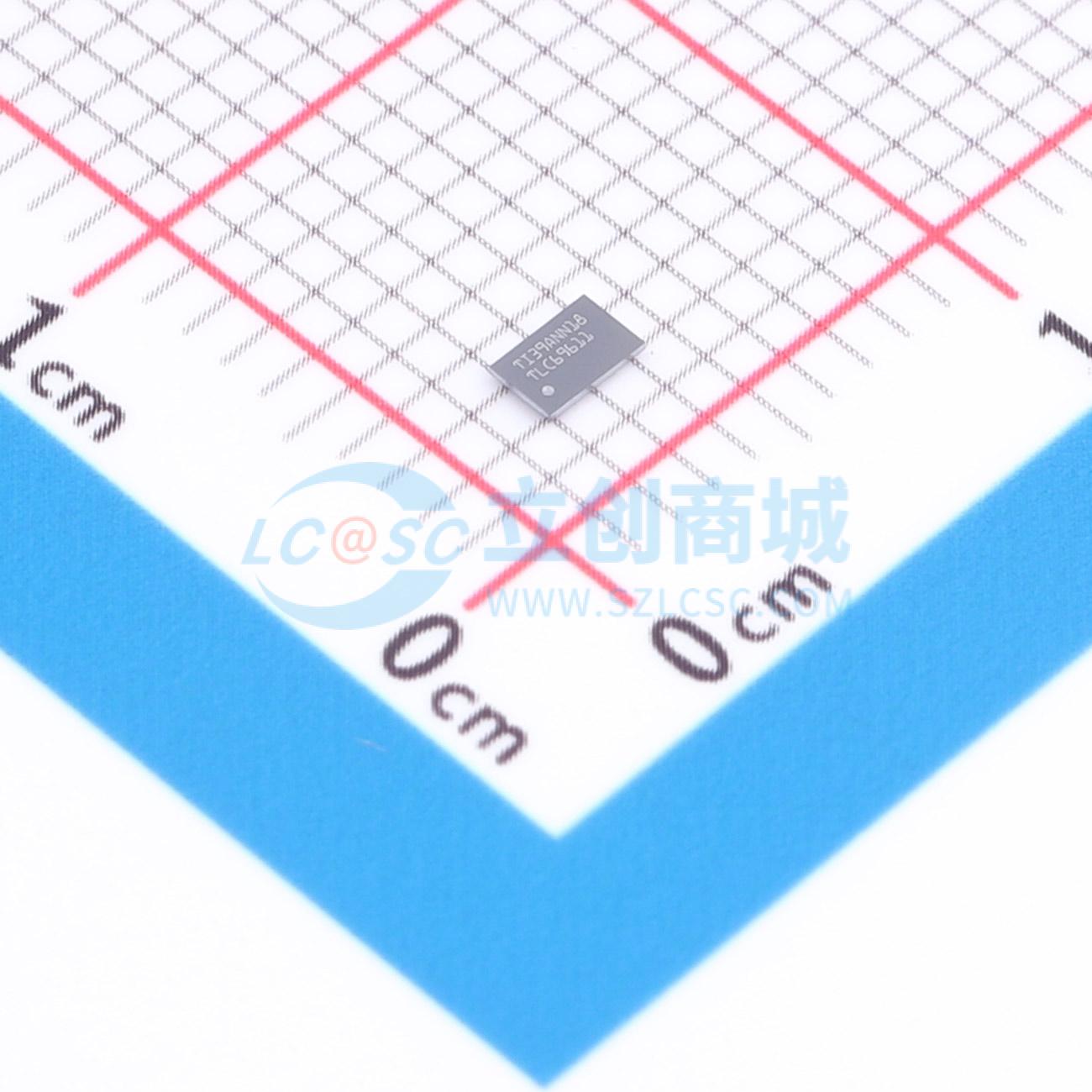

TLC69611YBHR

TLC696x1 是一款16通道恒流吸流驱动器。每颗器件集成16个带亮度存储SRAM的恒流吸流通道。器件通过两线串行接口以菊链拓扑互连，最多可支持1024颗器件，实现16000个局域调光分区。为优化系统效率，器件配备自适应裕压控制方案，可直接控制DC/DC。仅需要将串行链中最后一颗器件的FB引脚连接到DC/DC，即可实现简化的系统布局。器件还集成了最低亮度更新延迟、黑场插入和VRR功能，以提升显示质量。TLC696x1具备三个错误标志:LED开路检测(LOD)、LED短路检测(LSD)和热关断检测(TSD)用于诊断。器件提供两种回读选项，包括UART/INT和SOUT/CLK_O，可通过寄存器编程配置。

• 工作电压VCC范围为 3V 至 5.5V
• 集成16个高精度恒流吸流通道
• 不同型号对应不同最大输出参数:TLC69601为30mA / 20V；TLC69611为60mA / 20V；TLC69651为30mA / 50V；TLC69661为60mA / 50V
• 器件间误差典型值±2%；通道间误差典型值±2%
• 支持灵活的调光控制
• 全局8位最大电流(MC)设置
• 亮度分辨率最高可达15位
• 支持PWM / 混合控制模式
• 配备高速菊链接口
• I/O电压兼容1.8V / 3.3V
• 数据传输速率最高可达20MHz
• 集成自适应裕压控制(AHVC)，实现高系统效率
• 器件功耗极低:待机模式下ICC ≤ 200μA；正常模式下ICC ≤ 3.5mA
• 支持EMI性能增强
• 可编程接口驱动能力
• 集成4种移相方案
• 可提升显示质量
• 最低亮度更新延迟
• 可编程黑场插入
• 支持无闪烁可变刷新率(VRR)
• 支持诊断功能:可对每个分区进行LED开路/短路检测，支持器件热关断检测
• 提供多种诊断报告接口选项:支持UART和中断引脚(INT)；支持CLK_O和SOUT两线输出

• LCD局域调光背光
• 电视
• 显示器
• 笔记本电脑
• 平板电脑
