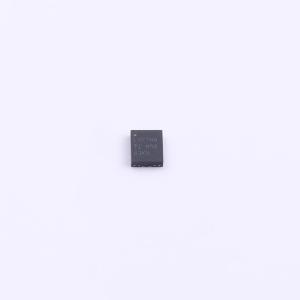

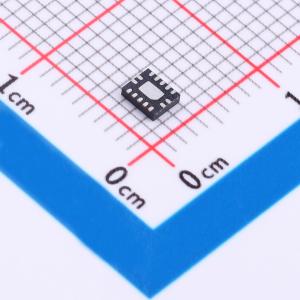

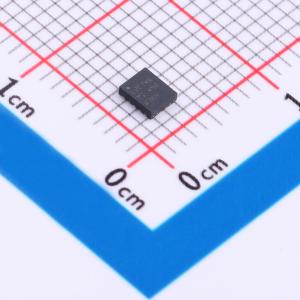

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC74ABQAR
SN74LVC74ABQAR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 在一个器件中便捷地集成了两个正边沿触发式D型触发器。SN54LVC74A可在2.7V至3.6V VCC下运行，SN74LVC74A可在1.65V至3.6V VCC下运行。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC74ABQAR
- 商品编号
- C33232537
- 商品封装
- WQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~3.6V | |
| 时钟频率(fc) | 100MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 5.2ns@3.3V,50pF | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 3ns | |
| 保持时间 | 1ns |
商品概述
SNx4LVC74A是具有清零和预设功能的双通道正边沿触发式D型触发器SNx4LVC74A 器件在一个器件中集成了两个正边沿触发式 D 型触发器SN54LVC74A 可在 2.7V 至 3.6V VCC 下运行，SN74LVC74A 可在 1.65V 至 3.6V VCC 下运行
商品特性
- 工作电压范围为1.65V至3.6V
- 输入电压高达5.5V
- 3.3V时，tpd最大值为5.2ns
- VOLP（输出接地反弹）典型值<0.8V (VCC=3.3V, TA=25℃)
- VOH（输出VOH下冲）典型值>2V(VCC=3.3V、TA=25℃)
- 闩锁性能超过250mA，符合JESD 17规范
- ESD保护性能超过JESD 22规范要求
- 2000V人体放电模型(A114-A)
- 1000V充电器件模型 (C101)
应用领域
- 服务器
- 医疗、保健与健身
- 电信基础设施
- 电视、机顶盒和音频
- 测试和测量
- 工业运输
- 无线基础设施
- 企业交换
- 电机驱动器
- 工厂自动化与控制
