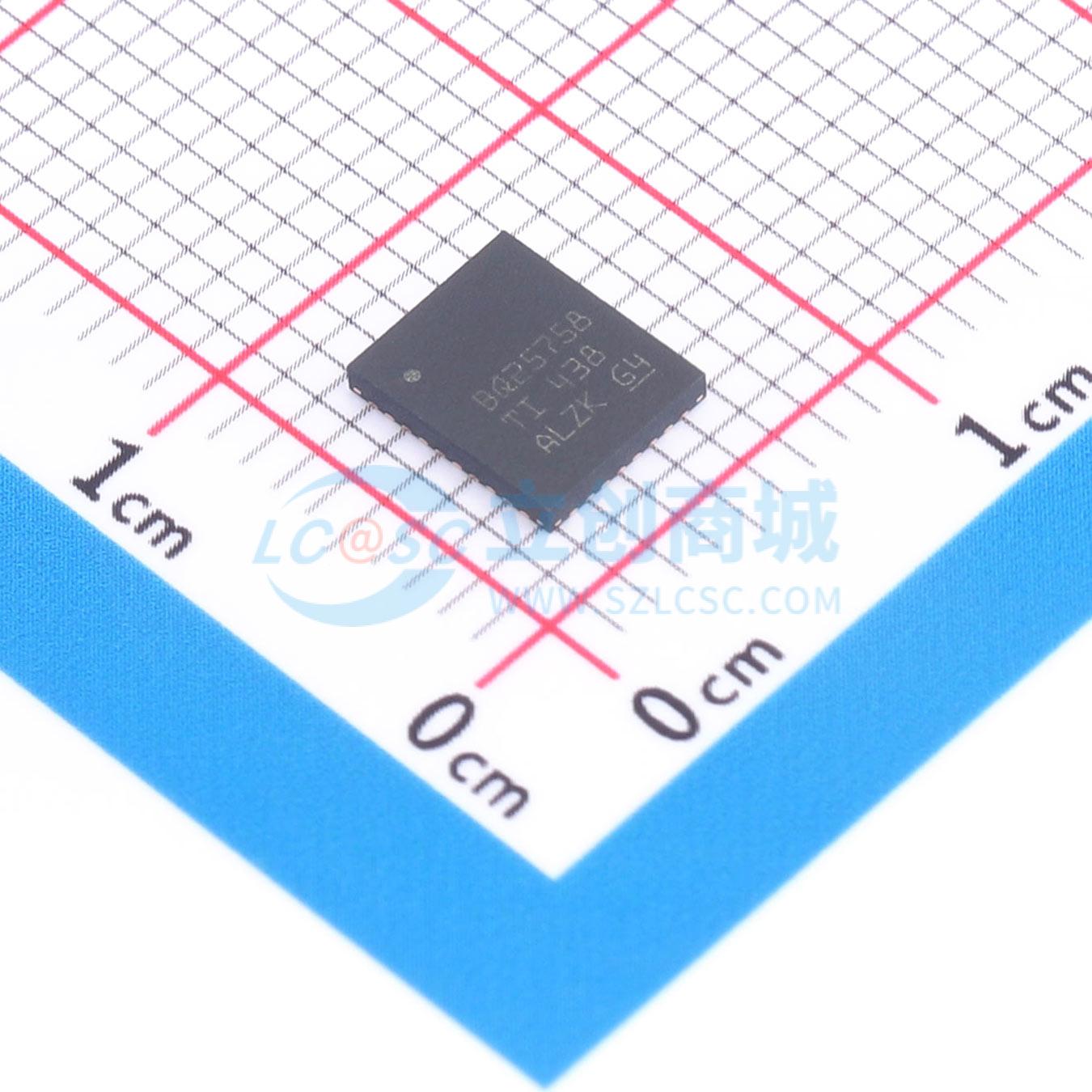

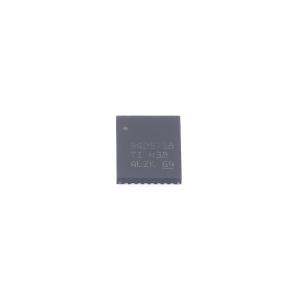

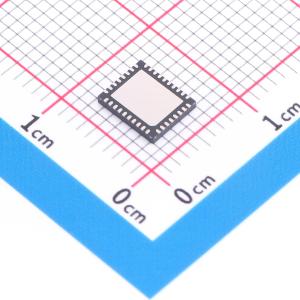

BQ25758RRVR

升降压型 4.2V~60V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是一款宽输入电压、双向开关模式降压/升压控制器。该器件可通过输出CC-CV控制在宽电压范围内实现高效的电源转换。该器件集成了降压/升压转换器的所有环路补偿功能，因此可提供易于使用的高密度解决方案。在反向模式下，该器件从输出电源获取电力，并通过添加的恒定电流环路调节输入端子电压来实现保护。除了I²C主机控制模式，该器件还支持可编程硬件限制。输入电流和输出电流调节目标可以分别通过IIN和IOUT引脚上的单个电阻器来设置。默认情况下，该器件编程为提供5V输出，并且目标输出电压可以通过VOUT_REG寄存器位进行调整。
品牌名称: TI(德州仪器)
商品型号: BQ25758RRVR
商品编号: C33222334
商品封装: VQFN-36-EP(5x6)
包装方式: 编带
商品毛重: 0.31175克(g)

商品参数

商品概述

BQ25758 是一款宽输入电压、双向开关模式降压/升压控制器。该器件可通过输出 CC-CV 控制在宽电压范围内实现高效的电源转换。该器件集成了降压/升压转换器的所有环路补偿功能，因此可提供易于使用的高密度解决方案。在反向模式下，该器件从输出电源获取电力，并通过添加的恒定电流环路调节输入端子电压来实现保护。除了 I2C 主机控制模式，该器件还支持可编程硬件限制。输入电流和输出电流调节目标可以分别通过 IIN 和 IOUT 引脚上的单个电阻器来设置。默认情况下，该器件编程为提供 5V 输出，并且目标输出电压可以通过 VOUT_REG 寄存器位进行调整。

商品特性

宽输入电压工作范围：4.2V 至 60V
具有 NFET 驱动器的同步降压/升压直流/直流控制器
可调节开关频率范围：200kHz 至 600kHz
可选择与外部时钟同步
带有软启动的集成环路补偿
可选 PFM 运行模式，用于提高轻负载效率（PFM 或强制 PWM 选项）
可选栅极驱动器电源输入，可提高效率
支持正向和反向功率方向的 USB-PD 扩展功率范围 (EPR)
可调输入和输出电压调节范围为 3.3V 至 60V，步长为 20mV
使用 5mΩ 电阻器实现可调输入和输出电流调节（RAC_SNS、ROUT_SNS），范围为 400mA 至 20A，步长为 50mA
旁路模式可在 VOUT = VAC 时实现最高效率
仅降压模式高精度
±2% 输出电压调节
±3% 输出电流调节
±2% 输入电压调节
输入电流调节范围为 ±3%

应用领域

集线站
显示器
USB-PD EPR（扩展功率范围）降压/升压和仅降压操作

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4.2V~60V
	输出电压	3.3V~60V
	开关频率	200kHz~600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	外置
	输出类型	可调
