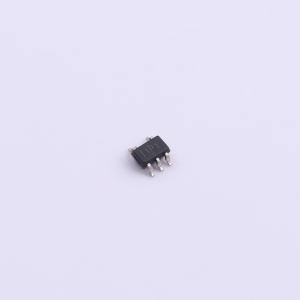

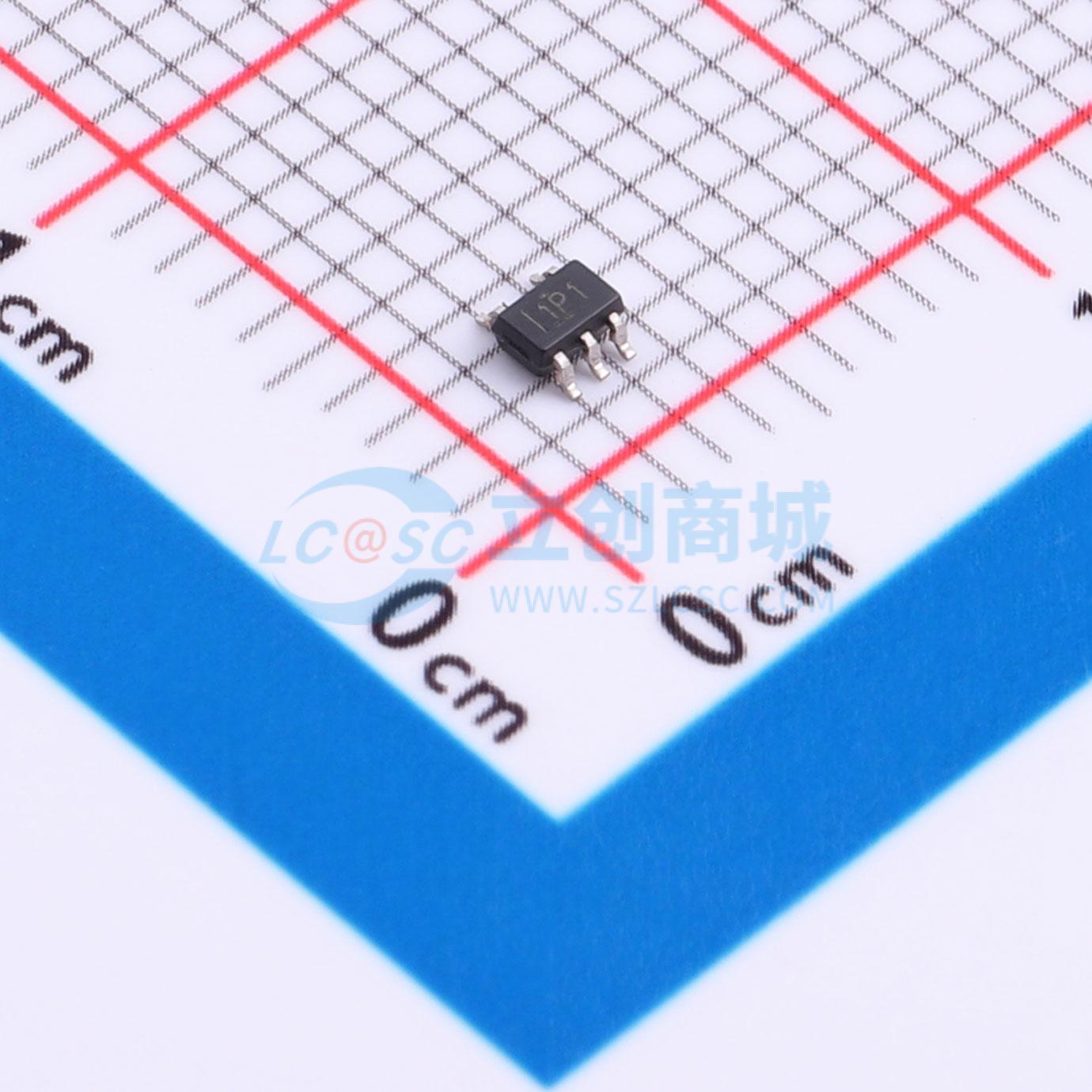

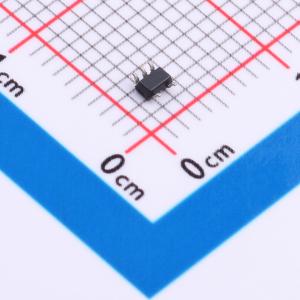

OPA310QDCKRQ1
具有关断功能的汽车级高输出电流、5V、RRIO、3MHz运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 运算放大器包括单通道、双通道和四通道低压高输出电流运算放大器，具有轨到轨输入和输出摆幅功能。具有非常快的关断响应，启用时间通常为0.9us，当应用涉及放大器信号链的占空比时，可以节省功耗。具有强大的ESD性能和失效防护输入ESD结构，输入端与正电源轨之间无二极管连接。提供电源板、标准、小型封装等型号，并具有内部电流限制保护和热关断保护功能，可在以高输出电流运行时实现更高的稳健性
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA310QDCKRQ1
- 商品编号
- C33182272
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 25pA | |
| 输入电压噪声密度(eN) | 16nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 165uA | |
| 输出电流 | 150mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~2.75V |
商品概述
OPAx310-Q1 系列运算放大器包括单通道 (OPA310-Q1)、双通道 (OPA2310-Q1) 和四通道 (OPA4310-Q1) 低压（1.5V至5.5V）高输出电流运算放大器，具有轨到轨输入和输出摆幅功能。OPA310S-Q1 型号还具有非常快的关断响应，启用时间通常为 0.9μs，当应用涉及放大器信号链的占空比时，可以节省功耗。OPAx310-Q1 系列具有强大的 ESD 性能和失效防护输入 ESD 结构，输入端与正电源轨之间无二极管连接。OPAx310-Q1 提供多种封装型号，并具有内部电流限制保护和热关断保护功能，可在以高输出电流运行时实现更高的稳健性。OPAx310-Q1 的摆幅非常接近电源轨，并且在 5.5V 电源电压下的整个温度范围内短路电流最小为 75mA。通过仔细并联连接多个运算放大器，可以提高输出电流能力。OPAx310-Q1 器件非常适合 LED 驱动器和其他高电流应用，也可用作基准缓冲器、保护放大器或分立式 LDO。OPAx310-Q1 系列的可靠设计有助于简化电路设计。这些运算放大器集成了RFI和EMI抑制滤波器，在输入过驱条件下不会出现相位反转。这些器件还提供出色的交流性能，增益带宽为 3MHz，无持续振荡时的容性负载高达250pF，使设计人员能够实现更高的性能和更低的功耗。
商品特性
- 高输出电流: 5.5V 时 I_SC 典型值为 ±150 mA
- 从关断状态快速使能:典型值 0.9μs
- 宽工作电源电压:1.5V至5.5V
- 低输入失调电压: ±250μV (典型值)
- 失效防护输入:输入端与 V+ 之间没有二极管
- 优化的静态电流: 165μA /通道 (典型值)
- 轨至轨输入和输出
- 增益带宽积:5.5V时典型值为3MHz
- 热本底噪声:16nV / √Hz （典型值）
- 单位增益稳定
- 驱动高达 250pF 的电容, 而不会出现持续振荡
- 内置RFI和EMI滤波输入引脚
- 工作温度范围: -40℃ 至 125℃
应用领域
- AEC-Q100 1 级应用
- 牵引逆变器
- 电池管理系统 (BMS)
- 车载充电器 (OBC) 和无线充电器
- HEV/EV直流/直流转换器
- 车身电子装置和照明
- 具有电流检测功能的LED/EML偏置
