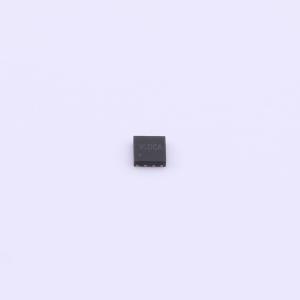

温馨提醒：图片仅供参考，商品以实物为准
SY8003EDFC
降压型 2.7V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SY8003E是一款高效率、高频同步降压DC-DC调节器IC,能够提供高达3A的连续输出电流。其工作输入电压范围为2.7V至5.5V,集成主开关和同步开关,具有1MHz的高开关频率,可最小化外部组件数量。内部软启动限制了浪涌电流,具备hiccup模式保护、低输出电压纹波和小型外部电感器及电容器。该芯片还集成了可靠的短路和过电压保护。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8003EDFC
- 商品编号
- C3003358
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；工作状态指示；打嗝限流 |
商品概述
SY8003E是一款高效率、高频率的同步降压型DC-DC稳压器集成电路，能够提供高达3A的输出电流。该器件在2.7V至5.5V的宽输入电压范围内工作，并集成了导通电阻极低的主开关和同步开关，以最小化导通损耗。1MHz的开关频率有助于实现低输出电压纹波，并减小外部电感器和电容器的尺寸。SY8003E集成了可靠的短路和过压保护功能。
商品特性
- 内部开关（上管/下管）导通电阻低：110mΩ / 80mΩ
- 3A连续负载电流能力
- 2.7V ~ 5.5V输入电压范围
- 1MHz高开关频率，最小化外部元件需求
- 内部软启动限制浪涌电流
- 打嗝模式保护
- 可靠的过压保护：无闩锁保护
- 100%占空比跌落操作
- 仅支持强制PWM模式操作
- 符合RoHS标准且无卤素
- 紧凑型封装：DFN2X2-8
应用领域
- LCD电视
- 机顶盒
- 网络个人电脑
- 迷你笔记本电脑
- 接入点路由器
