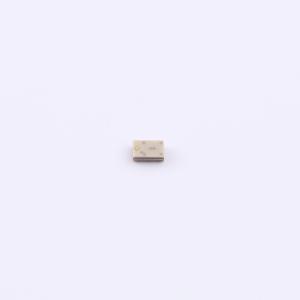

温馨提醒：图片仅供参考，商品以实物为准
B0322J5050AHF
超薄0805巴伦，适用于差分输入输出位置，可实现单端信号到差分端口转换
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- B0322J5050AHF
- 商品编号
- C33167189
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.0311克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率 | 700MHz~2GHz；300MHz~2.2GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 共模抑制比(CMRR) | 15dB | |
| 插入损耗(最大值) | 1.3dB | |
| 相位差 | 180° |
| 属性 | 参数值 | |
|---|---|---|
| 幅度差(最大值) | 1.1dB | |
| 回波损耗(最小值) | 16dB | |
| 工作温度 | -55℃~+140℃ | |
| 长度 | 2.04mm | |
| 宽度 | 1.29mm | |
| 高度 | 0.71mm |
商品概述
B0322J5050AHF是一款薄型超小型平衡 - 不平衡变压器，专为下一代无线芯片组的差分输入和输出位置而设计，采用易于使用的表面贴装封装，覆盖GSM频段。B0322J5050AHF非常适合大批量制造，并且比传统陶瓷和集总元件巴伦具有更高的性能。B0322J5050AHF的不平衡端口阻抗为50Ω，平衡端口阻抗也为50Ω。这种转换使得单端信号能够应用于现代半导体的差分端口。输出端口具有相等的幅度（-3dB）和180度的相位差。B0322J5050AHF采用卷带包装，适用于大批量贴装制造。
