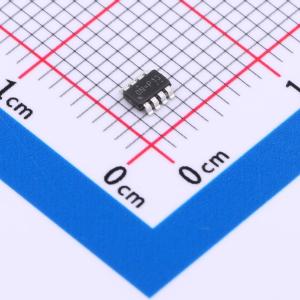

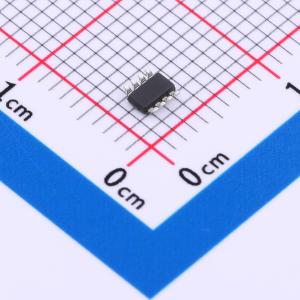

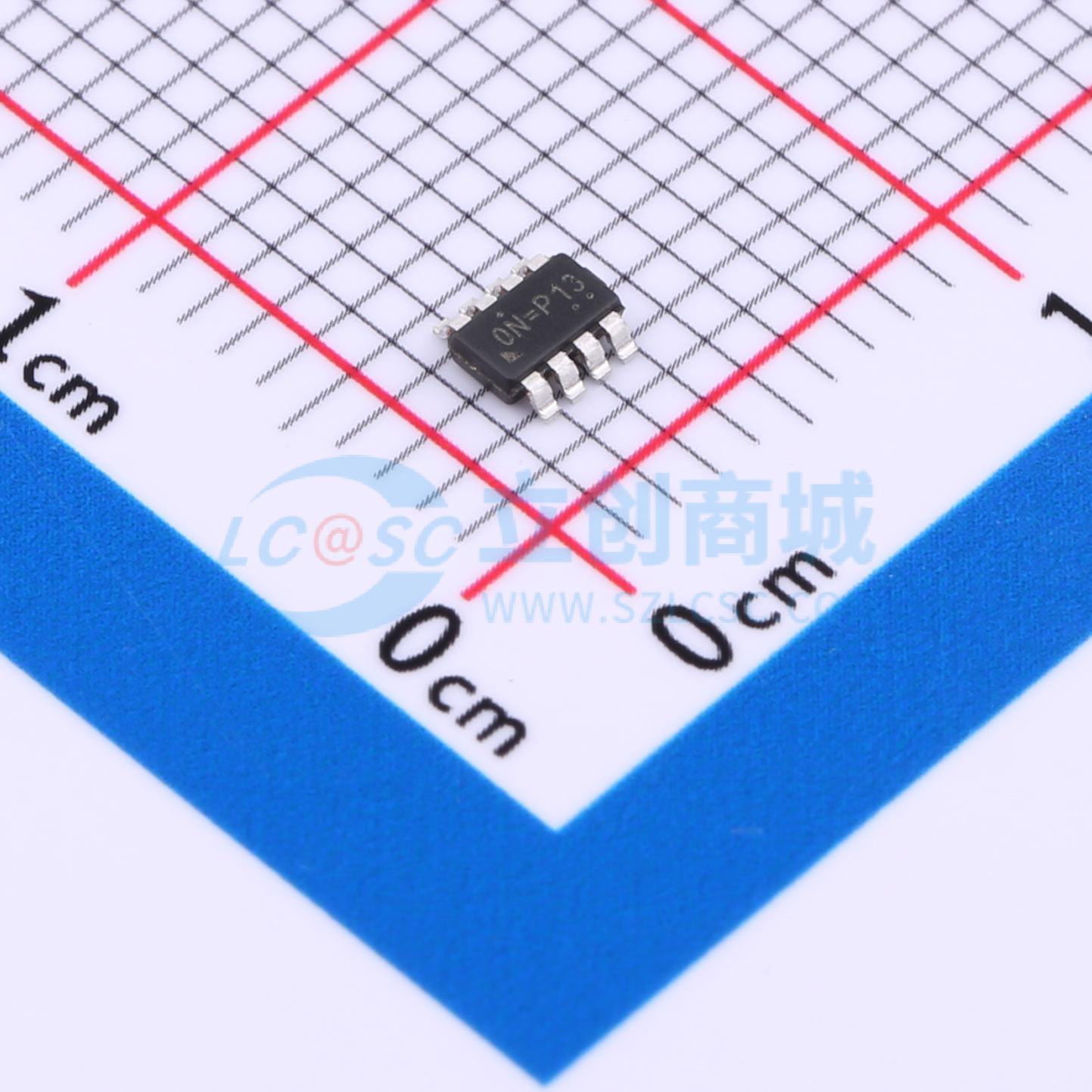

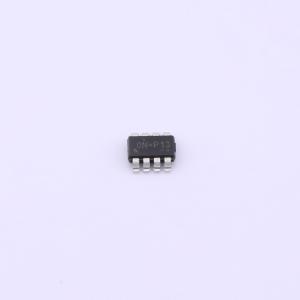

RT5785AGJ8F
2A，6V，1.5MHz，25uA IQ，同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT5785AGJ8F是一款2A输出电流的同步降压转换器,输入电压范围为2.5V至6V,开关频率为1.5MHz,静态电流为25uA。采用ACOT控制架构,具有快速瞬态响应和稳定的小陶瓷输出电容特性。内置低导通电阻的MOSFET,提供多种保护功能,包括短路保护、欠压锁定、过温保护等。封装为TSOT-23-8 (FC)。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT5785AGJ8F
- 商品编号
- C3003189
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 1V | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT5785A是一款高性能、先进恒定导通时间（ACOT™）单片同步降压DC/DC转换器，可在2.5V至6V的输入电源下提供高达2A的输出电流。其专有的ACOT控制架构具有快速瞬态响应特性，使用小型陶瓷输出电容即可稳定工作，无需复杂的外部补偿。由于开关频率恒定为1.5MHz，开关纹波电压可通过小型封装滤波元件轻松平滑；最大占空比为100%，使该器件能够在低压差条件下工作。RT5785A采用内部低导通电阻功率开关和极低的静态电流，在各种应用中均表现出出色的效率和良好的性能。逐周期电流限制可防止输出短路，输入欠压锁定、输出欠压保护和热关断功能确保在所有工作条件下安全平稳运行。RT5785A采用TSOT - 23 - 8（FC）封装。
商品特性
- 极快的瞬态响应
- 稳定的1.5MHz ±200kHz开关频率
- 极低的输入静态电流和关断电流
- 先进的COT控制环路设计
- 针对陶瓷输出电容进行优化
- 2.5V至6V输入电压范围
- 精确的0.6V ±2%电压基准
- 集成100mΩ/60mΩ MOSFET
- 内部可启动至预偏置输出
- 电源正常指示
- 使能控制
- 过流和过温保护
- 带打嗝模式的欠压保护
- 符合RoHS标准且无卤素
