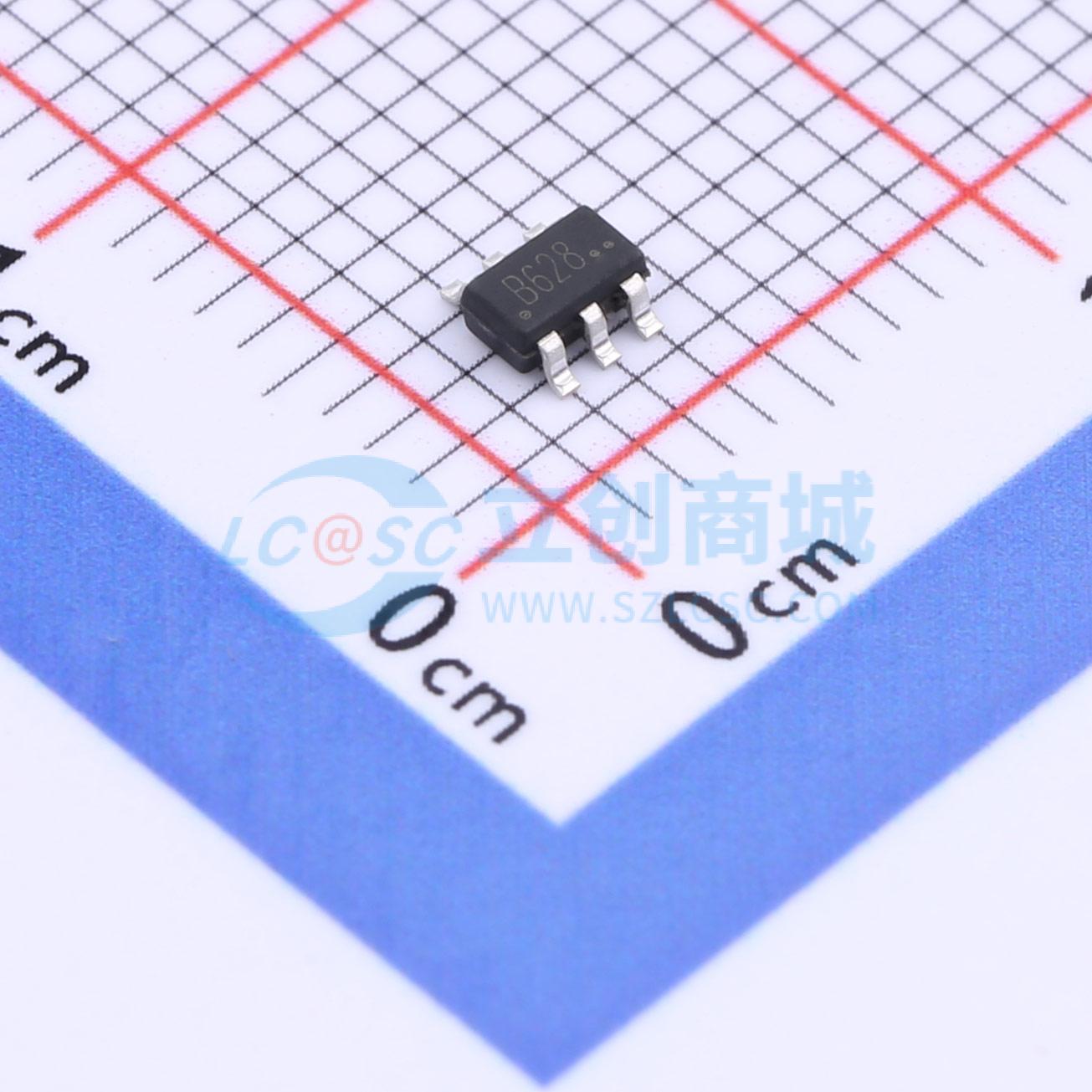

温馨提醒：图片仅供参考，商品以实物为准

TC3608H

停产升压型 2.3V~15V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC3608H. 是一款固定1.2MHz开关频率的电流模式升压型DC-DC转换器。内置80mΩ功率MOSFET,具有高达96%的效率。支持宽输入电压范围（2.3V至15V）,可调输出电压高达24V。具有欠压锁定、过电流保护、过载保护和过热保护功能。
品牌名称: FM(富满)
商品型号: TC3608H
商品编号: C3002521
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.08克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

TC3608H是一款固定1.2MHz开关频率的电流模式升压型DC-DC转换器。内置80mΩ功率场效应管使这个调节器具有高达96%的效率。内部补偿网络也减少了多达6个外部元件。误差信号放大器的同相输入端连接到0.6V精密基准电压，内部软启动功能可以减小瞬间突增电流。 TC3608H轻载时可自动进入脉冲频率调制模式，减小功耗；TC3608H有欠压锁定，过电流保护，过载保护，以及过热保护等功能。 TC3608H封装为SOT23 - 6，在应用中节省了PCB空间。

商品特性

可调输出电压高达24V
内部固定的脉宽调制频率：1.2MHz
精准反馈参考电压：0.6V（±2.5%）
内部集成80mΩ功率MOSFET
宽输入电压：2.3V to 15V
效率高达96%
封装：SOT23 - 6

应用领域

机顶盒
手持设备
LED显示屏
便携式产品
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~15V
	输出电压	600mV~24V
	输出电流	-
	开关频率	1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
