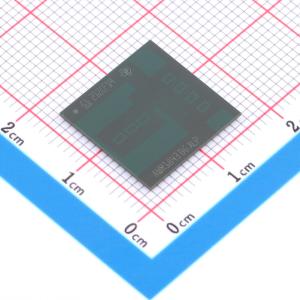

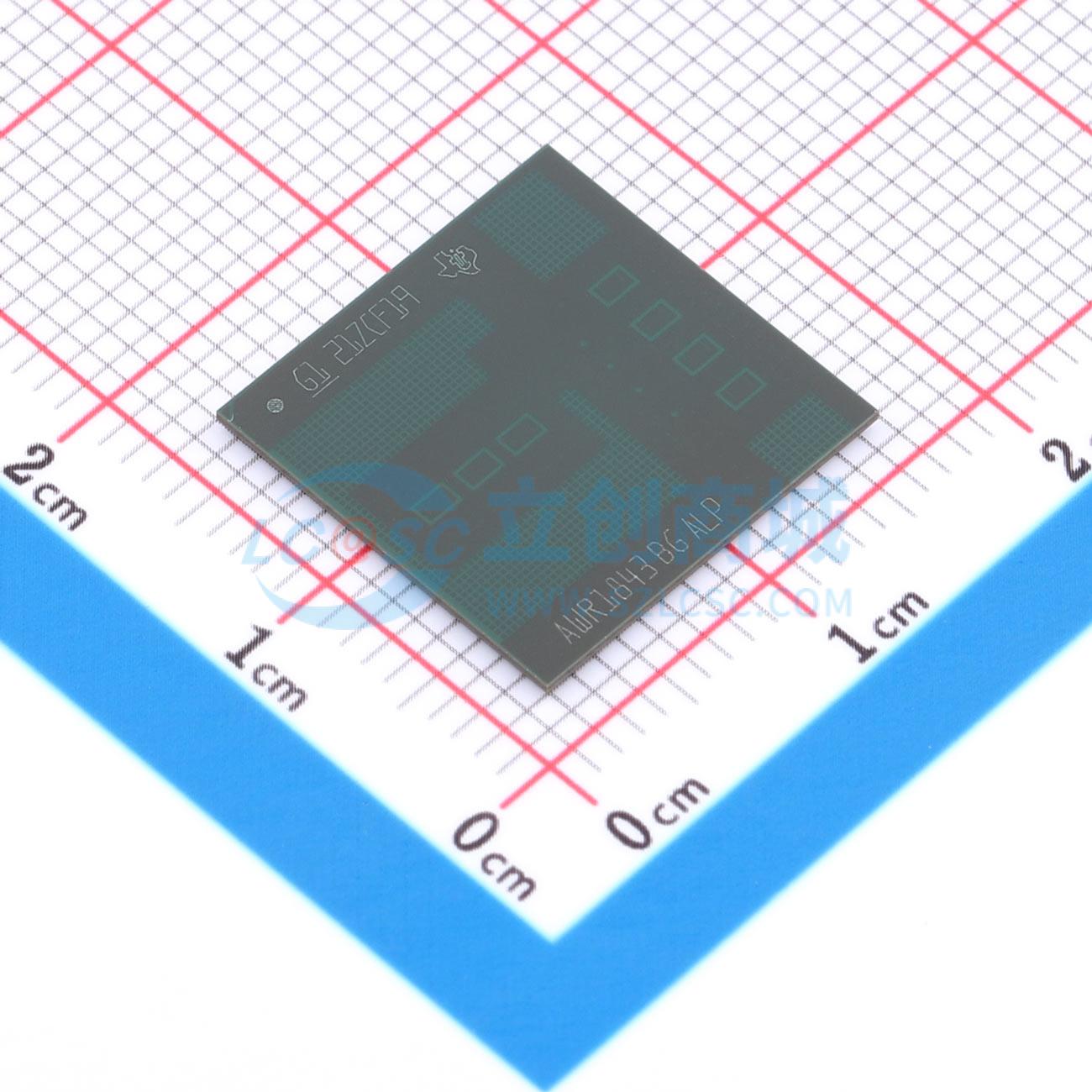

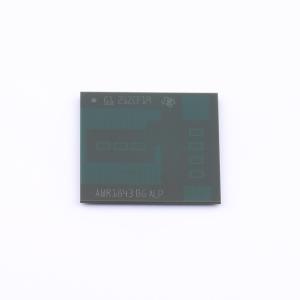

AWR1843ARBGALPQ1

AWR1843AOP是一款能够在76GHz至81GHz频带内运行的封装天线器件。该器件采用TI的低功耗45nm RFCMOS工艺进行构建，并且在超小封装中实现了出色的集成度。AWR1843AOP是适用于汽车领域中低功耗、自监控、超精确雷达系统的理想解决方案。 它集成了一个DSP子系统，该子系统包含TI用于雷达信号处理的高性能C674xDSP。该器件包含一个BIST处理器子系统，该子系统负责无线电配置、控制和校准。此外，该器件还包含用于汽车连接的用户可编程Arm Cortex - R4F。硬件加速器区块(HWA)可执行雷达处理，并减轻DSP上的负载，从而执行更高级的算法。简单编程模型更改可支持各种传感器应用，并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，该解决方案包括硬件参考设计、软件驱动程序、样例配置、API指南以及用户文档。

• FMCW收发器 - 集成4个接收器和3个发送器的封装天线(AOP)
• 集成PLL、发送器、接收器、基带和ADC
• 76GHz至81GHz的覆盖范围，具有4GHz的可用带宽
• 基于分数NPLL的超精确线性调频脉冲引擎
• TX有效全向辐射功率(EIRP)：16dBm
• RX有效全向噪声图：10dB（76至81GHz）
• 1MHz时的相位噪声： - 95dBc/Hz（76至77GHz）， - 93dBc/Hz（77至81GHz）
• 内置校准和自检（监控）
• 基于Arm Cortex - R4F的无线电控制系统
• 内置固件(ROM)
• 针对工艺和温度进行自校准的系统
• 用于FMCW信号处理的C674xDSP
• 片上存储器：2MB RAM
• 用于物体跟踪和分类、AUTOSAR和接口控制的Arm Cortex - R4F微控制器
• 支持自主模式（从QSPI闪存加载用户应用）
• 主机接口
• CAN（两个实例，其中一个是CAN - FD）
• 为用户应用提供的其他接口
• 多达6个通用ADC通道
• 多达2个SPI端口
• 多达2个UART
• I²C
• GPIO
• 用于原始ADC数据和调试仪表的双通道LVDS接口
• 支持经过身份验证和加密的安全引导
• 具有密钥撤销功能的客户可编程根密钥、对称密钥（256位）、非对称密钥（最高RSA - 2K）
• 加密软件加速器 - PKA、AES（最高256位）、SHA（最高256位）、TRNG/DRGB
• 符合功能安全标准
• 专为功能安全应用开发
• 可提供使功能安全系统设计满足ISO26262 ASIL - D要求的文档
• 硬件完整性高达ASIL - B级
• 安全相关认证
• 经TUVSUD进行ISO26262认证达到ASILB级
• 符合AEC - Q100标准
• 嵌入式自监控，无需使用主机处理器
• 复基带架构
• 嵌入式干扰检测功能
• 发送路径中的可编程相位旋转器，用于实现波束形成
• 内置LDO网络，可增强PSRR
• I/O支持双电压3.3V/1.8V
• 支持频率为40MHz的外部振荡器
• 支持外部驱动、频率为40MHz的时钟（方波/正弦波）
• 支持40MHz晶体与负载电容器相连接
• 0.8mm间距、180引脚15mm×15mm覆晶BGA封装（ALP），可实现轻松组装和低成本PCB设计
• 结温范围： - 40℃至125℃

• 车门开启器应用
• 盲点检测
• 变道辅助
• 侧向来车警示
• 泊车辅助
