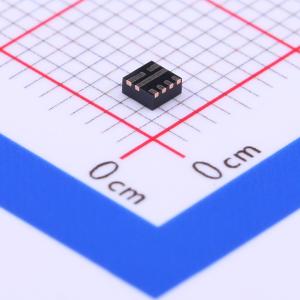

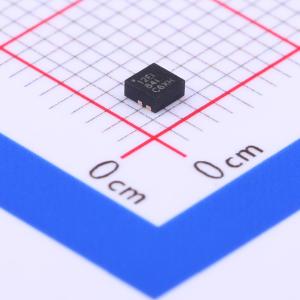

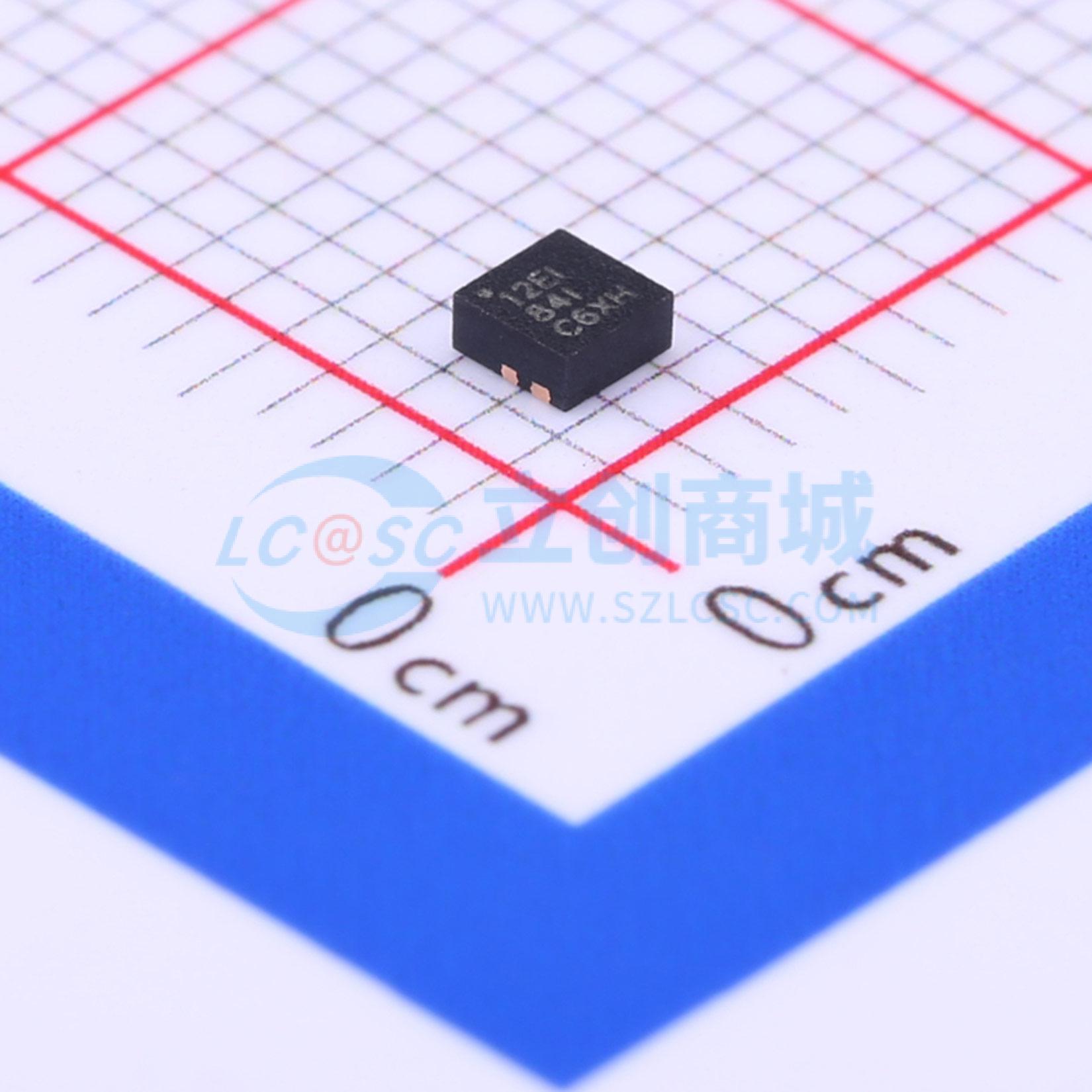

温馨提醒：图片仅供参考，商品以实物为准
TPS61230ARNSR
5V/6A高效率同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS61230A是一款高效率、完全集成的同步升压转换器,能够提供高达6A的峰值开关电流限制。它集成了两个低导通电阻的MOSFET,能够在2.5V到4.5V的输入电压范围内工作,输出电压范围为2.5V到5.5V。该器件具有轻载模式下的PFM操作,以提高效率,同时具备短路保护、过压保护和热关断等功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61230ARNSR
- 商品编号
- C376005
- 商品封装
- VQFN-7(2.1x2.1)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~4.5V | |
| 输出电压 | 2.5V~5.5V | |
| 输出电流 | - | |
| 开关频率 | 1.15MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
应用领域
- 移动电源，电池备份单元 USB 电源供应
- 平板电脑
- 音频功率放大器，电池供电产品
