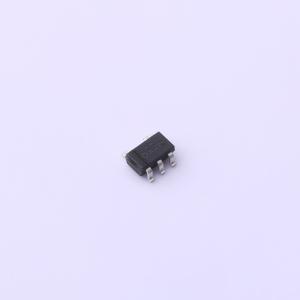

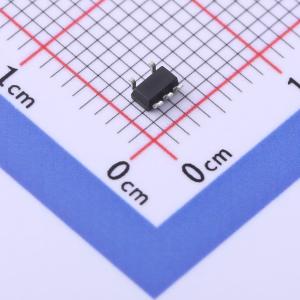

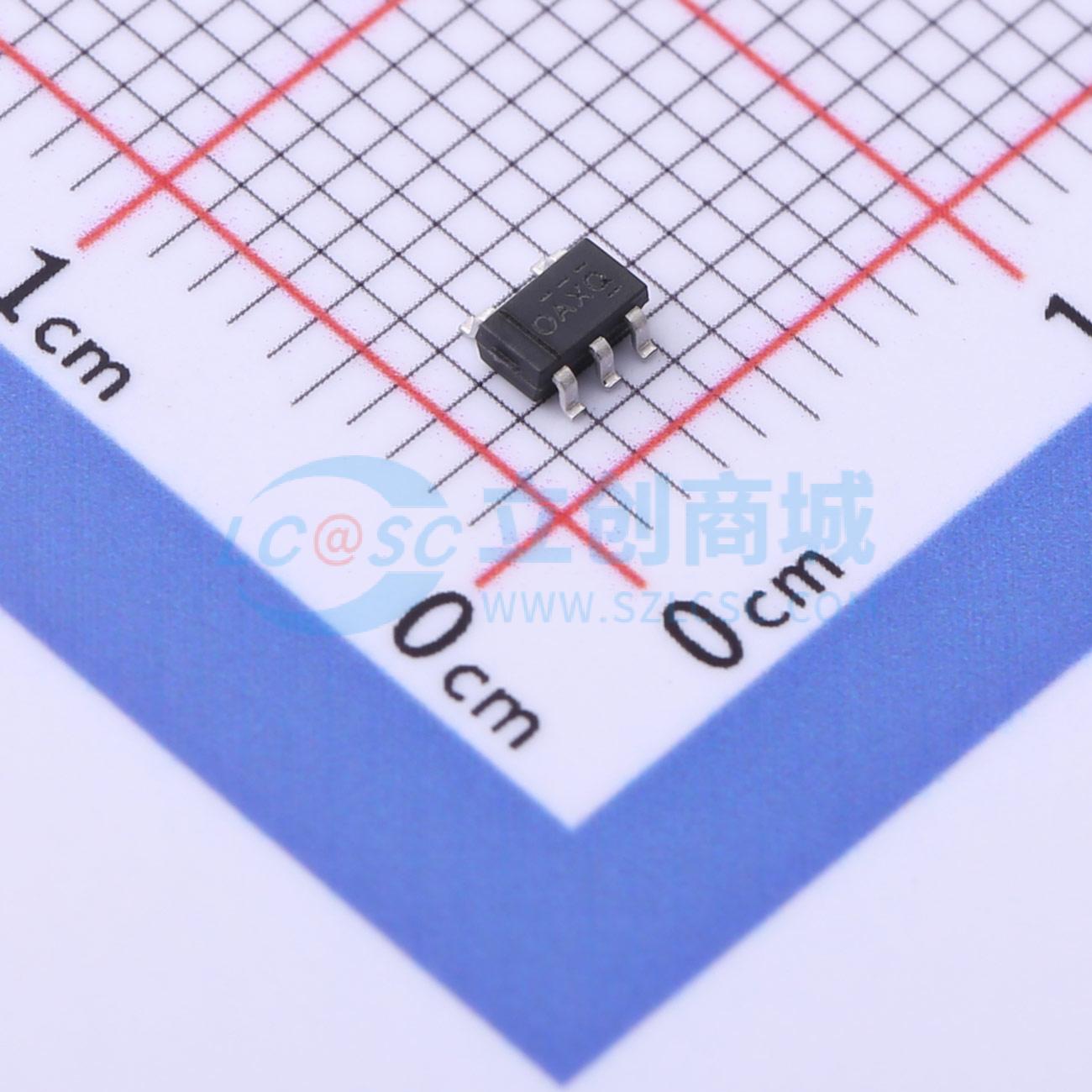

CBM8333AST5
CBM8333AST5
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 满足低偏移、低功耗、高阻抗应用
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM8333AST5
- 商品编号
- C3001252
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电压(Vos) | 10uV | |
| 共模抑制比(CMRR) | 110dB | |
| 压摆率(SR) | 0.2V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 静态电流(Iq) | 25uA | |
| 工作温度 | -45℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 70nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
CBM833X 型放大器是支持单/双/四路电源供电，具有微功耗、零漂移特性的 COMS 运算放大器，该放大器提供 350 kHz 带宽，轨至轨输入输出和单电源供电，供电范围从 1.8V 到 5.5V。使用斩波稳定技术提供低失调电压（最大电压小于 10 μV）、超过工作温度时接近零漂移。其每个放大器 25 μA 的低静态电源电流和低至 20 pA 的输入偏置电流，是满足低偏移、低功耗、高阻抗应用的理想选择。
CBM833X 型放大器具有出色的共模抑制比，无需与传统互补输入级相关的分频器。
该设计可为驱动模数转换器（ADC）提供卓越的性能，而不会降低差分线性度。
从 -45°C 到 +125°C 的极大温度范围下以及放大器所支持的所有供电电压下，该放大器提供了更多的设计灵活性。
商品特性
- 单电源供电，供电范围：+1.8V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：350 KHz (25°C 条件下的典型值)
- 低输入偏置电流: 20 pA (25°C 条件下的典型值)
- 低失调电压：30 μV (25°C 条件下的最大值)
- 静态电流：每个放大器 25 μA（典型值）
- 工作温度: -45°C ~ +125°C
- 零点漂移：0.05 μV/°C（典型值）
- 嵌入式射频抗电磁干扰滤波器
- 小型封装：
- CBM8333 采用 SOT23 - 5、SC70 - 5 和 SOP - 8 封装
- CBM8336 采用 SOP - 8、MSOP - 8 和 DFN - 8 封装
- CBM8339 采用 SOP - 14、TSSOP - 14 封装
应用领域
- 传感器应用
- 温度测量
- 电子衡器
- 手持测试设备
- 电池供电仪器
