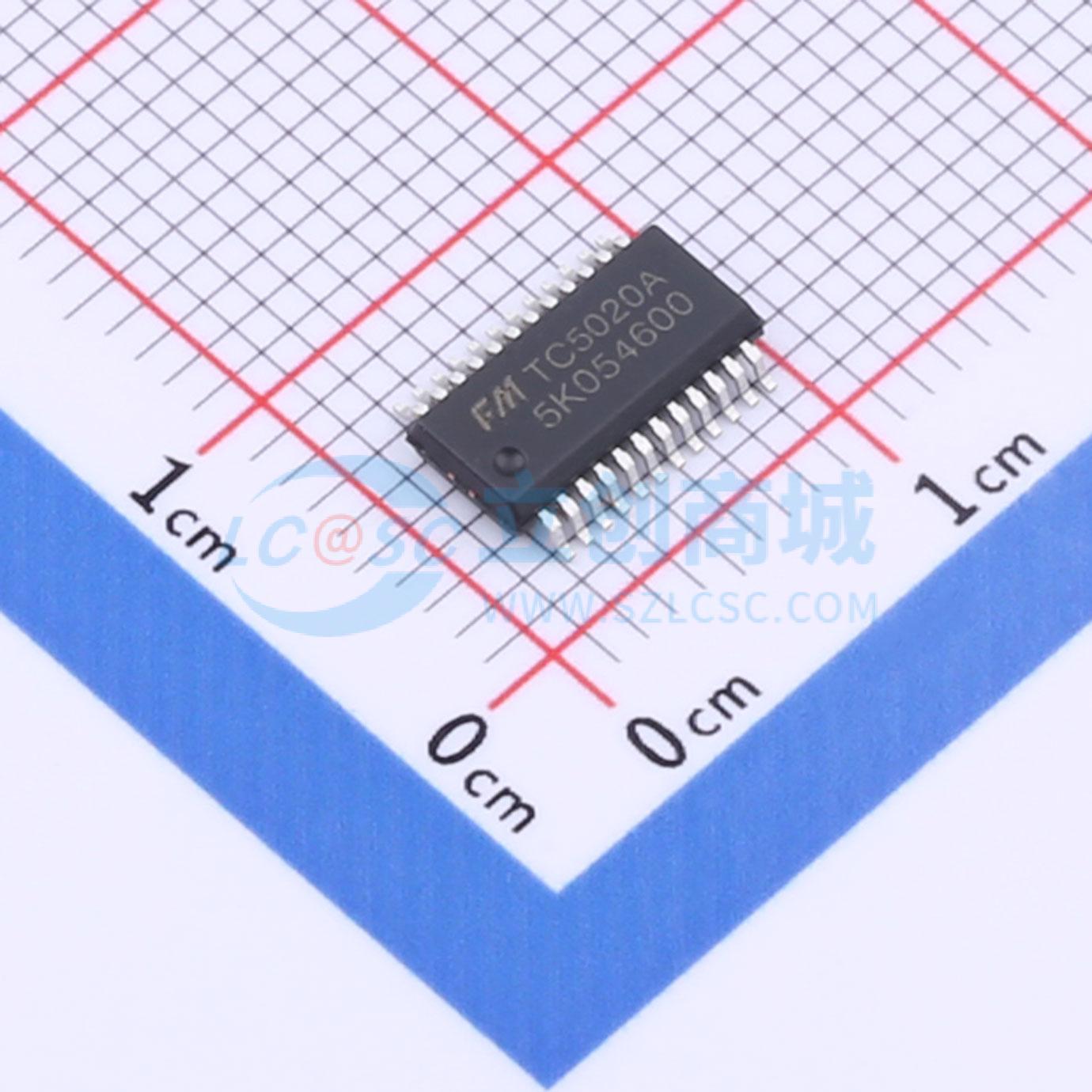

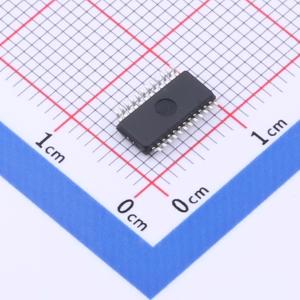

TC5020A

TC5020A 是LED 显示面板设计的驱动IC，它内建的CMOS 位移缓存器与栓锁功能，可以将串行的输入数据转换成平行输出数据格式。TC5020A 的输入电压范围值为 3.3V~5V，提供16 个电流源，可以在每个输出级提供 3~36mA 定电流量以驱动LED；且单一颗IC 内输出通道的电流差异小于 ±2%（I00T = 23.8mA）；±2.5%（I0UT = 3mA）；多颗IC 间的输出电流差异小于 ±3%；电流随着输出端耐受电压（VDS）变化，控制在每伏特 0.1%；且电流受供给电压（VDD）、环境温度的变化也被控制在 1%。使用者可以经由选用不同阻值的外接电阻器来调整TC5020A 各输出级的电流大小，藉此机制，使用者可精确地控制LED 的发光亮度。 TC5020A 保证输出级可耐压11 伏特，因此可以再每个输出端串接多个LED。此外，TC5020A 亦提供 25MHz 的高时钟频率输入以满足系统对大量数据传输上的需求。

• 16 个恒流输出通道；
• 恒定输出值不受输出端负载电压影响恒流范围值：3~36mA@Vnp = 5V；3~20mA@Vnb = 3.3V；
• 极为精确的电流输出值：通道间最大差异值：±1.5% (一般值) ；±2.0% （最大值）芯片间最大差异值：±1.5% (一般值) ；±3.0% （最大值）
• 快速输出电流控制响应: 最小脉宽 = 35ns (保持输出一致性的条件下)；
• 利用一个外接电阻，可设定16 个驱动口的电流输出值；
• 具有施密特触发器输入特性；
• 高速率数据传输，可达 25MHz；
• 工作电压范围：3.3V to 5V；
• 极低的待机电流与工作电流（即VDD 电流）；
• 内建过热保护与上电复位功能；
• 采用SSOP - 24 封装形式（宽体：e = 1.0mm；窄体：e = 0.635mm）

• LED 显示屏
• 可变标志牌
• LED 交通信号指示
