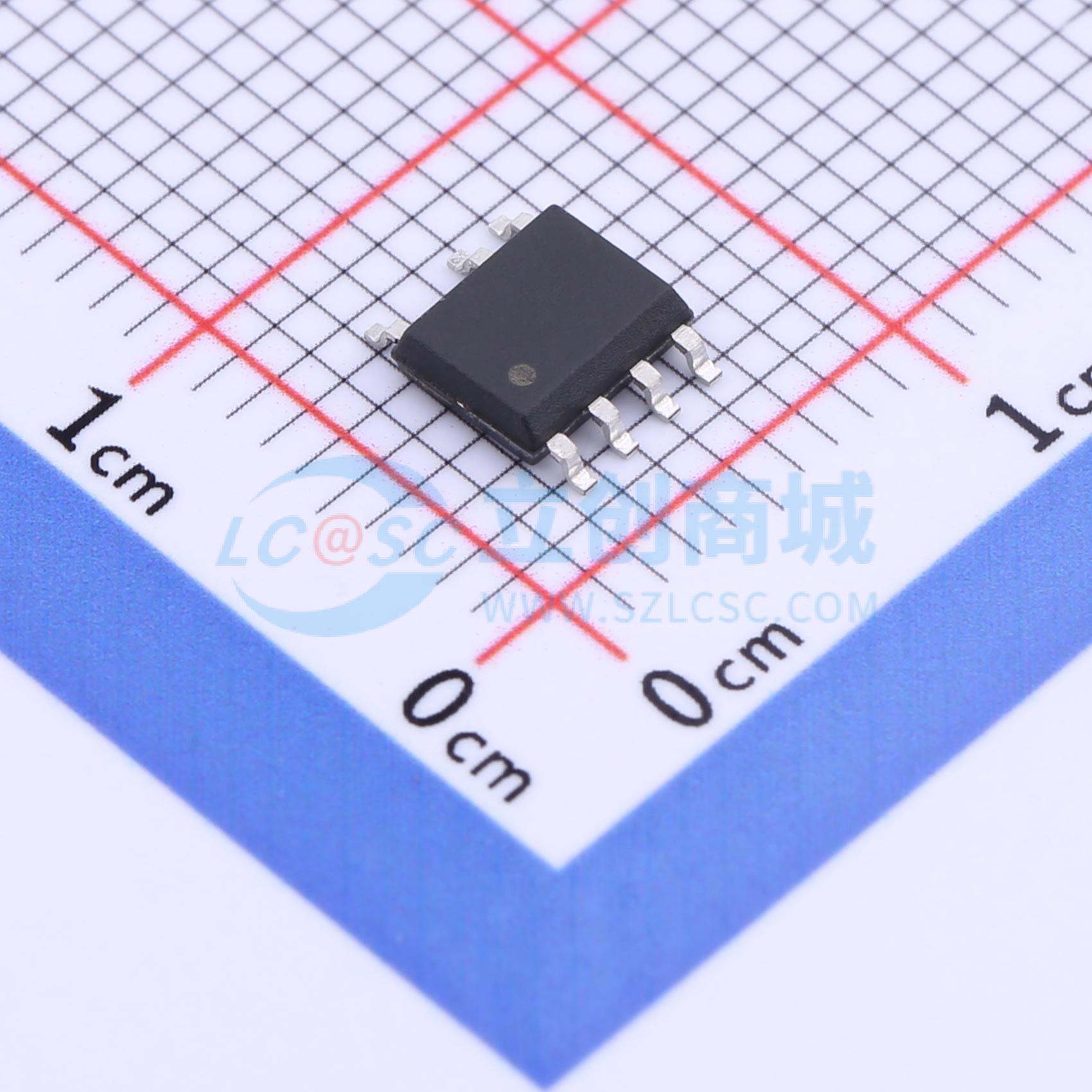

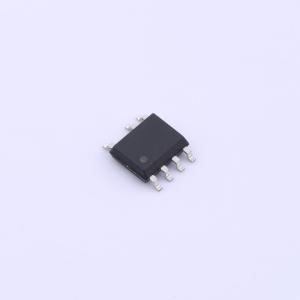

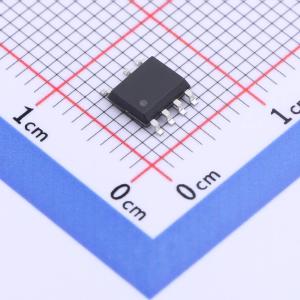

温馨提醒：图片仅供参考，商品以实物为准
CY2525D
CY2525D
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LED照明电源管理ic，led电源方案
- 品牌名称
- UN(友恩)
- 商品型号
- CY2525D
- 商品编号
- C2998410
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.181克(g)
商品参数
参数完善中
商品概述
CY2525D是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率BJT，可用于10W以内的离线式开关电源产品。CY2525D工作于恒流模式时采用PFM的控制方式，而工作于恒压模式时采用PWM+PFM的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。同时，CY2525D还内置了输入线电压补偿以及输出线缆补偿，从而可以获得更好的电压和电流调整率。CY2525D内置了大量的补偿以及保护功能，从而简化了外围电路，利于PCB布局及EMI设计，提高了方案的可靠性，降低了方案成本。
商品特性
- 原边控制无需光耦及次级控制电路
- PWM+PFM多模式混合控制
- 内置800V功率BJT
- 全电压范围内±4%恒压精度及高恒流精度
- 典型应用下空载功耗<75mW @230V
- 内置软起电路
- 内置输出线补
- 内置频率抖动
- 超低启动功耗（<<5uA）
- 内置过流保护，过压保护，短路保护，过温保护等多种保护功能
- 逐周期电流限制
- 动态三极管基极驱动
- 适用功率10W
- SOP7封装
应用领域
- 手机电池充电器
- AC/DC电源适配器和LED照明
