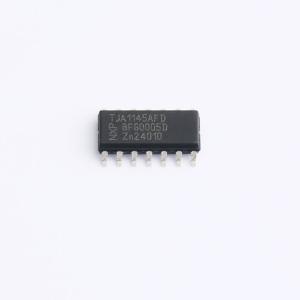

TJA1145AT/FD/0Z

TJA1145A是一款高速CAN收发器，可为Controller Area Network (CAN) 协议控制器和物理双线CAN总线之间提供接口。该收发器专为汽车行业的高速CAN应用设计，为（带CAN协议控制器的）微控制器提供差分发送和接收能力。TJA1145A在待机和睡眠模式下具备极低功耗，通过选择性唤醒功能支持符合ISO 11898-2:2016标准的CAN部分组网。FD变体TJA1145AT/FD和TJA1145ATK/FD中嵌入了专门实现的部分组网功能，该功能称为“FD-passive”，能够在睡眠/待机模式等待有效唤醒帧期间忽略CAN FD帧。部分组网的这一附加功能适合同时支持CAN FD和标准CAN 2.0通信的网络。它允许不需要通信CAN FD消息的普通CAN控制器在CAN FD通信期间保持部分组网睡眠/待机模式，不会产生总线错误。先进的电源管理可调节整个节点的供电，支持本地和远程唤醒功能。I/O电平可自动适配控制器的I/O电平，允许TJA1145A直接连接3.3 V 至 5 V微控制器。提供SPI接口用于收发器控制和检索状态信息。断电时总线连接真正浮空。TJA1145A实现了ISO 11898-2:2016和SAE J2284-1至SAE J2284-5定义的CAN物理层。该实现在CAN FD快速相位可实现最高5 Mbit/s数据速率的可靠通信。这些特性使TJA1145A适用于包含始终连接到电池供电线路，但为了最小化电流消耗仅在应用需要时才激活节点的高速CAN网络。

• 符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5标准
• CAN FD快速相位下最高5 Mbit/s数据速率时序保证
• 自主总线偏置
• 针对车载高速CAN通信优化
• TJA1145Ax/FD变体不会因CAN FD产生“误”唤醒
• 针对部分组网的高速CAN收发器设计
• CAN总线引脚符合人体模型（HBM）的±8 kV静电放电（ESD）保护
• BAT引脚、WAKE引脚和CAN总线引脚符合IEC TS 62228的±6 kV ESD保护
• CAN总线引脚可承受±58 V短路
• 电池和CAN总线引脚符合ISO 7637-3标准的瞬态保护，覆盖测试脉冲1、2a、3a和3b
• 适用于12 V和24 V系统

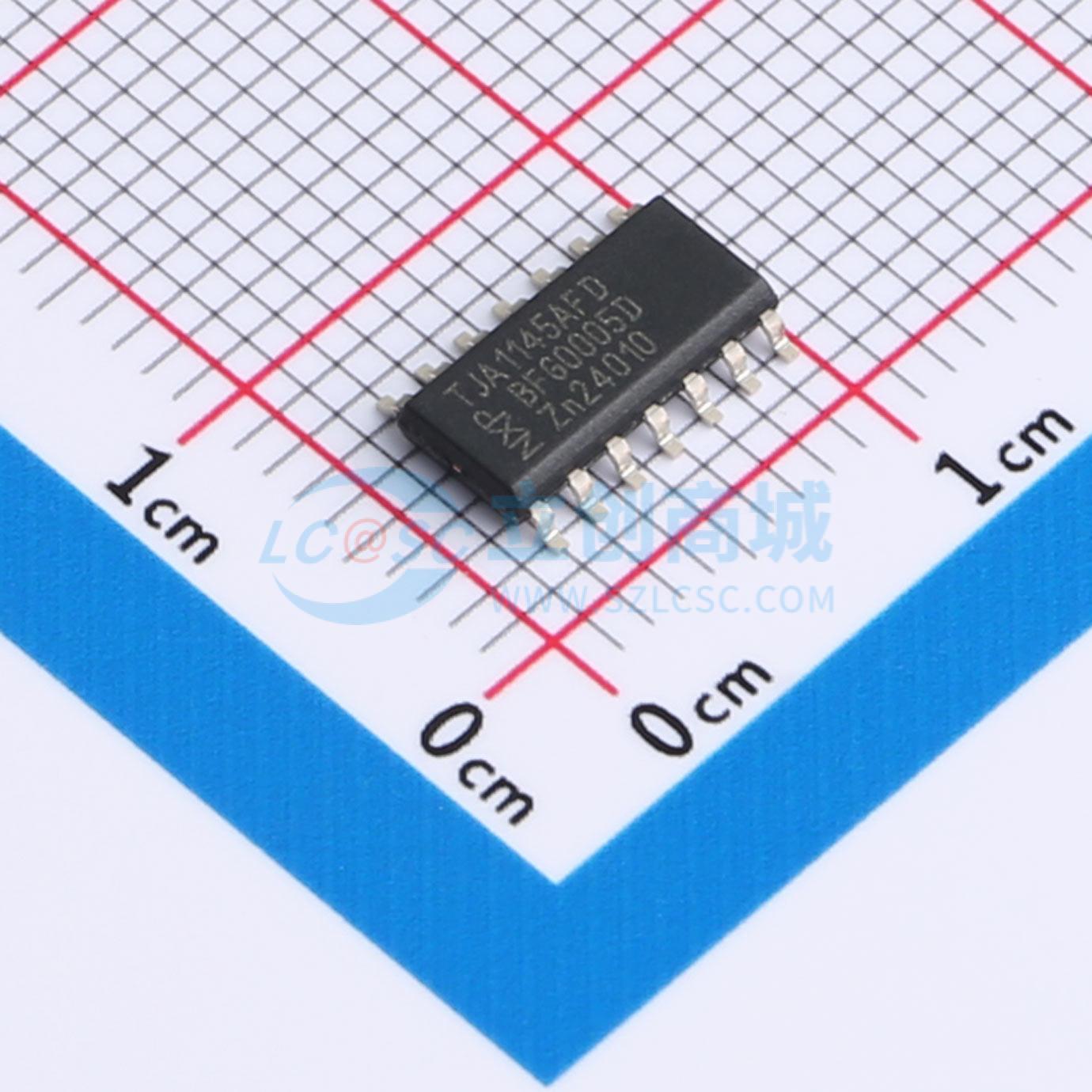

• 提供SO14和无铅HVSON14封装（尺寸3 mm × 4.5 mm），具备改进的自动光学检测（AOI）能力
• AEC-Q100认证
• 深绿产品（无卤且符合Restriction of Hazardous Substances (RoHS)要求）
• 待机和睡眠模式电流极低，具备完整唤醒能力
• 可通过禁止输出关闭整个节点的电源
• 支持通过标准CAN唤醒模式或符合ISO 11898-2:2016的选择性唤醒帧检测实现远程唤醒
• 支持通过WAKE引脚实现本地唤醒
• 支持唤醒源识别
• 选择性唤醒期间支持50 kbit/s、100 kbit/s、125 kbit/s、250 kbit/s、500 kbit/s和1 Mbit/s波特率
• 可禁用本地唤醒以降低电流消耗
• 电池供电移除后收发器与总线断开
• VIO输入允许直接连接3.3 V 至 5 V微控制器
• 支持16位、24位或32位SPI用于配置、控制和诊断
• 带诊断的发送数据（TXD）显性超时功能
• 过热警告和关断
• VCC、VIO和BAT引脚欠压检测和恢复
• 冷启动诊断（通过位PO和NMS）
• 先进的系统和收发器中断处理

• 汽车行业高速CAN应用
• 车载高速CAN网络
• 同时支持CAN FD和标准CAN 2.0通信的网络
• 节点始终连接电池供电线路、仅在需要时激活的高速CAN网络
