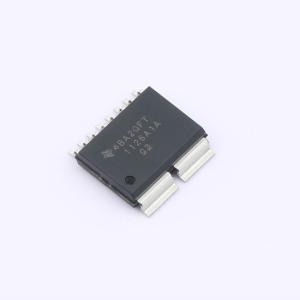

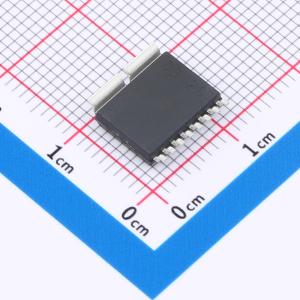

温馨提醒：图片仅供参考，商品以实物为准

TMCS1126A1AQDVGR

品牌名称: TI(德州仪器)
商品型号: TMCS1126A1AQDVGR
商品编号: C32924262
商品封装: SOIC-10
包装方式: 编带
商品毛重: 0.63克(g)

商品参数

商品概述

TMCS1126是一款电气隔离霍尔效应电流传感器。该器件可输出与输入电流成正比的电压，在所有灵敏度选项下都具备出色的线性度和低漂移性能。带内置漂移补偿的精密信号调理电路，在无需系统级校准的情况下，温度和寿命范围内的最大灵敏度误差可低于1.4%；若在室温下进行一次校准，包含寿命和温度漂移的最大灵敏度误差可低于0.9%。交流或直流输入电流流过内部导体，产生的磁场由片上集成的霍尔效应传感器测量。无铁芯结构无需使用磁性集中器。差分霍尔传感器可抑制杂散外部磁场的干扰。低导体电阻可将可测量电流范围提升至±120A，同时将功耗降至最低，降低散热要求。可承受5kV RMS的绝缘，结合最小8mm的爬电距离和电气间隙，可提供高可靠性的长寿命加强工作电压。集成屏蔽可实现出色的共模抑制和瞬态抗扰度。固定灵敏度允许器件采用单路3V至5.5V电源供电，消除比例误差，提升电源噪声抑制能力。TI提供低成本的B级选项。

商品特性

高连续电流能力:80A RMS
可靠的加强隔离
A级高精度
灵敏度误差:±0.1%
灵敏度温漂:±20ppm/℃
灵敏度寿命漂移:±0.2%
失调误差:±0.2mV
失调温漂:±2μV/℃
失调寿命漂移:±0.2mV
非线性度:±0.1%
B级标准精度
高抗外部磁场干扰能力
精密零电流基准输出
快速响应
信号带宽:500kHz
响应时间:250ns
传播延迟:60ns
过流检测响应:100ns
工作电源范围:3V至5.5V
支持双向和单向电流检测
多种灵敏度可选
灵敏度范围从15mV/A至150mV/A
具备安全相关认证
UL 1577组件认证计划
IEC/CB 62368-1认证

应用领域

太阳能
电动汽车充电
电源
工业AC/DC

	属性	参数值
	商品目录	电流传感器
	电流测量范围	96A
	工作电压	3V~5.5V
	隔离电压(Vrms)	5000Vrms
	灵敏度	25mV/A
	待机电流	11mA

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	500kHz
	响应时间(tr)	250ns
	双向电流检测	支持
	功能特性	过流保护；双向检测
