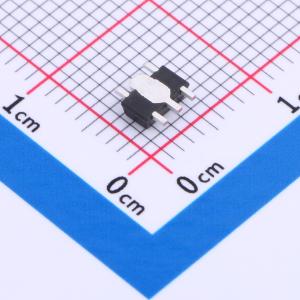

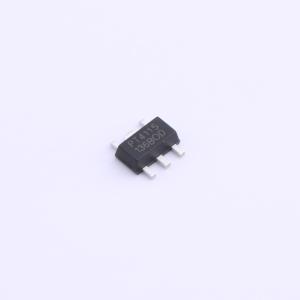

温馨提醒：图片仅供参考，商品以实物为准
CL7615
耐压40伏内置MOS管1A大功率LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置MOS管 CL7615是一款高侧电流感应的高亮度LED驱动控制器，设计运用于高效驱动由高于LED正向导通电压的电源供电的单个或多个串联LED。该装置的运作是在5V到40V之间，提供了一个外部可调的高达1A的输出电流。根据电力供应的电压和外部元件，可以提供高达25瓦的输出功率。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL7615
- 商品编号
- C2995661
- 商品封装
- SOT-89-5L
- 包装方式
- 编带
- 商品毛重
- 0.121克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~40V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 1A | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
CL7615是一款高侧电流感应的高亮度LED驱动控制器，设计运用于高效驱动由高于LED正向导通电压的电源供电的单个或多个串联LED。该装置的运作是在5V到40V之间，提供了一个外部可调的高达1A的输出电流。根据电力供应的电压和外部元件，可以提供高达25瓦的输出功率。 CL7615包括输出开关和一个高侧的输出电流传感电路，可利用外部电阻器来设定的平均输出电流或由精心设计的直流电压或PWM信号来加载ADJ脚来调节输出电流。在ADJ脚上加低于0.5V的电压将关断输出电流和开关动作，使该芯片进入低功耗待机状态。CL7615的封装为SOT-89-5L。
商品特性
- 极少的外围器件数
- 宽输入电压范围：5V至40V
- 高达1A的输出电流
- 开关控制及亮度的直流电压控制和PWM控制由单脚实现
- 输出电流准确性可达±5％
- 内建的LED开路保护
- 高达95%的效率
- 高侧电流感应
- 迟滞控制，无需补偿
- 过温保护
应用领域
- LED替换低压卤素灯应用
- 汽车照明
- 低压照明工业
- LED后备照明
- 发亮标志
- 紧急照明系统
- 液晶电视背光
