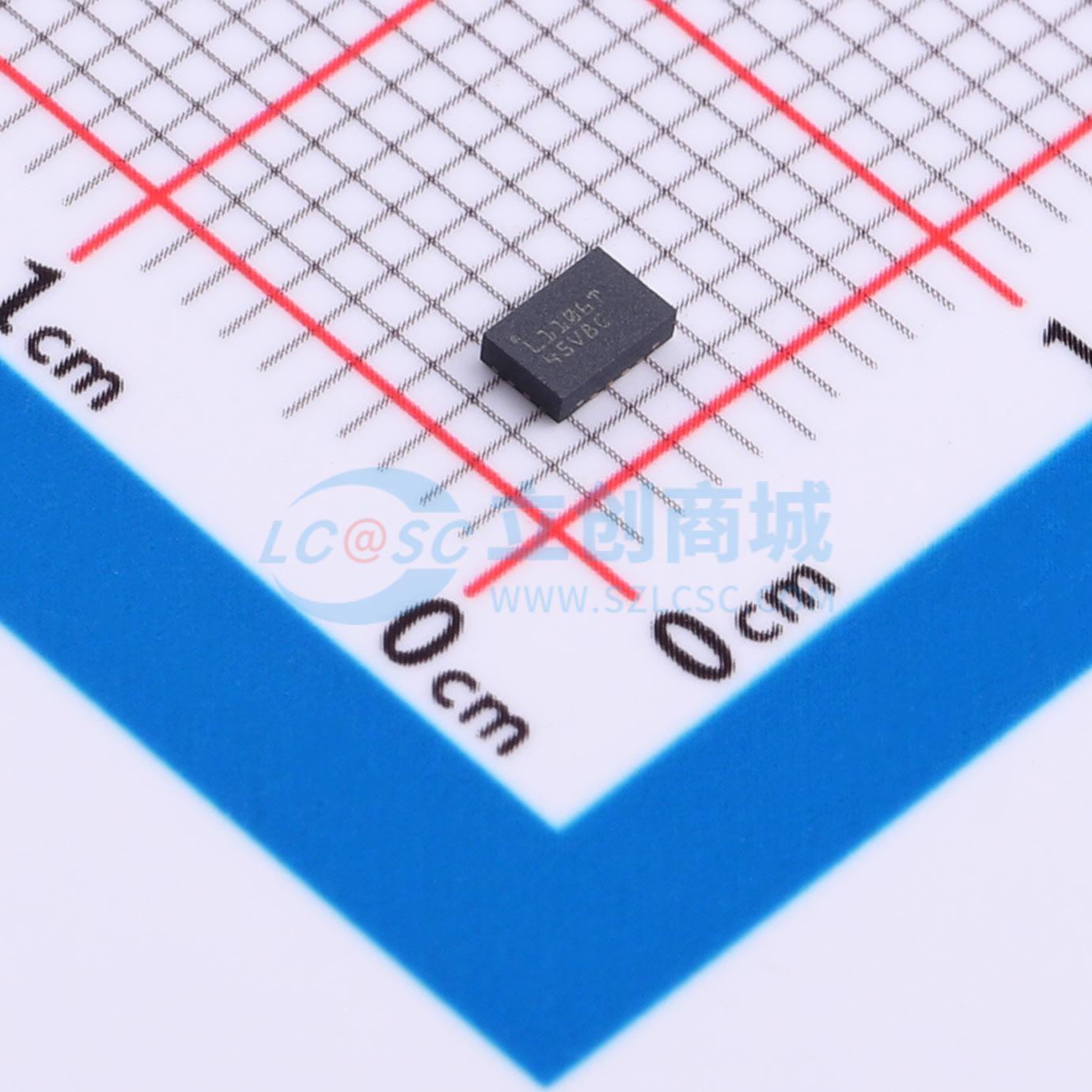

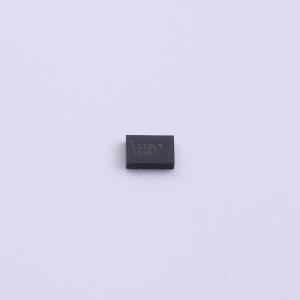

温馨提醒：图片仅供参考，商品以实物为准
MSPM0L1106TRTRR
MSPM0L1106TRTRR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 微控制器属于高度集成的超低功耗32位MCU系列，基于增强型Arm 32位Cortex-M0+内核平台，工作频率最高可达32MHz。这些低成本MCU提供高性能模拟外设集成，支持 -40℃至105℃的工作温度范围，并在1.62V至3.6V的电源电压下运行。提供高达64KB的嵌入式闪存程序存储器和4KB的SRAM。包含精度高达 ±1.2%的高速片上振荡器，无需外部晶体
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0L1106TRTRR
- 商品编号
- C32896732
- 商品封装
- WQFN-16(2x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 13 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；内置通用定时器；内置温度传感器；硬件CRC；外部管脚复位(NRST) |
商品概述
MSPM0L110x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MSPM0 MCU 系列，该系列基于增强型Arm® Cortex®-M0+ 内核平台，工作频率最高可达 32MHz。这些低成本 MCU 提供高性能模拟外设集成，支持-40℃ 至 105℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。MSPM0L110x 器件提供高达 64KB 的嵌入式闪存程序存储器和 4KB 的 SRAM。这些 MCU 包含精度高达 ±1.2%的高速片上振荡器，无需外部晶体。包含 3 通道 DMA、CRC 加速器，以及各种高性能模拟外设与智能数字外设，通信外设为 LIN、IrDA、DALI、Manchester、Smart Card、SMBus 和 PMBus 提供协议支持。MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可满足不同工程需求。此架构结合了多种低功耗模式，并经过优化，可延长便携式测量应用的电池寿命。MSPM0L110x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。开发套件包括 LaunchPad™ 套件和目标插座板设计文件，提供免费的 MSP 软件开发套件 (SDK)，还提供在线配套资料、培训与技术支持论坛。系统级静电放电 (ESD) 保护必须符合器件级 ESD 规范，以防发生电过应力或对数据或代码存储器造成干扰，相关准则也适用于 MSPM0 MCU。
商品特性
- 采用Arm® 32 位 Cortex®-M0+ CPU，频率高达32MHz
- 工作温度范围:-40℃ 至 105℃
- 电源电压范围:1.62V 至 3.6V
- 提供高达 64KB 的闪存，4KB SRAM
- 集成1个具有总计多达10个外部通道的12位1.68Msps模数转换器 (ADC)
- 提供可配置的 1.4V 或 2.5V 内部 ADC 电压基准(VREF)
- 集成1个通用放大器 (GPAMP)
- 集成温度传感器
- 经优化的低功耗模式，覆盖运行、停止、待机、关断多个状态，关断状态电流低至61nA，具备IO唤醒能力
- 集成3通道 DMA 控制器
- 集成3通道事件结构信号系统
- 集成四个16位通用计时器，每个计时器具有两个捕捉/比较寄存器，支持待机模式下的低功耗运行，总共支持8个PWM通道
- 集成窗口化看门狗计时器
- 集成两个UART接口，其中一个支持LIN、IrDA、DALI、Smart Card、Manchester，所有接口都支持待机模式下的低功耗运行
- 集成一个I2C接口，支持FM+ (1Mbit/s)、SMBus、PMBus 和从停止状态唤醒
- 集成一个SPI接口，支持高达16Mb/s的速率
- 集成精度为 ±1.2% 的内部 4MHz 至 32MHz 振荡器(SYSOSC)
- 集成精度为 ±3% 的内部 32kHz 低频振荡器 (LFOSC)
- 集成循环冗余校验器（CRC-16 或 CRC-32）
- 多达 28 个 GPIO
- 集成两个5V容限开漏IO
- 支持2引脚串行线调试 (SWD)
- 提供多种封装选项:32引脚VQFN (RHB)、28引脚VSSOP (DGS)、24引脚VQFN (RGE)、20引脚VSSOP (DGS)、16引脚SOT (DYY)、WQFN (RTR)
- 系列包含器件成员:MSPM0L1105（32KB 闪存、4KB RAM）、MSPM0L1106（64KB 闪存、4KB RAM）
- 支持LP-MSPM0L1306 LaunchPad™ 开发套件和MSP软件开发套件 (SDK)
应用领域
- 电池充电和管理
- 电源和电力输送
- 个人电子产品
- 楼宇安防与防火安全
- 联网外设和打印机
- 电网基础设施
- 智能抄表
- 通信模块
- 医疗和保健
- 照明
