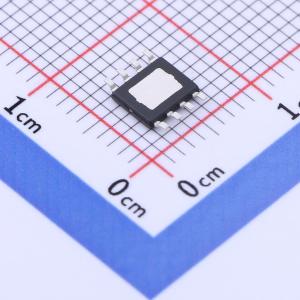

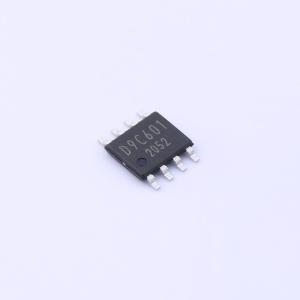

温馨提醒：图片仅供参考，商品以实物为准
BD9C601EFJ-E2
4.5V至18V输入，6A集成MOSFET单路同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9C601EFJ是一款4.5V至18V输入电压范围的单路同步降压DC/DC转换器,内置低导通电阻的MOSFET。该器件能够提供高达6A的输出电流,具有高速瞬态响应和易于设置的相位补偿功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9C601EFJ-E2
- 商品编号
- C2994791
- 商品封装
- HTSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 800mV~12.6V | |
| 输出电流 | 6A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9C601EFJ是一款内置低导通电阻功率MOSFET的同步降压开关稳压器。输入电压范围宽，能够提供高达6A的电流。它是一款电流模式控制的DC/DC转换器，具有高速瞬态响应特性，还能轻松设置相位补偿。
商品特性
- 同步单路DC/DC转换器
- 过流保护
- 热关断保护
- 欠压锁定保护
- 短路保护
- 固定软启动功能
应用领域
- 液晶电视
- 机顶盒
- DVD/蓝光光盘播放器/刻录机
- 宽带网络和通信接口
- 娱乐设备
