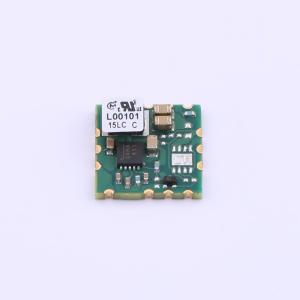

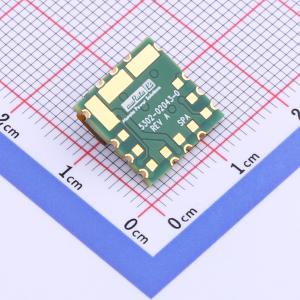

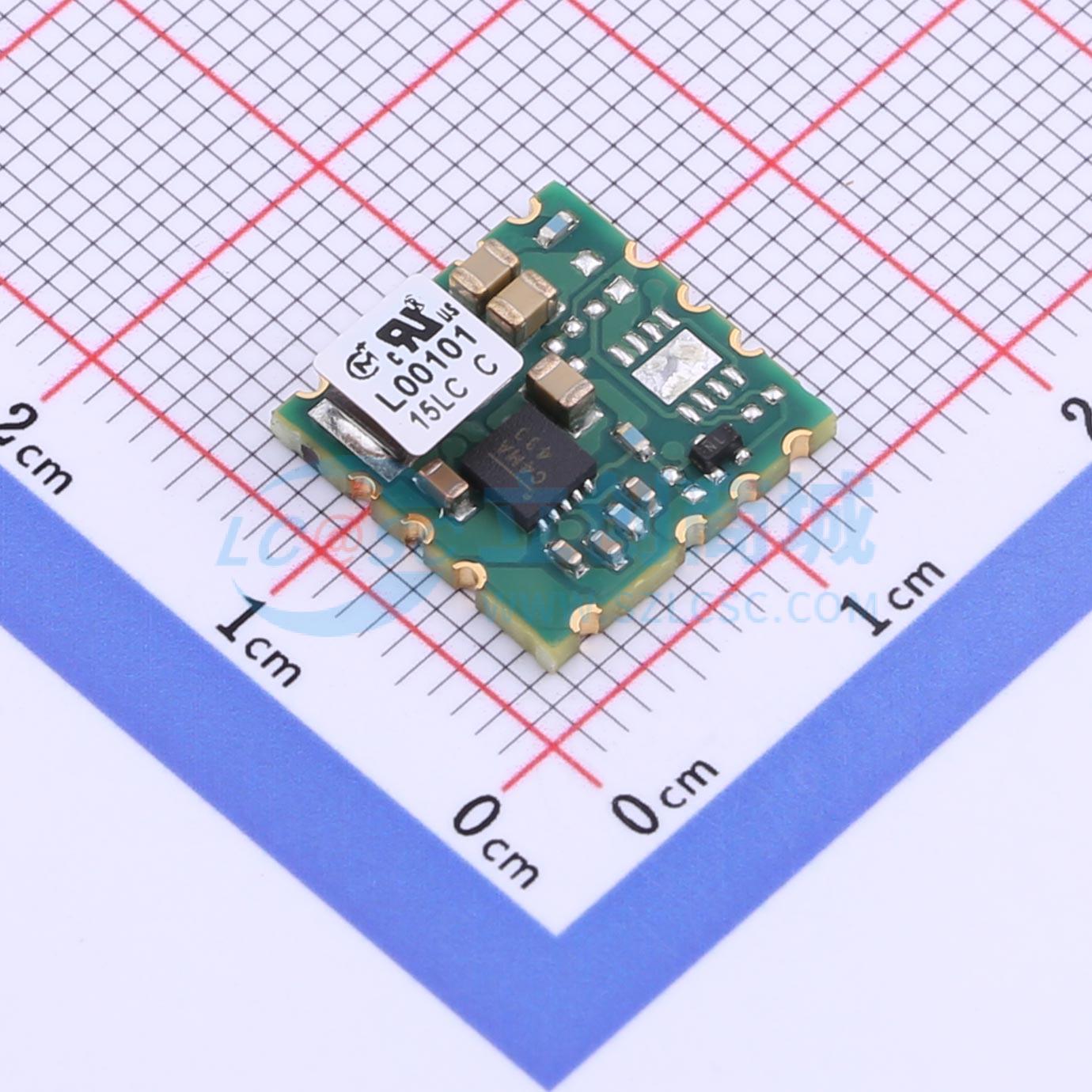

OKL-T/1-W12N-C
可编程输出1安培iLGA SMT负载点电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OKL-T/1-W12系列是非隔离式负载点（PoL）DC/DC电源转换器,具有可编程输出电压和开/关控制功能。这些转换器包括欠压锁定（UVLO）、输出短路保护和过流保护。输入电压范围为2.9至14伏特直流,最大输出电流为1安培。基于固定频率同步降压转换器切换拓扑,效率高达90%。
- 品牌名称
- muRata(村田)
- 商品型号
- OKL-T/1-W12N-C
- 商品编号
- C2992516
- 商品封装
- BLGA-12
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.9V~14V | |
| 输出电压 | 900mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
OKL-T/1-W12系列是非隔离负载点(PoL) DC/DC电源转换器，适用于嵌入式应用。采用可检查的Land Grid Array (iLGA)格式，OKL-T/1-W12的最大尺寸仅为0.488 x 0.488 x 0.18英寸（12.4 x 12.4 x 4.57毫米）。宽输入电压范围为2.9至14伏直流电。最大输出电流为1安培。基于固定频率同步降压转换器开关拓扑结构，这款高功率转换效率的PoL模块具有可编程输出电压和开/关控制功能。这些转换器还包括欠压锁定(UVLO)、输出短路保护和过流保护。这些产品设计符合所有标准UL/IEC 60950-1安全认证（第2版）和RoHS有害物质合规要求。
商品特性
- 可检查的焊盘网格阵列（iLGA）封装
- 宽输入范围：2.9至14伏直流
- 最大输出电流：1安培
- 基于固定频率同步降压转换器开关拓扑
- 可编程输出电压和开/关控制
- 欠压锁定（UVLO）
- 输出短路保护
- 过流保护
- 符合UL/IEC 60950-1安全认证（第2版）
- 符合RoHS有害物质标准
