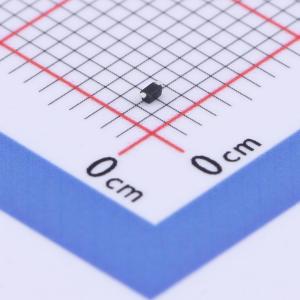

温馨提醒：图片仅供参考，商品以实物为准

CESD12VD7

单向ESD 12V截止峰值浪涌电流：9A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏和快速响应时间，为暴露于ESD的设计提供了一流的保护。小尺寸与高水平ESD保护的结合，使其成为数码相机、手机和MP3播放器等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
品牌名称: CJ(江苏长电/长晶)
商品型号: CESD12VD7
商品编号: C2992011
商品封装: SOD-723
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏和快速响应时间，为暴露于ESD的设计提供了一流的保护。小尺寸与高水平ESD保护的结合，使其成为数码相机、手机和MP3播放器等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。

商品特性

单线路单向ESD保护
反向关断电压：12V
低反向钳位电压
低泄漏电流
出色的封装：1.00mm × 0.60mm × 0.55mm
快速响应时间
符合人体模型的JESD22 - A114 - B 3B级ESD评级
IEC 61000 - 4 - 2 4级ESD保护

应用领域

计算机及外设
数码相机
音频和视频设备
手机及配件
便携式电子产品
MP3播放器
其他电子设备
通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	12V
	钳位电压	24V
	峰值脉冲电流(Ipp)	9A@8/20us
	峰值脉冲功率(Ppp)	220W@8/20us

	属性	参数值
	击穿电压	16.5V
	反向电流(Ir)	1uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	45pF
