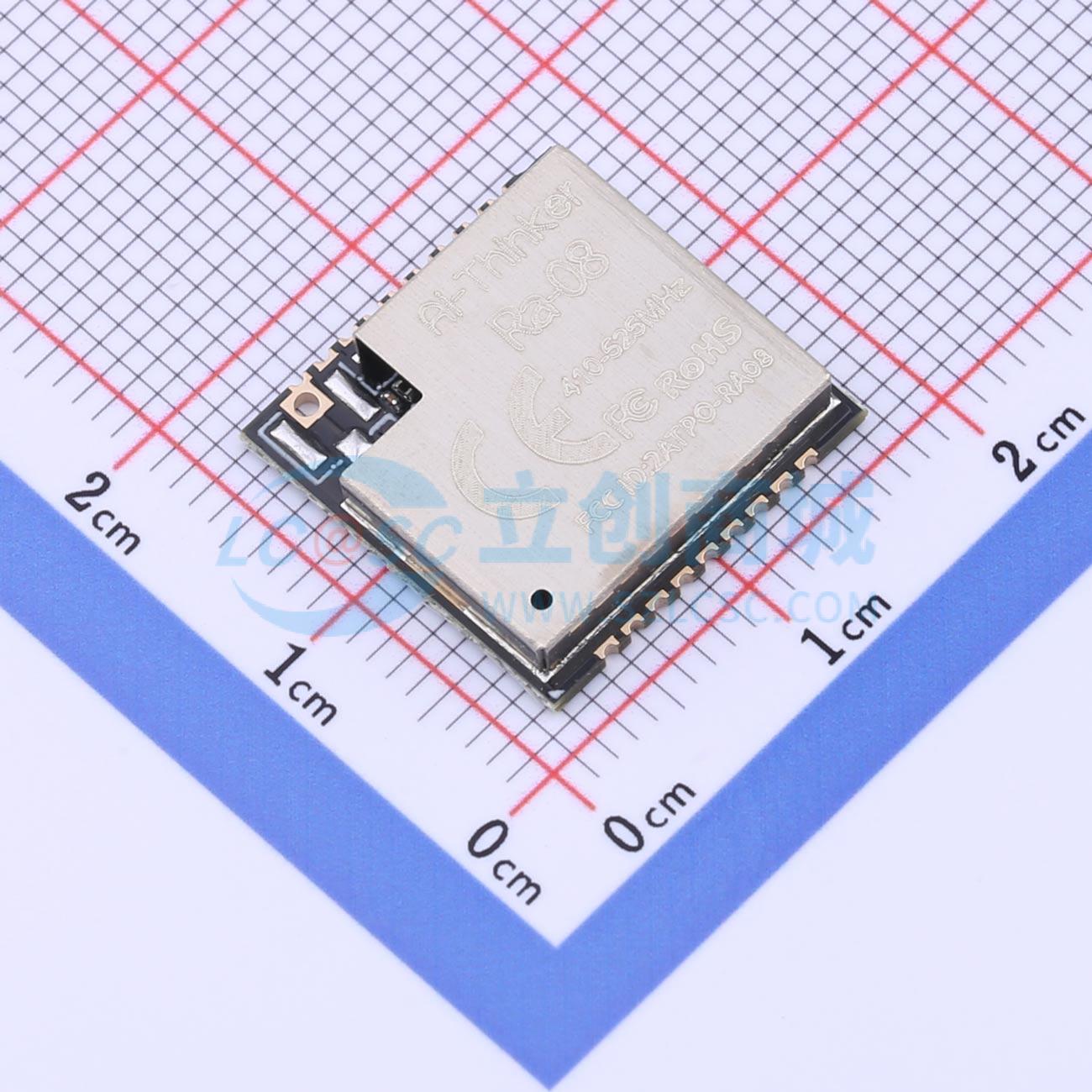

Ra-08
LoRa模块，支持LoRa/(G)FSK/BPSK/(G)MSK调制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 固件号1667；天线形式：半孔天线；；LoRa模组 Ra-08_V1.1-低频-1667号常规固件-0560号低频常规丝印-不贴IPEX座-接入半孔天线-无其它要求-编带
- 品牌名称
- Ai-Thinker(安信可)
- 商品型号
- Ra-08
- 商品编号
- C2991931
- 商品封装
- SMD-18P
- 包装方式
- 编带
- 商品毛重
- 1.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 发射功率 | 21dBm | |
| 接口类型 | DAC；GPIO；I2C；I2S；PWM；ADC；SPI；UART | |
| 调制方式 | LoRa；BPSK；GMSK；FSK；GFSK；MSK | |
| 工作电压 | 2.7V~3.6V | |
| 天线形式 | 邮票孔天线；IPEX接口 |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 9.5mA | |
| 发送电流 | 115mA | |
| 接收灵敏度 | -138dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
Ra-08是一个LoRa模块，用于超长距离扩频通信。其芯片ASR6601是一个通用的LPWAN无线通信SOC，集成了射频收发器、调制解调器和32位RISC MCU。MCU采用ARM内核，工作频率为48MHz。Ra-08模块支持LPWAN下的LoRa调制和传统(G)FSK调制。同时，发射器还支持BPSK调制和(G)MSK调制，接收器支持(G)MSK调制。该模块为LPWAN应用提供长距离和超低功耗通信，可广泛应用于智能电表、供应链和物流、家庭建筑自动化、安全系统、远程灌溉系统等场景。
商品特性
- 采用SMD-18封装
- 支持频率：410MHz-525MHz
- 工作电压为3.3V，理论最大发射功率：+22dBm
- 高灵敏度：-138dBm @125Kz SF12
- 支持扩频因子：SF5/SF6/SF7/SF8/SF9/SF10/SF11/SF12
- 嵌入式存储器，128KB FLASH，16KB SRAM
- 支持LoRa/(G)FSK/BPSK/(G)MSK调制
- 天线接口兼容邮票孔、圆孔和IPEX等，支持更多选项选择
- 支持多种睡眠模式：深度睡眠电流低至0.9uA
应用领域
- 智能电表
- 供应链和物流
- 家庭建筑自动化
- 安全系统
- 远程灌溉系统
