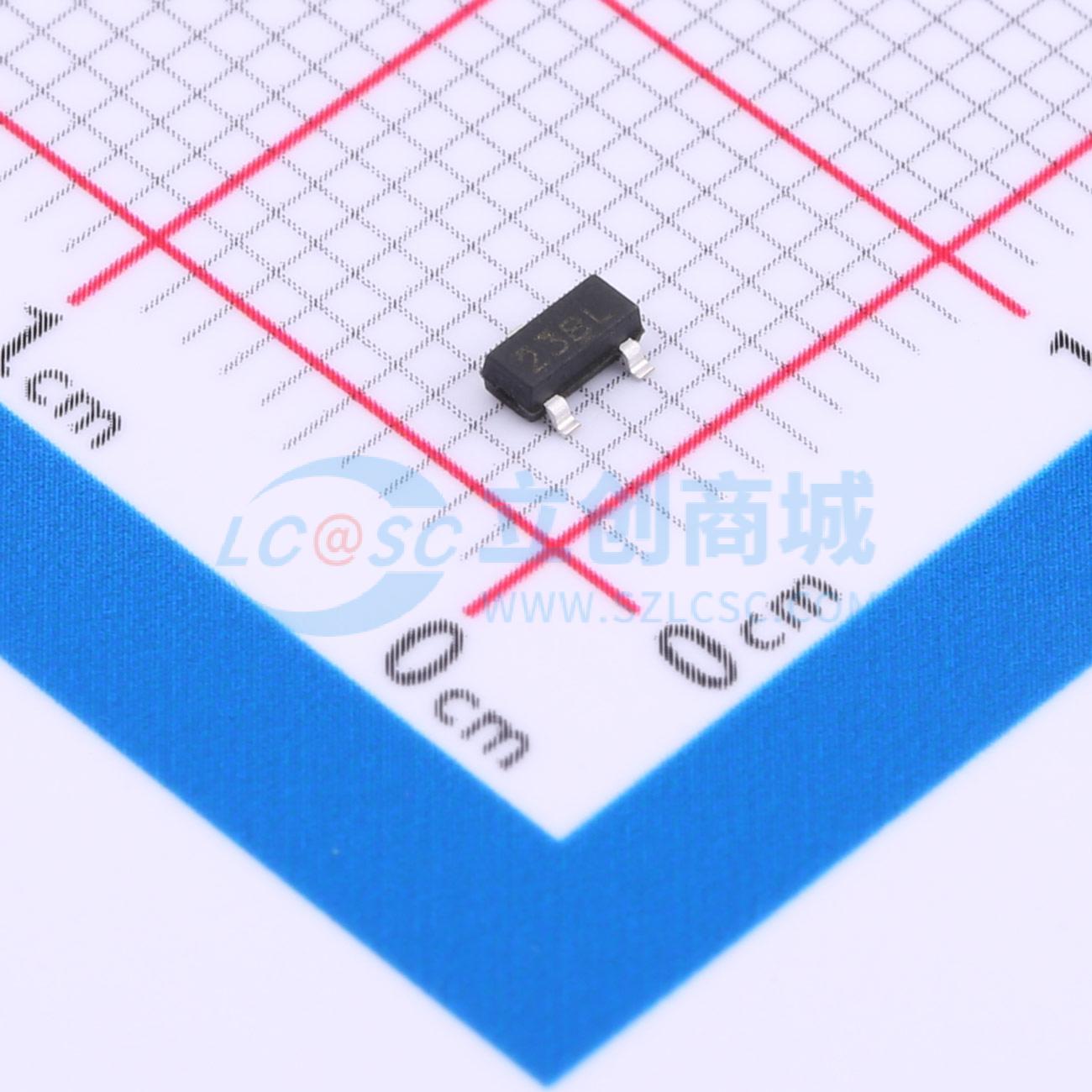

温馨提醒：图片仅供参考，商品以实物为准
NP2301BVR-G
P沟道增强型MOSFET 1个P沟道 耐压:20V 电流:2.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NP2301BVR采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP2301BVR-G
- 商品编号
- C2991115
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.4A | |
| 导通电阻(RDS(on)) | 120mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3.2nC@4.5V | |
| 输入电容(Ciss) | 325pF | |
| 反向传输电容(Crss) | 37pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 63pF |
商品概述
NP2301BVR采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -20 V, \quad ID = -2.4 A
- R D S (O N) (典型值) = 8 6 m Ω @ V G S = - 4. 5 V
- R D S (O N) (典型值) = 1 1 0 m Ω \quad @ V G S = - 2. 5 V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
