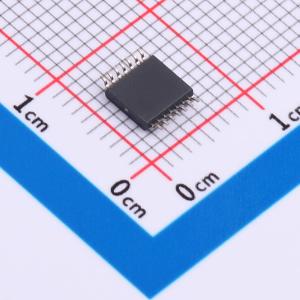

温馨提醒：图片仅供参考，商品以实物为准
SN74LV6T06PWR
具有集成转换功能的六路开漏反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 器件包含六个具有开漏输出的独立反相器。每个逆变器以正逻辑执行布尔函数Y = A(overline)。该输入经设计，具有较低阈值电路，支持较低电压CMOS输入的升压转换（例如1.2V输入转换为1.8V输出或1.8V输入转换为3.3V输出）。此外，5V容限输入引脚可实现降压转换（例如3.3V至2.5V输出）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV6T06PWR
- 商品编号
- C32752994
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 输入高电平(VIH) | 1.1V；1.45V；1.28V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 650mV；850mV；500mV；750mV | |
| 输出低电平(VOL) | 350mV | |
| 传播延迟(tpd) | 11.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
SN74LV6T06 器件包含六个具有开漏输出的独立反相器。每个反相器以正逻辑执行布尔函数Y = 非A。该输入经设计，具有较低阈值电路，支持较低电压CMOS输入的升压转换（例如 1.2 V 输入转换为 1.8 V 输出或 1.8 V 输入转换为 3.3 V 输出）。此外，5V 容限输入引脚可实现降压转换（例如 3.3 V 至 2.5 V 输出）。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
商品特性
- 1.65V至5.5V的宽工作电压范围
- 5.5V容限输入引脚
- LV×T 增强型输入与开漏输出相结合，可提供最大的电压转换灵活性
- 运行速度超过 6.67Mbps (RPU = 1 kΩ, CL = 30 pF)
- 使用 1.8 V 电源，即可实现 1.2 V 至 5 V 的升压转换
- 使用任何有效电源均可实现 5V 至 0.8V 甚至更低电压的降压转换
- 支持标准功能引脚排列
- 闩锁性能超过 250 mA，符合 JESD 17 规范
应用领域
- 启用或禁用数字信号
- 控制指示灯LED
- 通信模块和系统控制器之间的转换
