TPS74401EVM-118

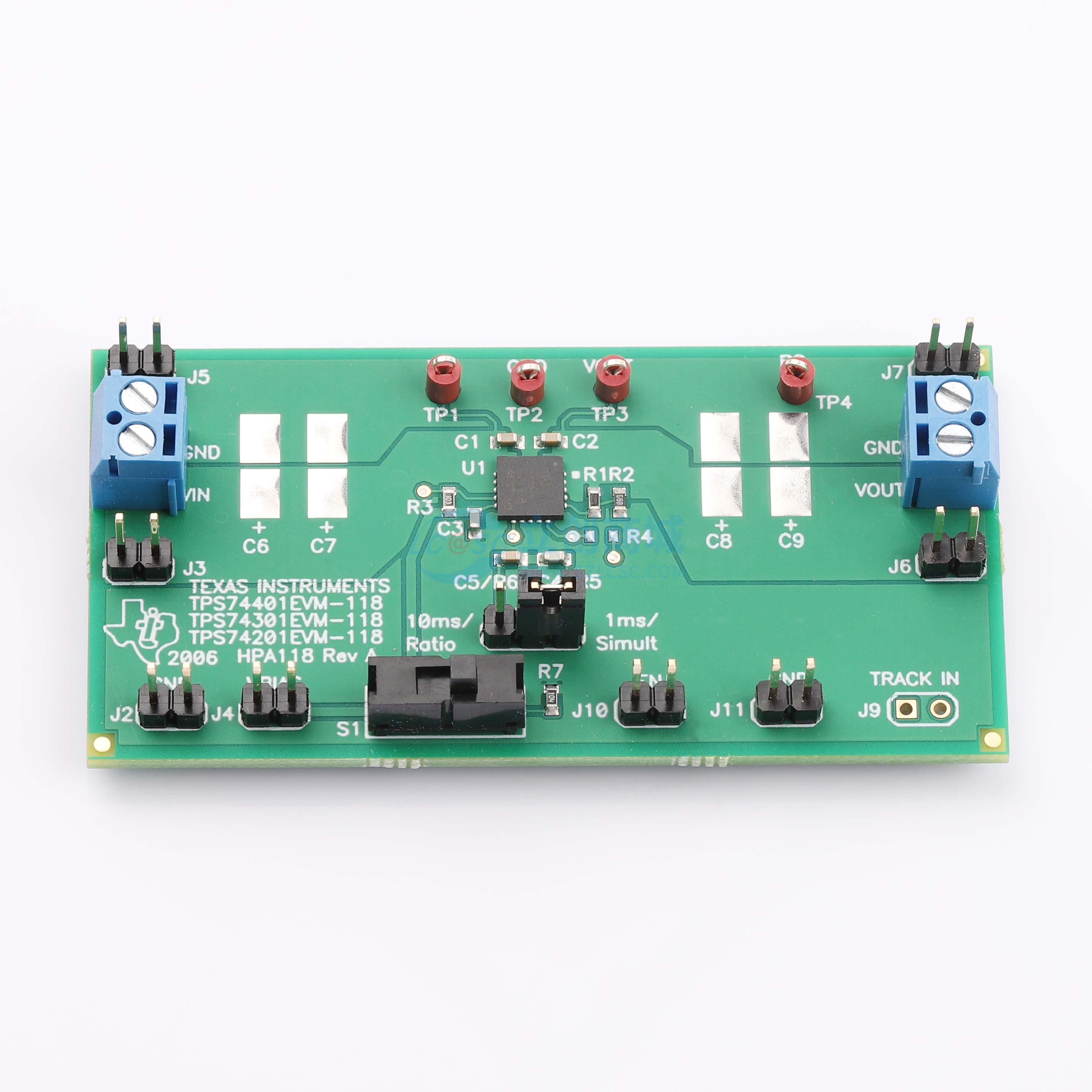

本用户指南介绍了TPS74x01 EVM-118评估模块（EVM）的特性、操作和使用方法。该EVM可搭载TPS74201、TPS74301或TPS74401低压差线性稳压器IC中的任意一款。本用户指南包含EVM规格、推荐测试设置、测试结果、物料清单（BOM）和原理图。TPS74x01 EVM-118评估模块的设计目的是为TPS74x01 IC的评估提供便利。这些稳压器需要一个低功率偏置电压VBIAS，以及一个功率输入电压VIN。三款稳压器均可提供低至0.8V的输出电压，且集成带开漏输出的监控电路，当输出电压达到稳压值时，该输出变为高阻抗（电源良好信号PG）。TPS74301最大可提供1.5A直流电流，带有TRACK引脚，允许用户输入斜坡信号供输出电压跟随，可实现同步排序或比例排序。TPS74201和TPS74401分别最大可提供1.5A和3.0A直流电流，带有SS引脚，允许用户设置输出电压的线性斜率。为方便用户定制EVM，该评估板设计采用的器件均为0603或更大尺寸焊盘。实际产品实现通常会占用更少的总电路板空间。更换元件可以改善或降低EVM的性能。

• 支持搭载TPS74201、TPS74301或TPS74401低压差线性稳压器IC
• 集成稳压器可输出低至0.8V的电压
• 稳压器集成带开漏输出的电源良好监控电路
• TPS74301最大输出1.5A直流电流，TRACK引脚支持输出电压跟随实现同步或比例排序
• TPS74201最大输出1.5A直流电流，TPS74401最大输出3.0A直流电流，SS引脚支持用户设置输出电压线性斜率
• 板载器件采用0603或更大尺寸焊盘，方便用户定制修改

• TPS74201、TPS74301、TPS74401低压差线性稳压器IC的性能评估
